土星五号运载火箭缩比展示结构

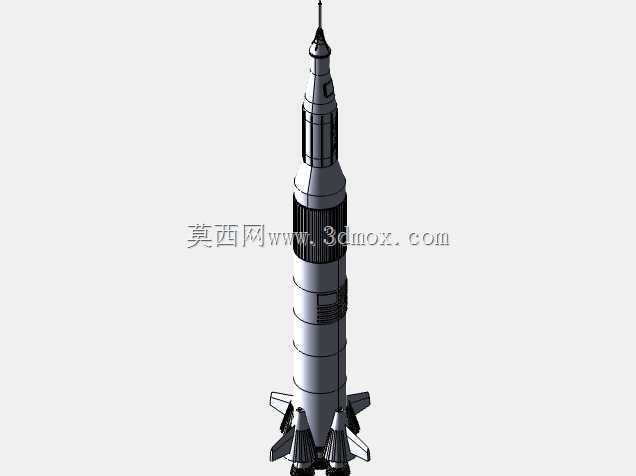

　　该结构以土星五号多级运载火箭为原型进行缩比还原，整体沿竖直轴线串联布置，完整覆盖箭体尾段、发动机喷管、稳定翼面、多级燃料舱段、级间连接环、仪器舱与顶部逃逸塔等关键区域，适合用于航天科普展陈、教学演示、结构拆解训练以及三维装配校核。建模时没有把箭体简单处理成单段圆柱，而是按照真实运载器的分段逻辑逐级拆分：底部动力区集中布置多台发动机喷管，喷管呈收敛扩张形态，周围设置尾翼和支撑结构；中部舱段采用不同直径和表面特征区分燃料贮箱、级间段与控制舱；顶部逐渐收窄，并通过小尺寸锥段和杆状结构表现逃逸救生系统。

　　从工程展示角度看，这类多级火箭结构的重点在于轴线同轴、段间过渡和外部附件的位置关系。箭体主体为细长回转体，各舱段通过环形对接面串联，建模时需要控制每一段的外径变化、台阶高度和连接环宽度，避免装配后出现轴线偏移或段间干涉。底部喷管并非装饰件，其空间分布直接影响尾段热防护、支撑稳定性和展陈底座的连接方式；稳定翼面沿周向均布，翼面厚度、后掠角度和与箭壁的连接圆角都需要保留，才能体现起飞阶段姿态稳定的功能特征。

　　在实际用途上，该结构既可作为航天主题展厅的静态展示件，也可服务于机械制图课程中的回转体、装配体和工程图表达练习。若用于3D打印制作，需要重点检查细长箭体的打印方向和支撑边界：竖直打印有利于保持各舱段同轴，但顶部细杆和逃逸塔容易受层间结合强度影响；横向打印可降低高度方向失稳风险，却会在圆柱表面产生支撑痕迹。尾段喷管之间空间狭窄，打印后清理支撑时应预留操作间隙，级间环也可设计成轻微定位止口，使各段在粘接或拼装时能够快速对中。

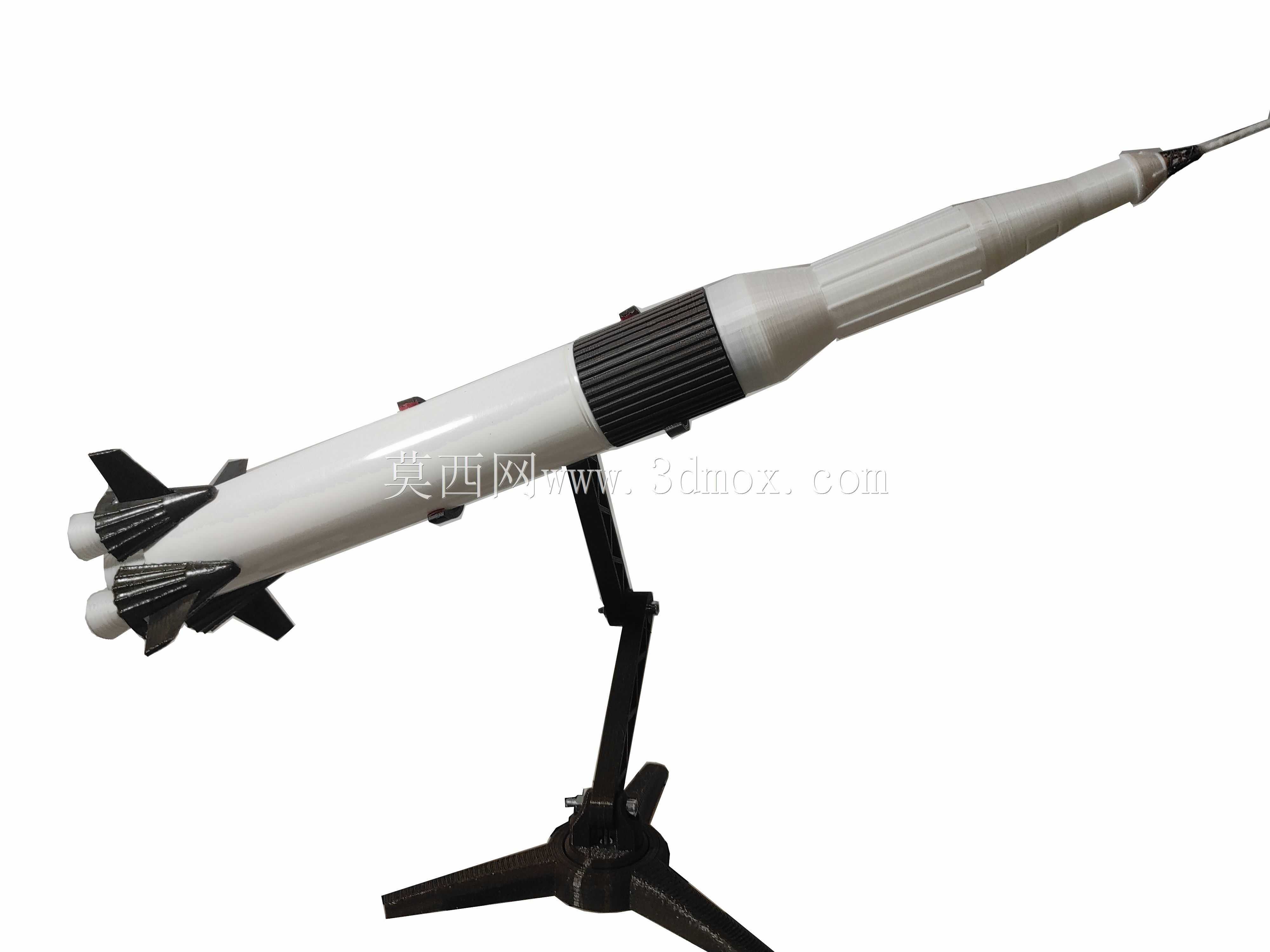

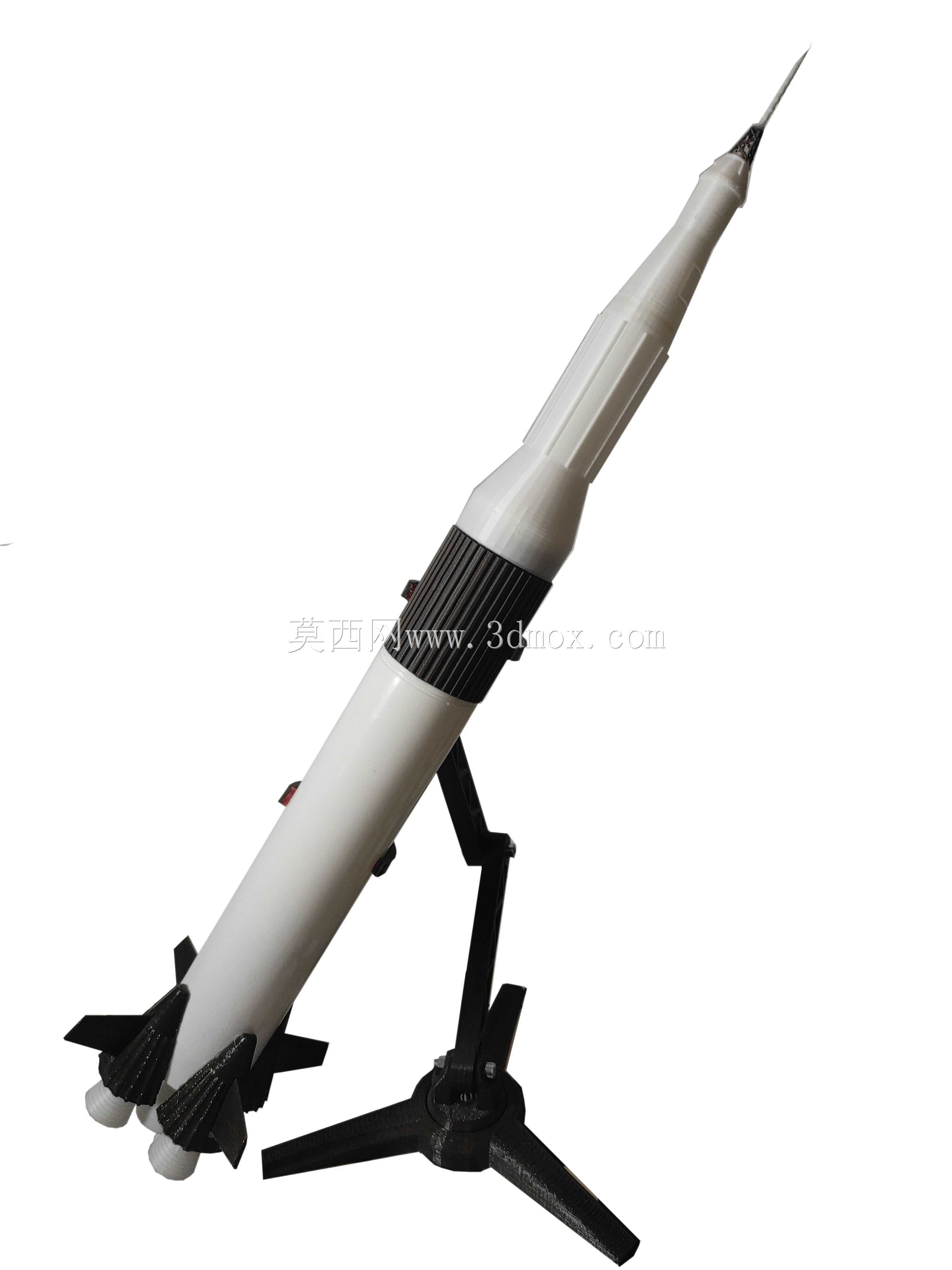

　　外形边界方面，模型整体呈长细比较大的立式结构，最大外轮廓集中在底部尾翼和发动机区域，向上直径逐步减小，顶端逃逸塔形成最小尺寸段。安装或陈列时，底部需要提供足够的支承面，支承范围最好覆盖喷管投影区和尾翼外缘，防止细长箭体因重心偏高而倾倒。若配合透明防护罩，罩体内径应避开尾翼尖点和喷管外缘，顶部还要为逃逸塔留出安全距离。对于需要拆段展示的方案，可在级间对接位置加入定位圆柱面或浅止口，使燃料舱、仪器舱和头部组件能够重复装配，同时不破坏外表面的连续视觉效果。

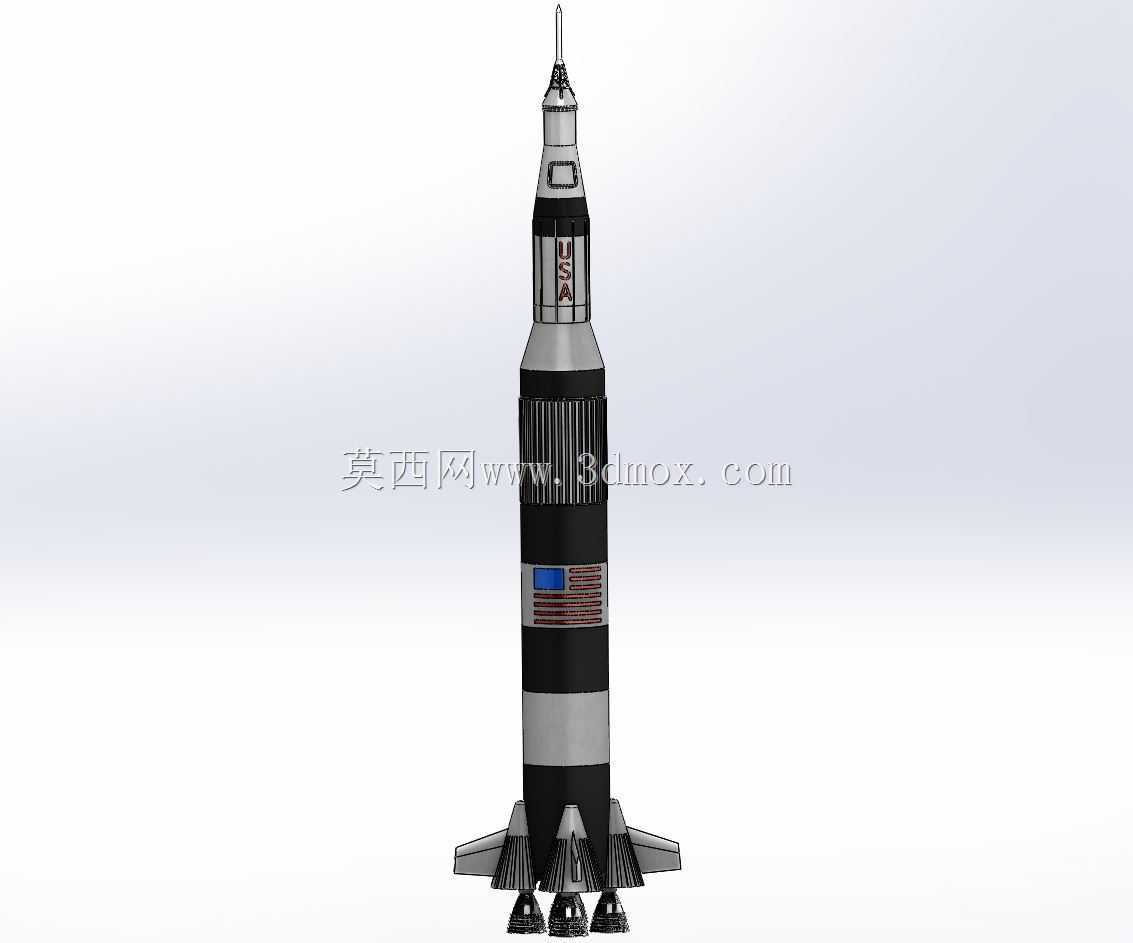

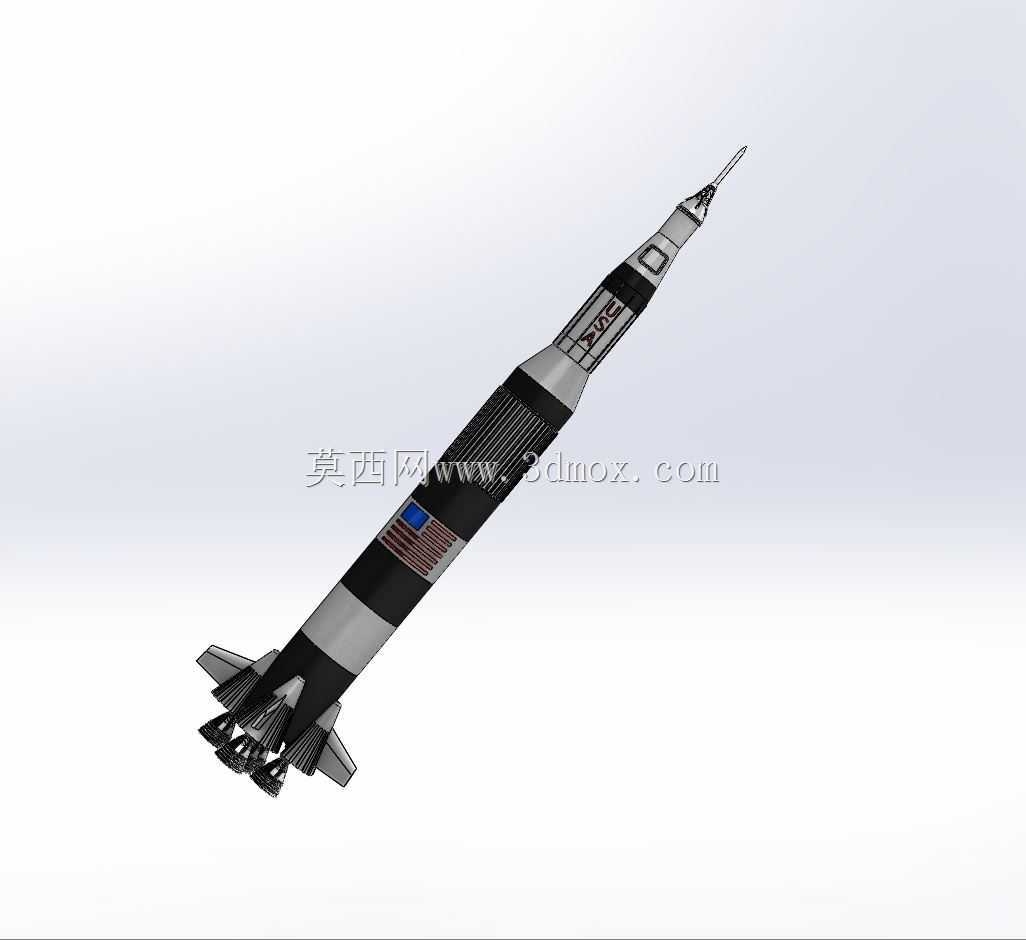

　　结构细节上，箭体表面的黑白分区、旗帜标识、观察窗和局部块状附件承担了识别功能，但在三维结构中更重要的是这些特征与基体的贴合关系。贴附式标识应保持在圆柱曲面上，不应形成独立悬空体；小型窗孔和舱盖需要控制凸起高度，避免打印或加工时断裂。多级连接环可略宽于舱壁，用以强化分段边界，也能在拼装时提供受力接触面。底部发动机区域建议保留喷管之间的空隙，不宜为了外观完整而把尾部填实，因为这些空隙正是表现多发动机并联布局和维护检查空间的关键。

　　设计思路上，模型把复杂航天运载器抽象为可制造、可装配、可讲解的机械结构：回转舱段负责主体轮廓，级间环负责定位与传力，尾翼负责方向稳定特征，喷管负责动力区识别，顶部锥段和逃逸塔负责任务形态表达。对于结构设计从业者，该案例可用于练习长轴类产品的分段建模、曲面贴花、薄壁件加强、装配基准统一以及展陈支承设计；对于教学和科普场景，它能够直观说明多级火箭为什么采用逐级分离布局，以及燃料贮箱、动力段、控制舱和逃逸系统在箭体上的大致位置关系。
