多层工业操作检修钢结构平台架

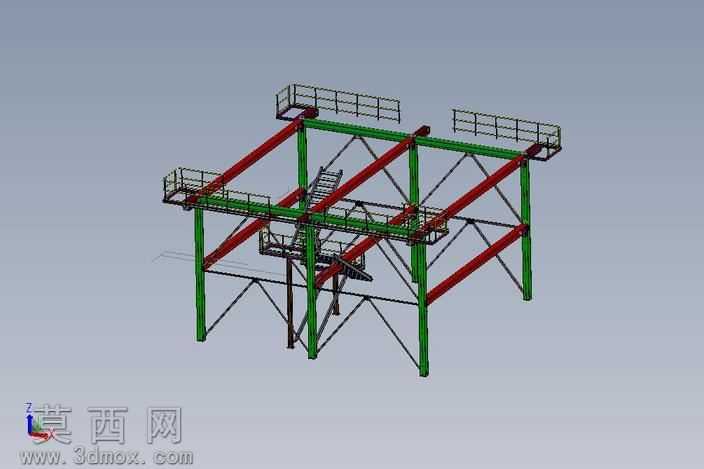

本作品为多层工业操作检修钢结构平台架的三维设计成果，建模阶段采用参数化特征建模思路，先以基准轴、基准面搭建整体空间定位框架，按照1:1真实工业场景比例确定各层平台的层高、跨度与立柱排布间距，确保整体结构的尺寸精度符合工业现场安装使用的公差要求。建模过程中优先完成主承重构件的搭建：四根主承重立柱采用等截面型材特征生成，沿竖直方向贯穿所有平台层，作为整体结构的核心承重载体；各层平台的主梁、次梁采用不同规格的型材截面特征，通过拉伸、布尔运算完成与立柱的连接节点设计，斜向支撑构件按照桁架受力逻辑排布，在立柱与横梁之间形成三角稳定结构，有效抵消水平方向的荷载与结构形变，提升整体钢架的抗侧移能力。附属结构建模阶段，分别完成各层平台临边的安全护栏设计，护栏采用横杆加竖杆的标准工业防护结构，竖杆间距符合安全防护规范要求，同时在结构侧面设计折返式钢斜梯，斜梯踏步采用防滑纹理特征，梯段两侧设置连续扶手，斜梯与各层平台的连接位置做了加强节点处理，保证人员通行时的结构稳定性。材质与渲染阶段，为不同功能构件赋予对应工业材质：主承重立柱采用绿色工业防锈漆材质，表面添加细微的漆面颗粒质感，还原真实工业涂装效果；横梁、斜向支撑构件采用红色防锈漆材质，与立柱形成清晰的视觉区分，便于现场安装时快速识别构件类型；护栏、斜梯踏步采用金属防滑材质，表面添加轻微的磨损质感，模拟工业场景下的使用痕迹；渲染时采用均匀的工业场景漫反射光照，调整材质的反光度与粗糙度参数，避免过度反光造成结构细节遮挡，同时开启柔和阴影效果，让各构件的空间层级关系更加清晰，直观呈现整体结构的空间布局。整体设计充分考虑工业现场的使用需求，各层平台预留了充足的操作空间，护栏高度符合安全作业标准，斜梯的坡度与踏步尺寸满足人员日常上下通行的舒适度要求，斜撑排布避开了平台的主要操作区域，不会对人员作业、设备摆放造成空间阻碍，所有连接节点的设计均符合钢结构施工的常规工艺要求，可直接用于结构方案展示、施工交底或进一步的工程力学验算参考。
