FRC机器人CTRE磁编码器转接适配座

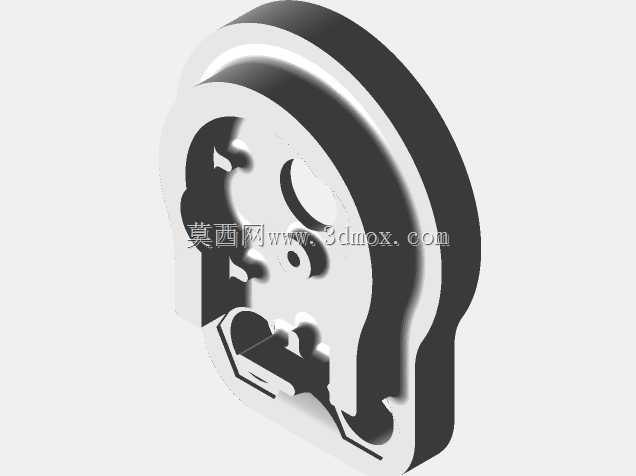

　　在竞赛机器人的动力链调试里，转速闭环反馈往往是最容易被忽略、却直接决定走直线精度与机构响应的一环。这套适配结构解决的就是VexPRO单减速变速箱末端加装CTRE SRX磁性编码器时的安装干涉与同轴定位问题。常规变速箱出厂输出端并没有预留磁编码器的固定孔位，编码器本体如果悬空绑扎，转子与输出轴的同心度很难保证，机器人在冲撞、急停、频繁换向之后，反馈信号容易出现丢脉冲、角度漂移，直接影响PID速度环的整定效果。转接座采用盘式法兰布局，整体轮廓贴合变速箱外侧端面，中心区域让出输出轴穿过的空间，周边按照编码器壳体的安装孔位布置对应固定孔，同时预留压入螺母的嵌装位置。现场装配时不需要在变速箱壳体上额外攻丝，

　　先把压入螺母从指定方向嵌入转接座预留的沉孔，再将转接座贴合到变速箱输出侧端面，用紧固件完成定位，随后把磁性编码器的感应转子固定到输出轴端，定子部分通过转接座上的孔位锁附，保证感应气隙均匀。设计上特意把壁厚控制在兼顾刚性与轻量化的区间，竞赛机器人对末端转动惯量和整机重量都比较敏感，转接件不能做得过于厚重；但编码器安装位又必须有足够的支撑刚度，避免高速启停时安装脚发生微变形。盘体上开设的多处异形镂空并非单纯减重，这些轮廓同时对应变速箱外侧的凸起结构、线束走向以及装配工具的操作空间，装拆时不需要拆解周边已布置好的链轮、带轮或者行走轮，维护便利性更好。从安装边界来看，转接座的外圆直径完全落在变速箱输出法兰的投影范围内，不会向径向过度凸出，

　　避免和机器人底盘框架、皮带张紧机构发生空间冲突；轴向厚度经过压缩，编码器装配后整体向外延伸的长度有限，在紧凑的行走模块布局里更容易留出传感器线束的弯折半径。结构边缘全部做了圆角过渡，没有尖锐应力集中点，3D打印成型时层间结合强度更稳定，即便采用常规打印耗材制作，也能承受竞赛场景下的振动载荷。孔位公差围绕编码器定位基准设计，定子安装面与输出轴轴线的垂直度通过贴合端面来保证，加工或者打印时只要保证端面平整，就能把磁环和感应芯片之间的偏心量控制在传感器允许范围内。实际装车时，需要先对变速箱输出轴做小幅修整，确保磁环固定座能够随轴同步转动，不与转接座中心孔发生刮擦；压入螺母选用对应规格的标准件，嵌装后可反复拆装编码器，

　　不会像直接在塑料件上攻丝那样出现滑牙。这套转接思路同样适用于其他需要在减速输出端补装转速反馈元件的小型传动机构，比如自主移动小车的轮组、小型回转工位的角度检测位，核心都是通过一个中间过渡件把传感器的安装基准从松散的机架转移到与变速箱刚性连接的端面上，让反馈元件与被测轴保持稳定的相对位置。盘体上的镂空轮廓还兼顾了排屑与观察需求，调试时可以直接透过开孔观察内部磁环的安装状态，确认磁环没有蹭到定子壳体，线束也不会随轴卷入转动部件。对于做机器人传动结构设计的工程师来说，这类适配件看似简单，却需要同时核对变速箱端面孔距、编码器安装孔位、输出轴直径、传感器气隙要求以及周边机构的包络空间，任何一个尺寸出现偏差，都会导致现场无法装配或者反馈精度不达标。整个结构没有复杂的曲面特征，成型工艺友好，修改孔位即可适配不同齿数、不同减速比的同系列变速箱，扩展使用时只需重新核对安装孔坐标与中心避让孔尺寸，主体盘式支撑形态可以直接沿用。
