双翘枫木手板滑板轮架总成结构

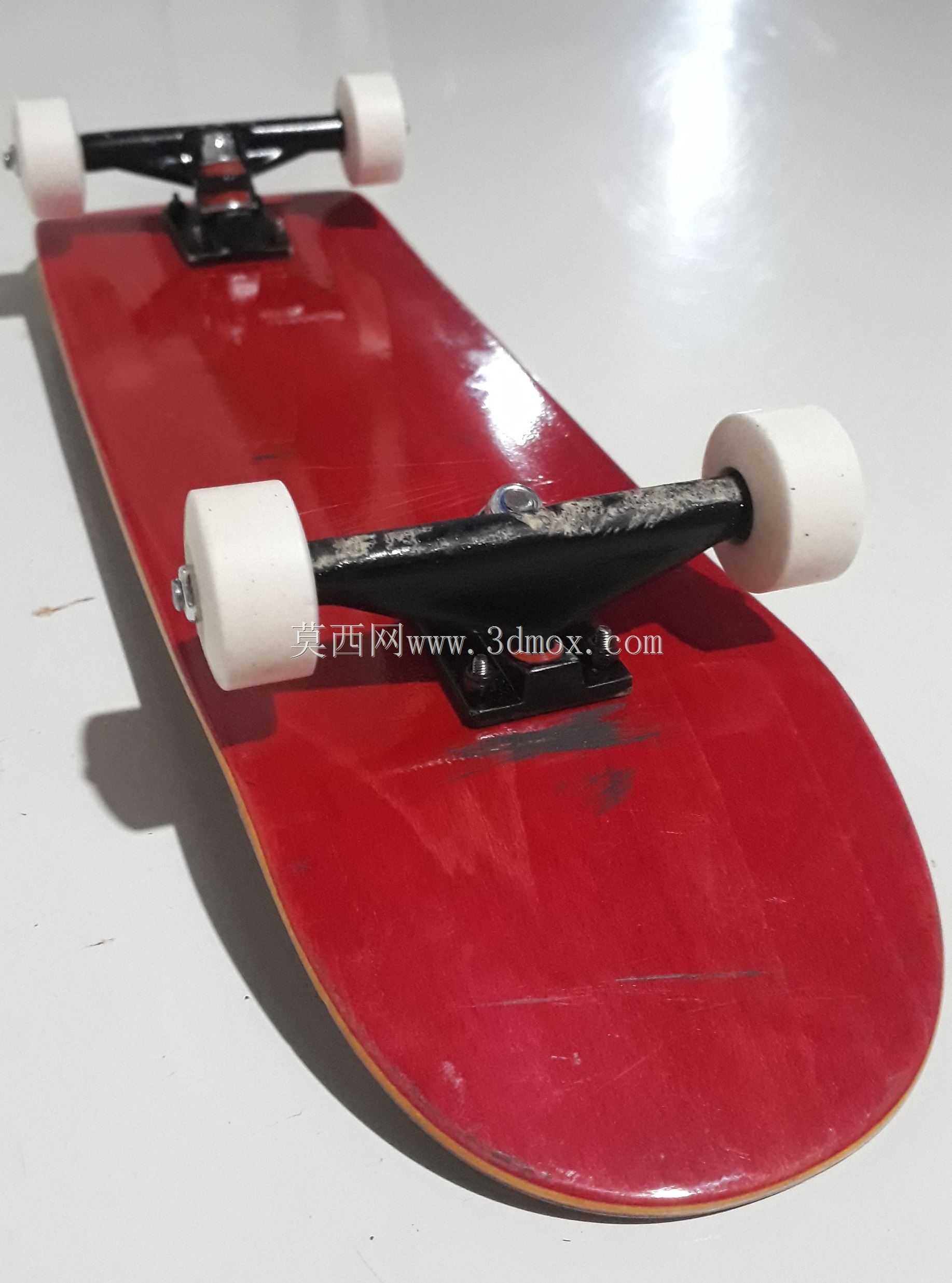

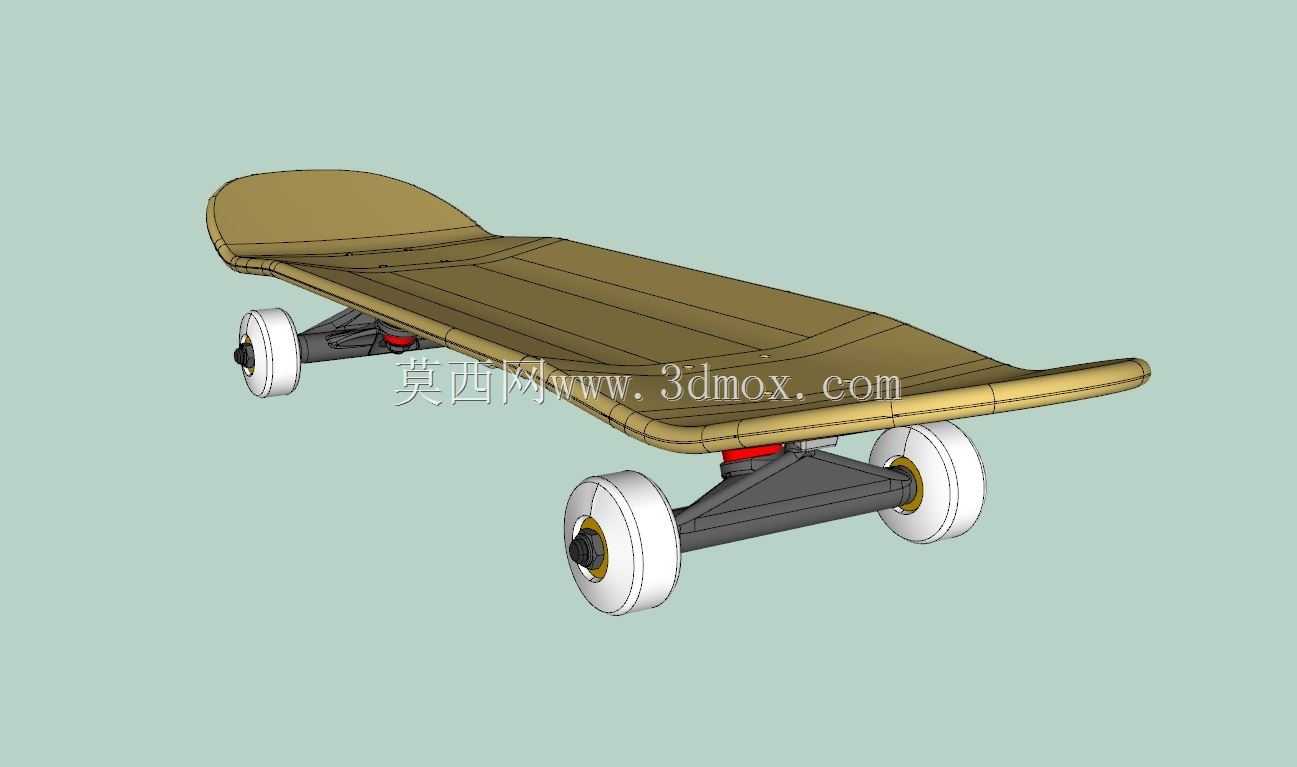

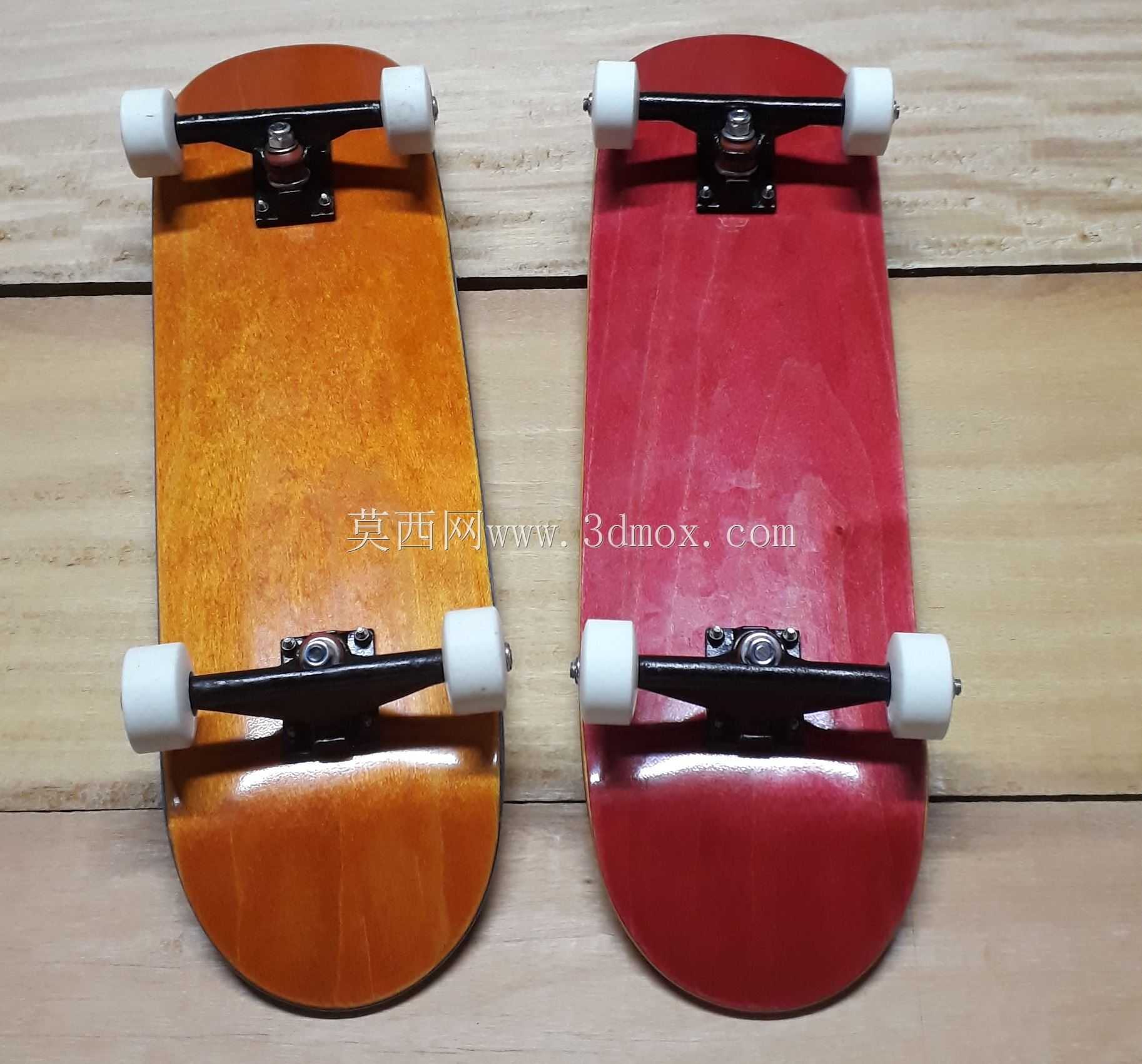

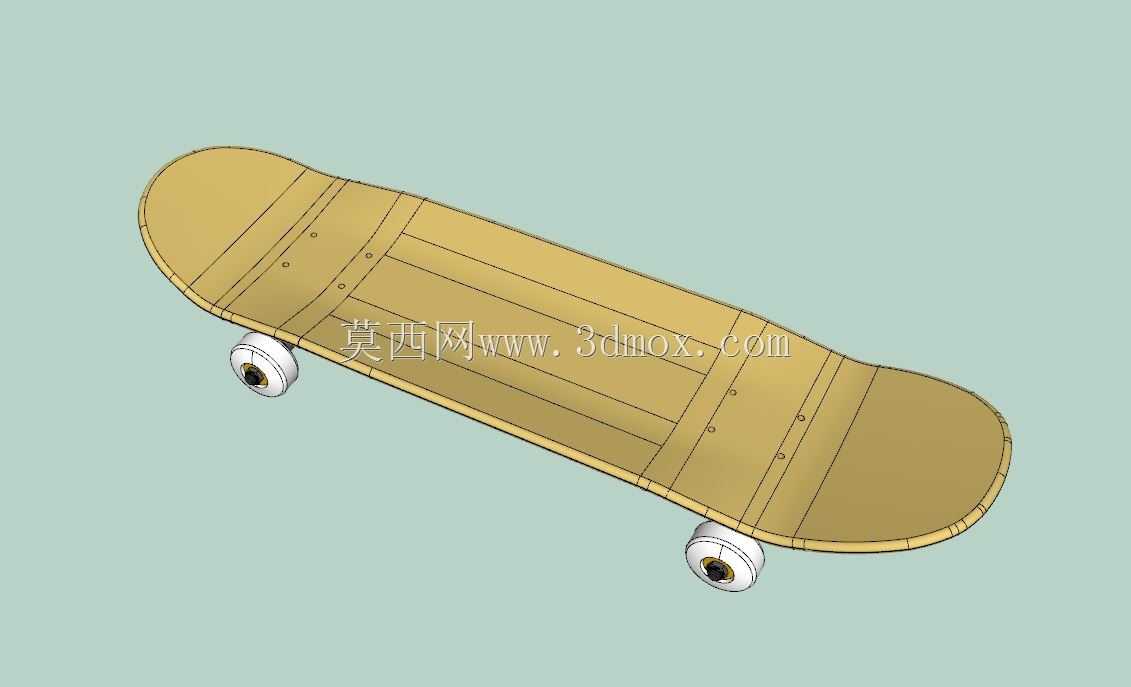

　　这套滑板结构围绕83×300毫米手板甲板展开，建模时没有把板面当成简单平板处理，而是先按真实双翘板的脚窝、前后翘曲弧度和板边过渡建立连续曲面，再逐层还原七层0.6毫米枫木胶合板的叠压关系。板体中部保持较平直的站位区域，前后端向上收出翘弧，便于点板、翻板和转向时获得明确的施力边界；板面宽度与轮架安装孔位同步约束，避免后续装配时出现支架偏置、轮边擦板或螺母干涉。

　　轮组部分采用聚氨酯70邵氏D轮，轮芯与外圈分开建模，外圈保留足够的弹性变形层，轮芯则承担轴套定位和径向支撑。每只轮子内部布置双轴承，轴承内孔穿入钢轴，轴端通过锁紧件与支架叉脚固定。双轴承布局的重点不只是让轮子转动，更在于控制轮体侧向摆动：滑行时轮面受到偏载、砂石冲击或急转侧向力，两个轴承形成跨距支撑，可降低单轴承卡滞和轮芯偏磨风险。轮轴与支架之间保留同轴度要求，装配后四轮应能在同一接地平面内稳定转动。

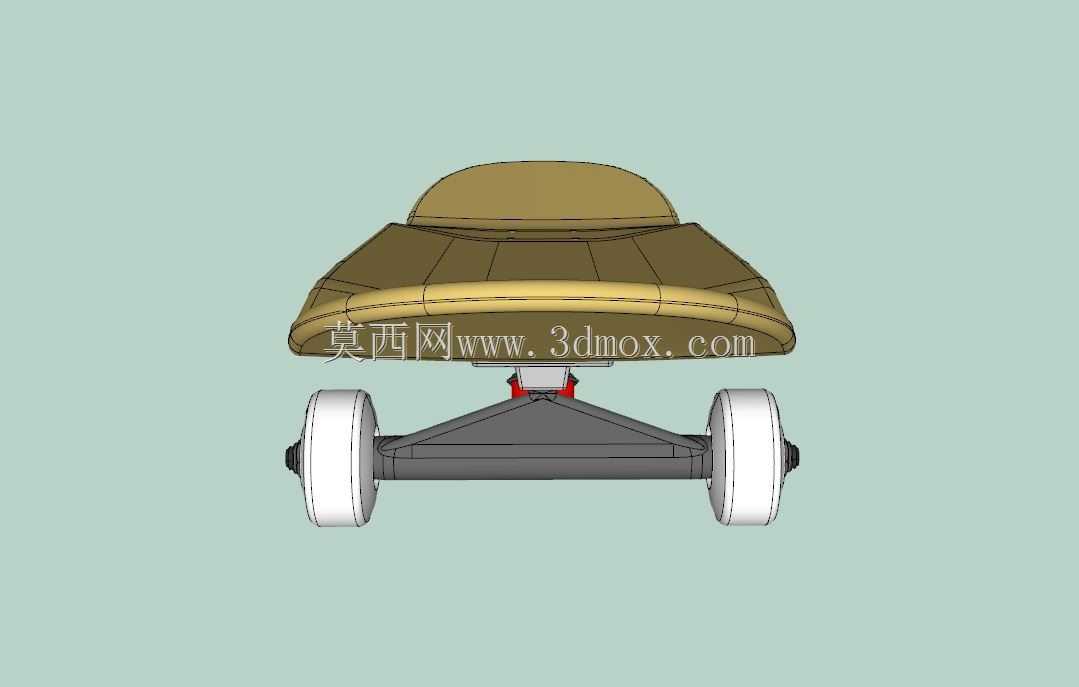

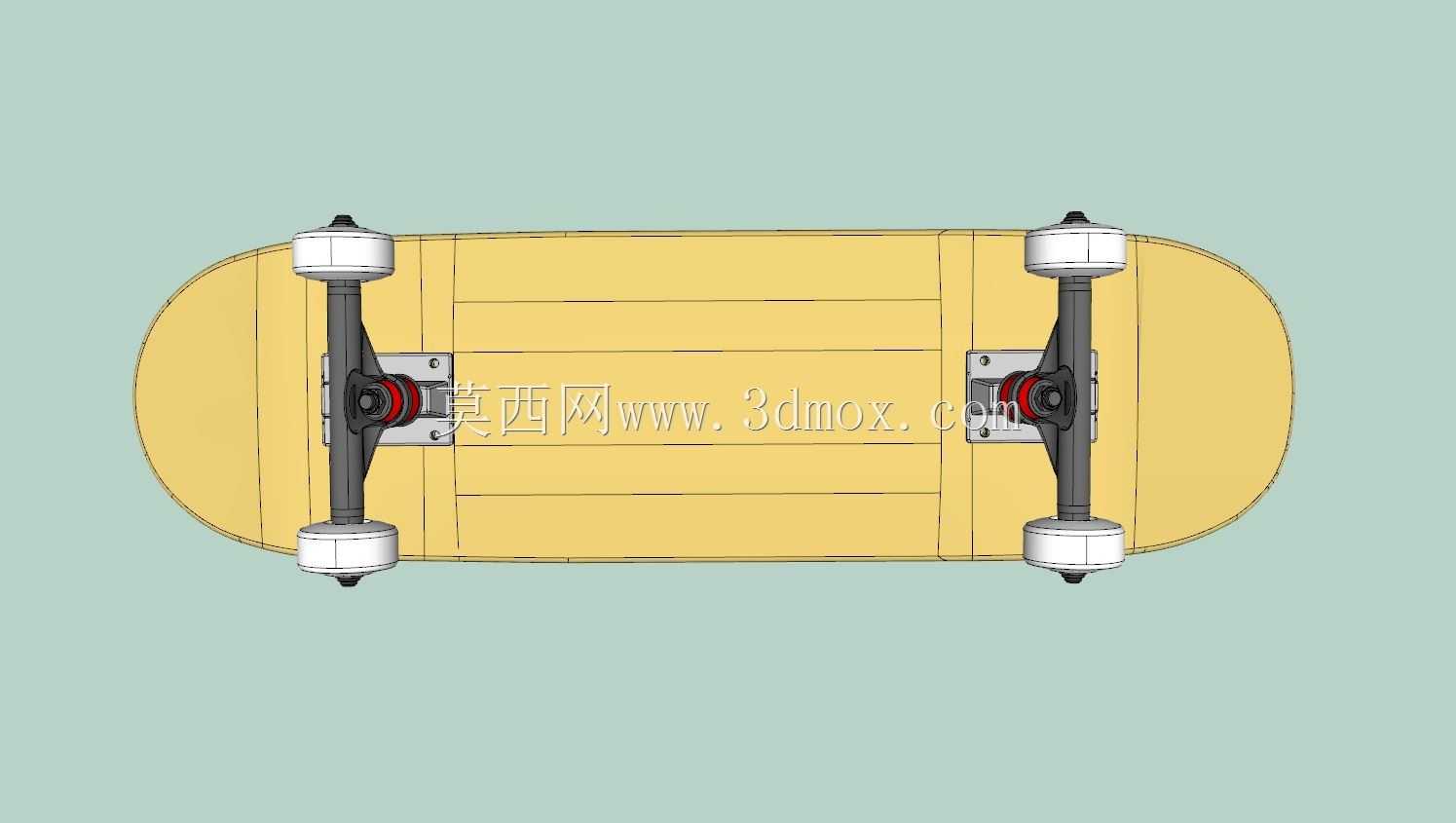

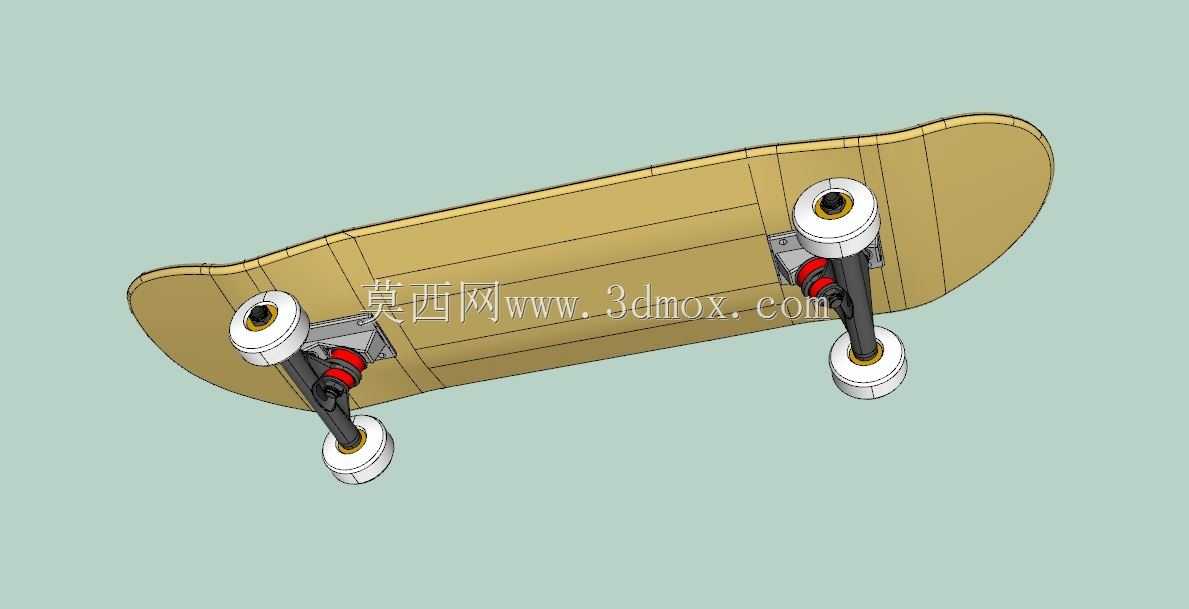

　　转向支架即滑板桥架，是整套装载里受力最复杂的部分。建模时将底座、主桥钉、转向碗、缓冲橡胶、挂架和轮叉分开表达，底座贴合板面下侧，通过四颗安装钉与枫木板连接；挂架绕主桥钉形成有限角度转动，聚氨酯80邵氏D卡车缓冲件压在支架与底座之间，负责把脚部横向力转化为转向动作，同时抑制金属件硬碰撞。缓冲件硬度直接影响操控手感，偏硬时转向响应直接、高速稳定性更好，偏软时转弯更灵敏但横摇量增大，因此结构中需要给出衬套压缩量和主桥钉锁紧行程，不能只做外观堆叠。

　　板下还配置55肖氏A级橡胶衬套与钢制大头针类限位件，用于控制支架回弹、吸收落地冲击并限制异常扭转。板面受脚压时，载荷经枫木板扩散到前后两个支架；支架再通过挂架、轮轴和轴承传递到四个聚氨酯轮。跳跃落地时，轮面先接触地面，聚氨酯轮压缩吸能，桥架缓冲橡胶承担二次减振，枫木胶合板依靠多层纤维方向交错提供抗弯和抗裂能力。这个传力链决定了建模时不能省略板层、胶层、桥钉和衬套之间的接触关系，否则结构展示会失去工程意义。

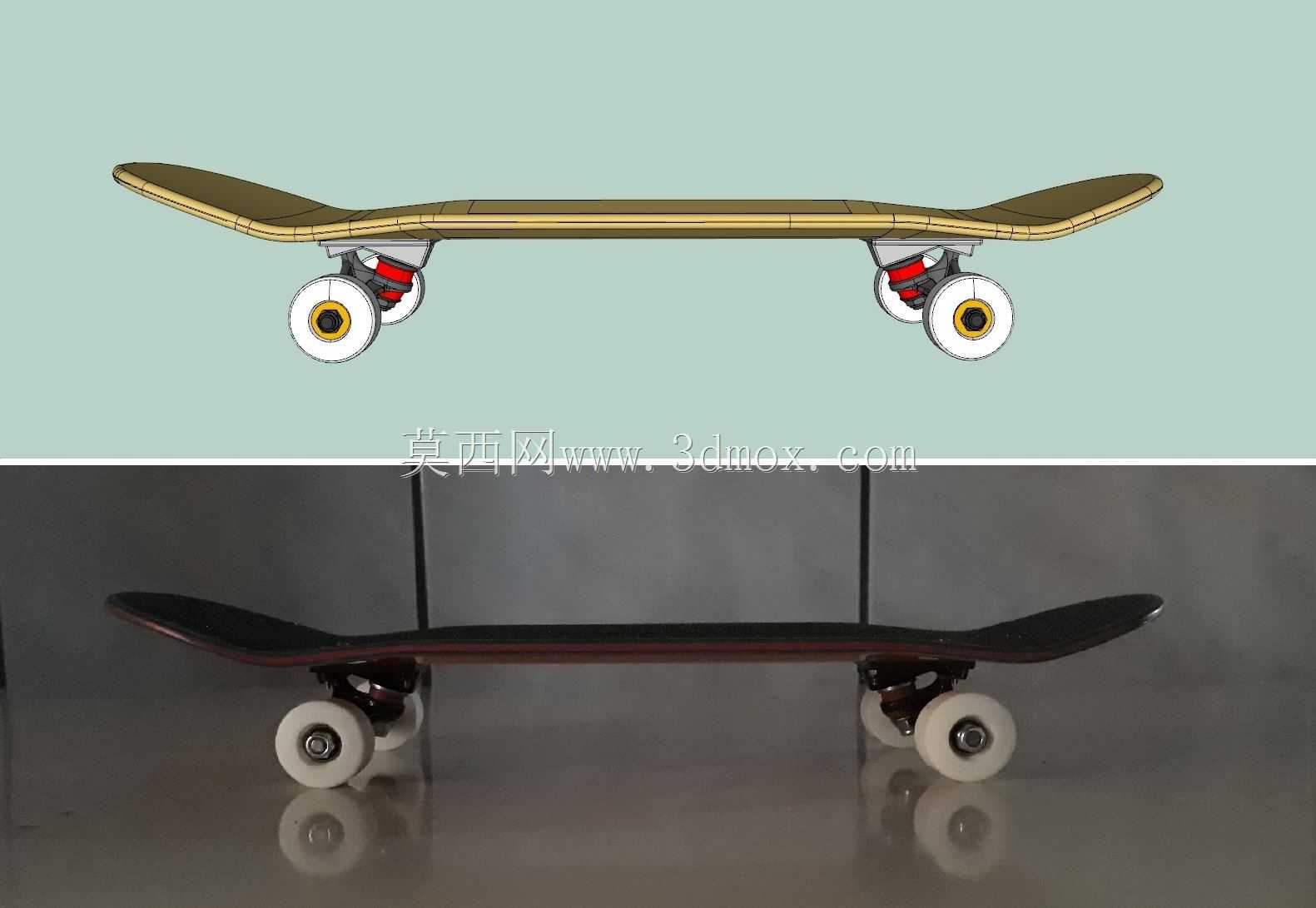

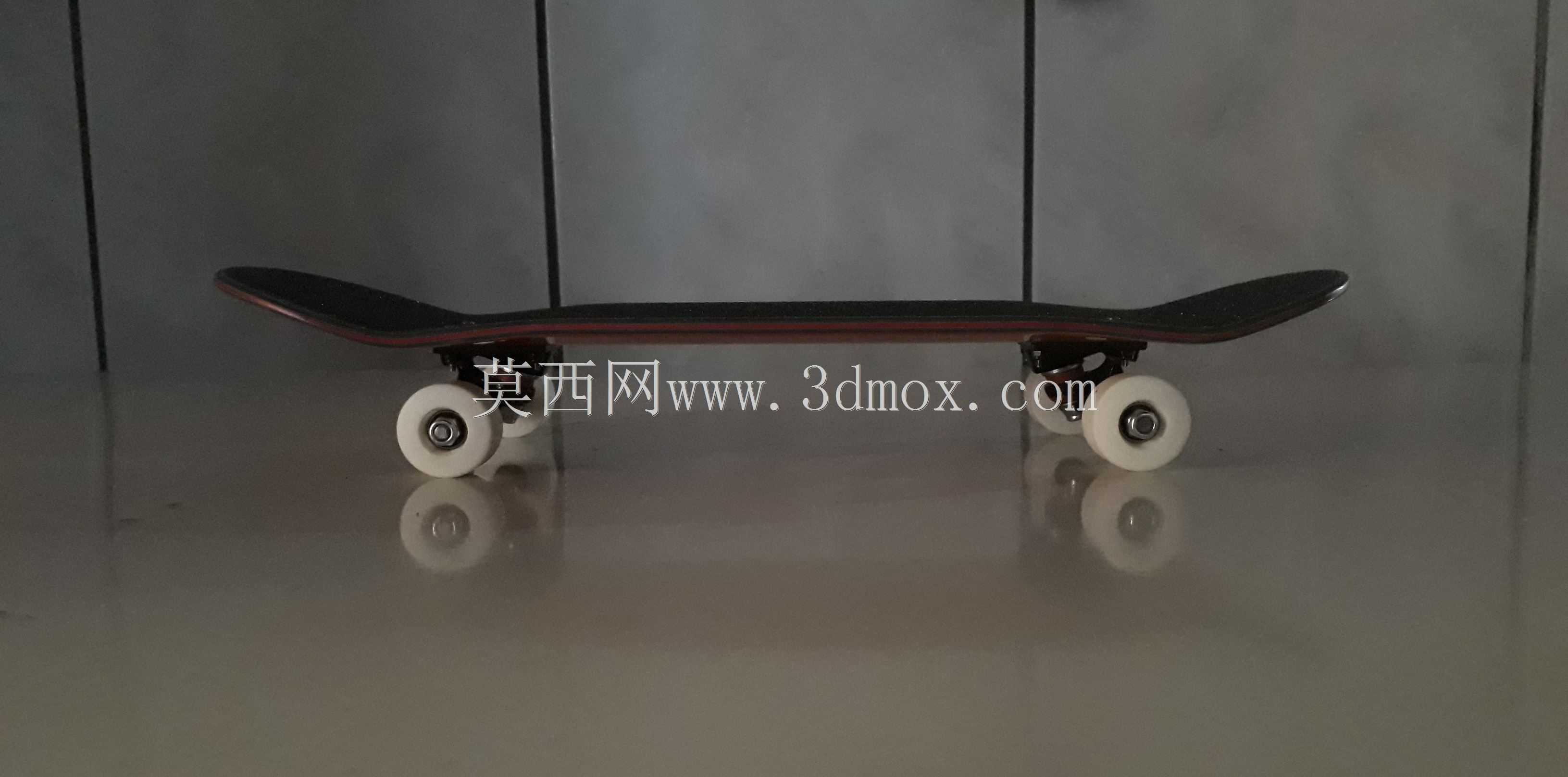

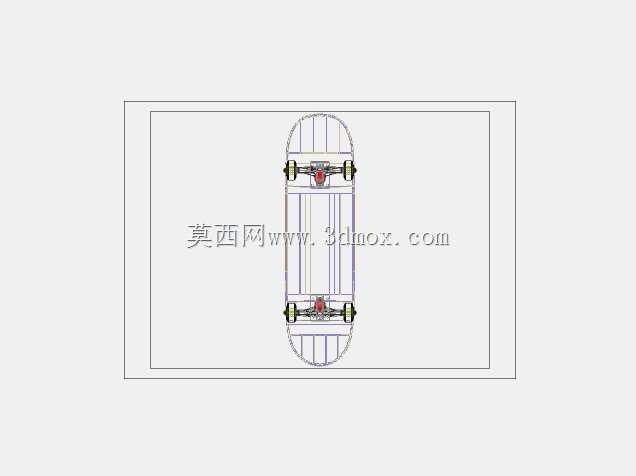

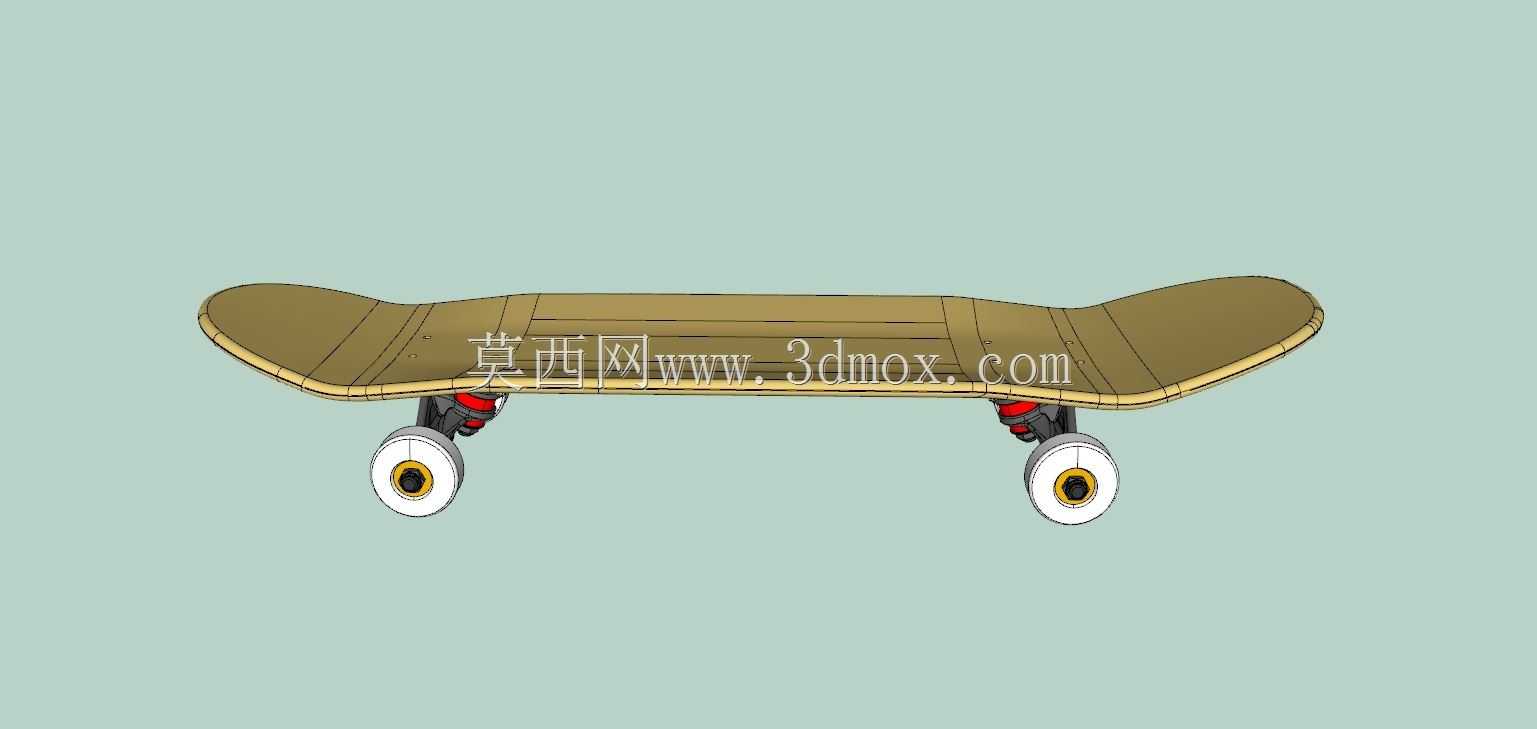

　　外形边界方面，300毫米级板长适合手板展示和小型滑行验证，83毫米板宽给前脚掌站位留出余量，轮架外宽需略小于板宽或与板边合理对应，防止转弯时轮面摩擦板面。轮子直径、支架高度和板底离地间隙相互关联：支架过低会削弱转弯倾角，轮边容易擦板；支架过高则重心上升，落地时板体晃动增大。建模过程中应把板面最低点、桥钉头部、轮缘最高点和转向极限位置一起检查，形成完整的运动包络。

　　在实际使用场景中，这类结构既可作为滑板产品开发的外观与结构样件，也可用于运动器材教学、轮架受力演示、桥钉装配验证和个性化板型设计。对于三维建模人员，重点在于把曲面造型、层压板结构、转动副、弹性缓冲件和轮轴装配关系同时表达清楚；对于结构设计人员，则可据此检查板宽、轮距、桥宽、衬套硬度和转向角度之间的匹配关系，使模型不仅具备外观展示价值，也能反映滑板在滑行、转向、落地和侧向载荷下的真实机械行为。
