模块化分拣检测分配教学工作站

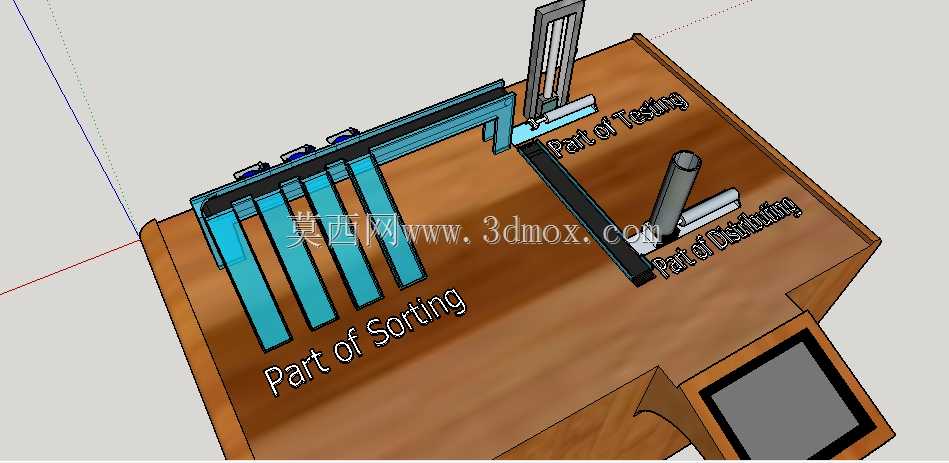

　　这套模块化生产系统的三维结构围绕小型工件的分拣、检测与分配流程展开，整体由三个功能分区组合在同一木质台架上，分别承担上料分拣、性能检测和成品分配任务，常见于自动化教学实训、小型装配验证以及工序逻辑演示场景。从现场布置逻辑看，分拣区位于台面前侧，多道平行导向槽形成工件分流通道，工件经上游供料后进入槽道，由挡料、推料机构按属性或顺序分离；检测区布置在台面中部，立式检测支架横跨输送路径，可对通过的工件进行位置、外形或状态判定；分配区位于台面另一侧，通过导向管、拨料或推送结构将检测后的工件送往不同收集位置。三个分区并非孤立设备，而是通过工件流向串联，形成“供料—分拣—检测—分配”的闭环演示链路。

　　结构设计上，模型采用分区拼装思路，各功能模块边界清晰，便于在三维环境中单独检查机构动作，也便于后续拆分工位进行电气控制与气动回路设计。台面作为主要安装基准，承担导轨、支架、执行元件和工件通道的固定作用；底部柜体区域预留了控制元件、气源处理件或收纳空间，使演示台在外观上保持整洁。分拣部分的平行槽道间距、挡块位置和推送行程需要与工件尺寸匹配，若工件直径或宽度变化，槽道宽度、导向边高度以及传感器安装位都应同步调整。检测支架采用立式框架形式，横梁上预留检测元件安装空间，支架与台面之间的连接位置应保证检测点正对工件通过区域，避免因偏置造成误判。

　　从机构动作理解，分拣单元重点解决工件有序分离问题，槽道末端的止挡与侧向推送件配合，可将排队工件逐个释放；检测单元强调定位稳定性，工件经过检测位时应保持姿态一致，因此导向条、压持或限位结构不能与工件运动发生干涉；分配单元则根据检测结果切换路径，转臂、导流管或分料槽的动作角度要保证工件顺利落入目标位置，不能出现卡滞或反弹。三维建模时需要重点核对运动件的极限位置，包括推料杆伸出终点、检测支架下方净空、分料件摆动范围以及工件在槽道中的转弯半径。

　　安装边界方面，这类工作站通常放置在实训台或实验桌面上，台面长宽需覆盖三个模块的操作与维护空间，前方应预留工件观察和手动复位区域，后侧需留出接线、接管以及传感器调整空间。台架高度宜结合人工操作与机构动作综合确定，过低不利于观察分拣过程，过高则会增加上料和排障难度。柜体与台面连接处要考虑整体刚性，尤其检测支架和推送机构在反复动作时会产生侧向力，支撑面不能出现明显晃动。

　　在工程应用中，该结构并不追求高速量产，而是突出工序可视化和模块可重构性。设计人员可在此基础上替换工件类型、调整槽道数量、增加识别元件或改变分配路径，用于验证小型自动化单元的布局合理性。建模过程中应保留各模块之间的装配关系，使台面、槽道、支架、执行机构和柜体层次分明，方便后续进行干涉检查、动作仿真以及工程图输出。对于教学或方案展示用途，这种分区明确、流程连贯的结构能够直观呈现自动化生产线的基本组成，也能帮助初学者理解机械结构、检测信号与执行动作之间的配合关系。
