户外简易钢结构遮阳凉棚设计方案

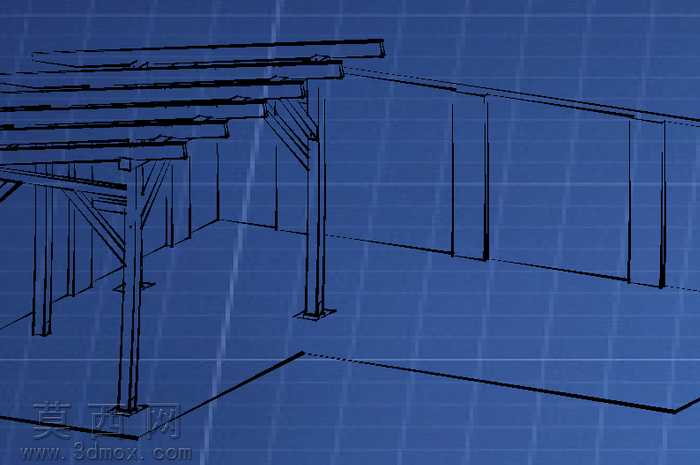

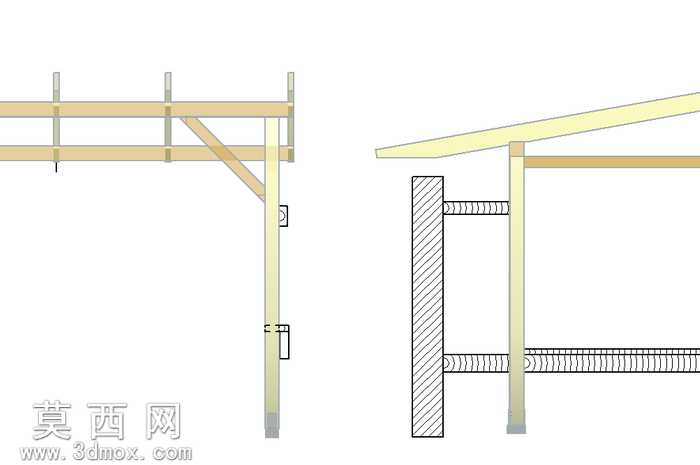

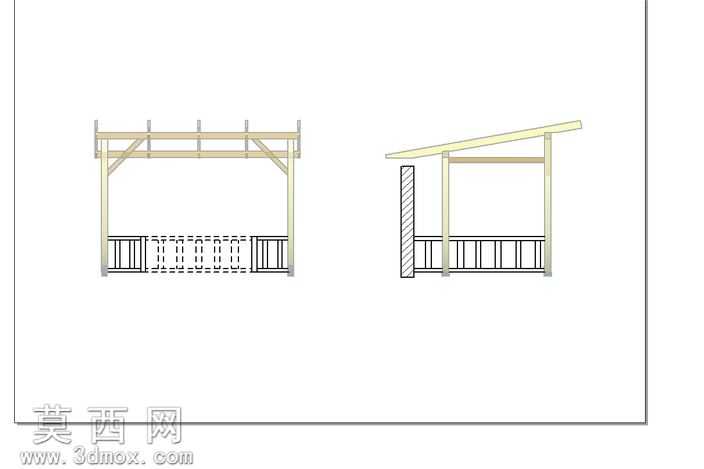

本凉棚三维模型采用线框建模方式完成整体结构搭建，建模过程中优先梳理结构受力逻辑，以竖向支撑立柱作为核心承重构件，每根立柱底部设置方形固定底座，用于和地面硬质铺装完成锚固连接，保证整体结构的抗倾覆稳定性。立柱顶部承接横向排布的多道主次龙骨，主龙骨沿凉棚短跨方向布置，次龙骨沿长跨方向等距排布，形成完整的顶部承托框架，在立柱与主龙骨的连接节点处，额外增设斜向三角支撑构件，通过三角形稳定结构强化节点抗剪能力，避免顶部荷载过大导致节点变形。建模过程中充分考虑余料复用的设计思路，所有构件尺寸均参考常规工程剩余型钢的通用规格设定，无需额外定制特殊尺寸型材，降低实际搭建的材料成本。材质设定上，整体钢结构构件默认采用普通碳素结构钢材质，表面可根据实际使用需求做防锈喷涂处理，顶部覆盖层预留安装位，可搭配阳光板、彩钢瓦或者防腐木格栅等不同材质的遮阳面层，适配不同场景的遮阳、挡雨需求。结构设计上摒弃了复杂的装饰性构件，所有连接节点均采用常规螺栓连接或者焊接工艺即可完成组装，无需特殊定制的连接配件，普通施工人员即可完成搭建作业。整体模型的结构受力经过简化验算，竖向荷载可通过立柱直接传递至地面，水平方向的风荷载可通过斜向支撑与立柱形成的整体框架抵消，在常规户外风力条件下可保持结构稳定。建模过程中对每一处构件的装配关系做了清晰的层级划分，所有构件之间无干涉错位问题，可直接导出工程图用于实际下料加工，也可根据实际场地尺寸对整体长宽高参数做等比例调整，适配庭院、厂区临时休息区、户外作业点位等不同场景的遮阳需求。
