自拍杆夹持固定底板结构设计

　　这款自拍杆夹持固定底板属于便携数码支架类的核心承载构件，整体采用分体式槽型基座搭配两根平行导向圆管的布局形式，主要承担手机夹头铰接支撑、伸缩杆身定位连接以及日常使用中的抗弯抗扭载荷。从实际使用场景来看，这类底板广泛适配普通蓝牙自拍杆、桌面直播支架、便携落地三脚架的夹持段，用户在外出拍摄、户外直播、多人合影、桌面俯拍录制等场景下，反复开合夹头、调整拍摄角度、挂载不同重量的手机甚至小型运动相机时，底板都需要持续保持结构刚性，不能出现铰接松旷、管体脱出或者基座断裂的问题。

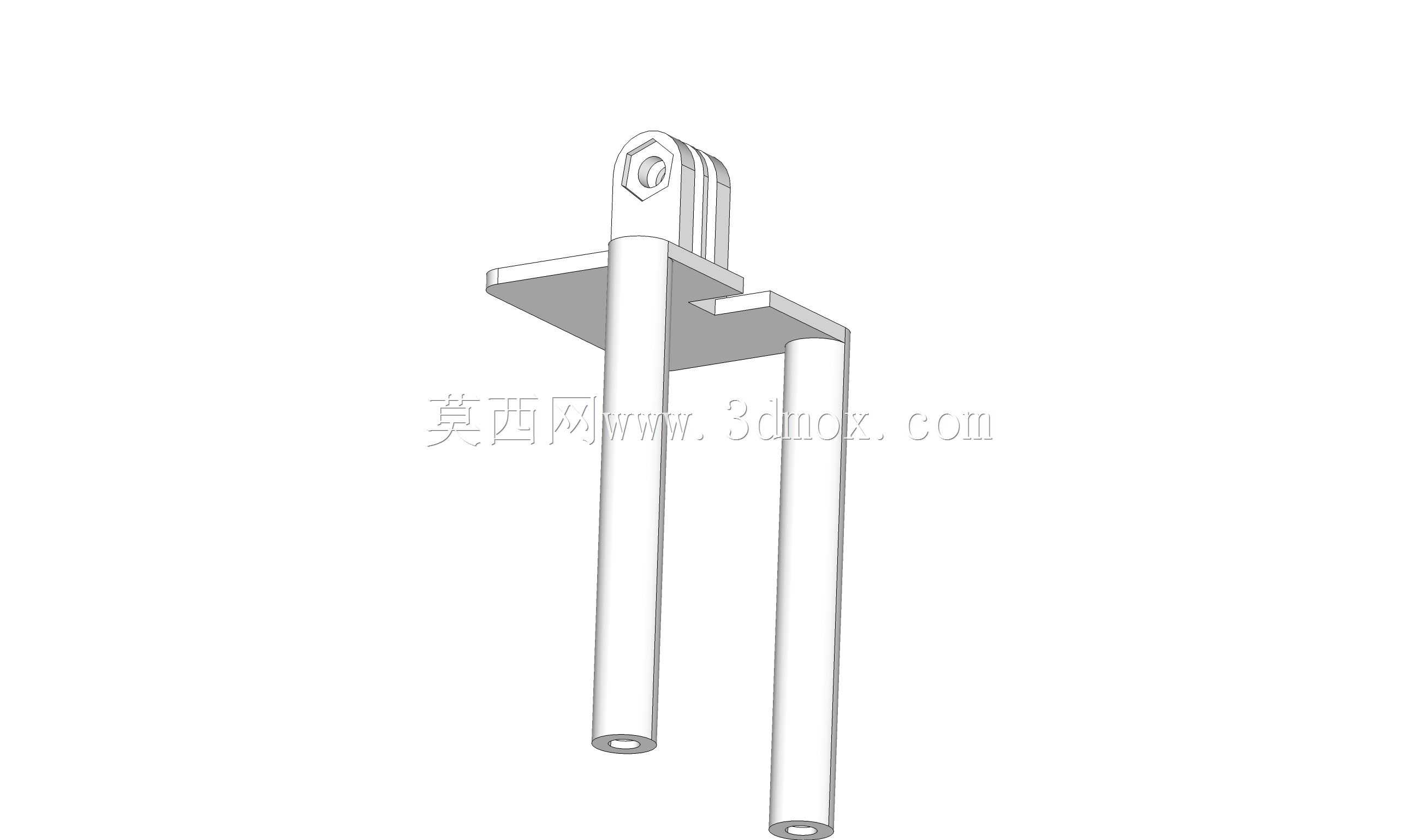

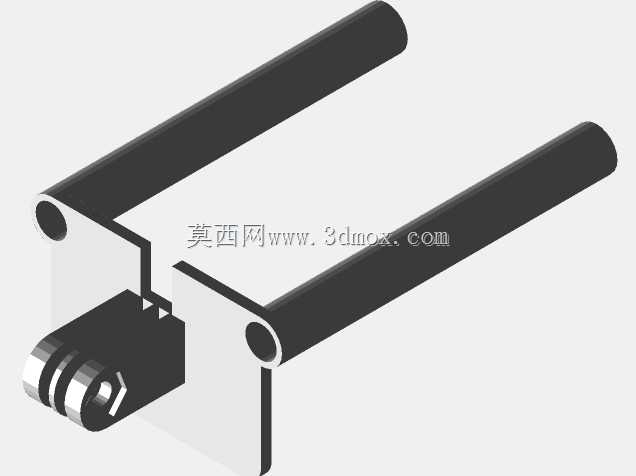

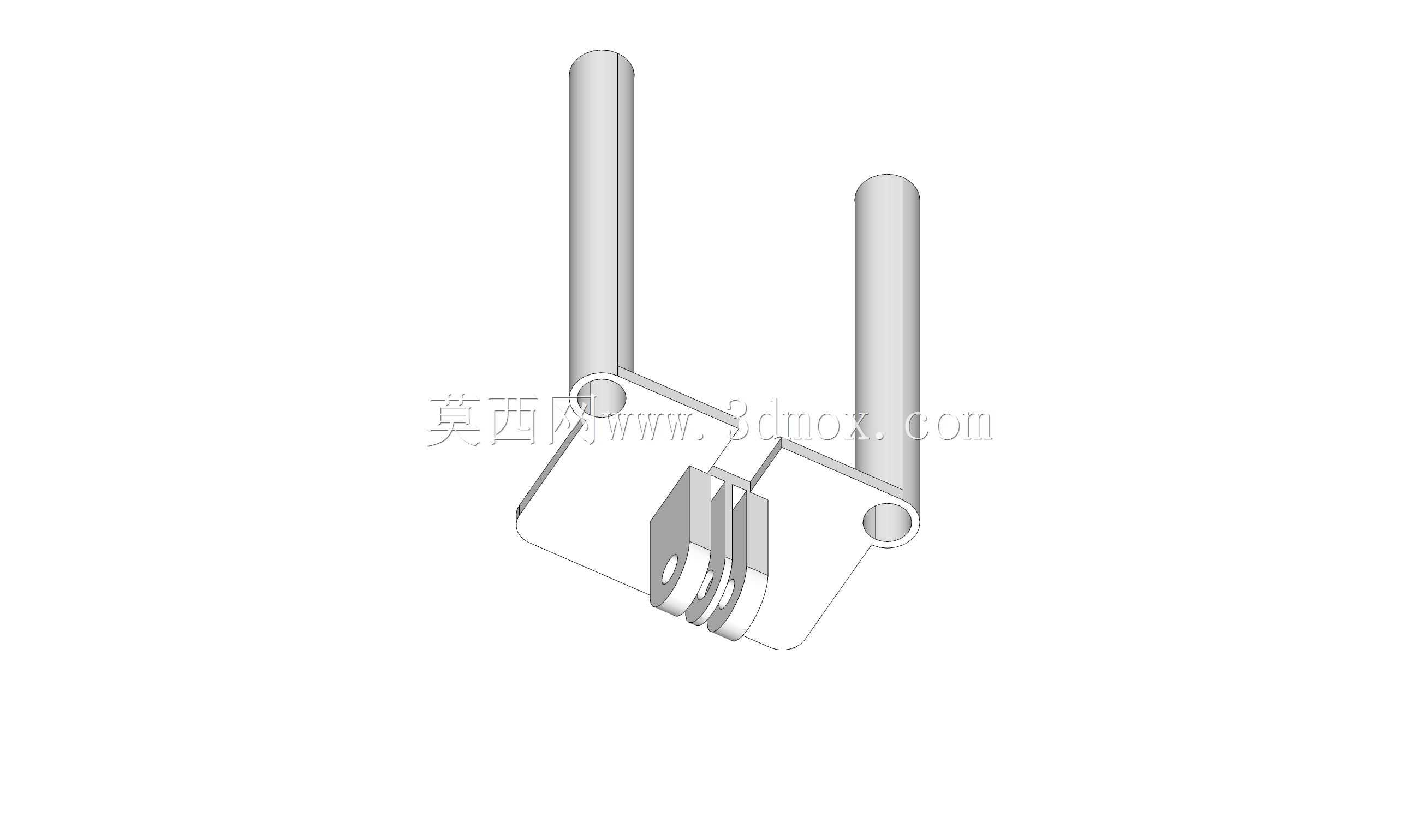

　　从结构设计思路上，基座主体采用U型开槽的一体式块体设计，两侧立板分别开设同轴通孔，两根平行的空心圆管垂直穿装在立板孔位中，管体与基座之间可以采用过盈压装或者胶粘固定的工艺，装配完成后两根圆管共同构成伸缩导向段，外部配套的滑套可以沿着圆管轴向滑动，实现自拍杆整体长度的伸缩调节。基座前端预留的铰接槽位用来安装手机夹持夹头，槽位两侧的同轴孔位穿装铰接转轴，夹头可以绕转轴完成俯仰角度的调整，槽口的预留间隙经过校核，既保证夹头转动时不会和基座侧壁发生运动干涉，又能控制铰接间隙在合理范围内，避免角度调整后出现夹头自行下垂的问题。

　　在功能特性层面，这款底板的槽型结构本身就具备很好的抗弯截面模量，U型的侧壁在承受夹头偏载带来的弯矩时，应力会均匀分散到两侧立板和底部连接段，不会出现局部应力集中。两根平行布置的圆管相比单杆结构，抗扭性能提升非常明显，当用户单手握持杆身、手机端出现侧向偏转力时，双管结构可以有效抵消扭转力矩，避免整个支架发生周向转动，保证拍摄画面的稳定性。圆管采用空心结构设计，在保证管壁厚度满足抗弯要求的前提下，尽可能降低整体重量，符合便携拍摄配件轻量化的使用需求，日常放在背包、口袋里携带不会产生多余的负重感。

　　关于外形尺寸与安装边界，基座主体的宽度需要和配套自拍杆的握持段外径匹配，两侧圆管的中心距要和外部伸缩滑套的导向孔间距完全对应，圆管的外径公差需要控制在小间隙配合的范围内，保证滑套滑动顺畅同时不会出现径向晃动。前端铰接槽的宽度要适配夹头连接端的厚度，铰接孔的同轴度公差需要严格控制，如果两侧孔位不同轴，穿装转轴后会出现夹头转动卡滞、长期使用后孔位磨损加剧的问题。基座底部的平面可以预留蓝牙按键的安装位或者走线槽，方便内置蓝牙遥控模块的自拍杆布置电路板和电池，整体结构的所有外棱边都做圆角过渡，避免使用过程中划伤用户或者刮坏背包内的其他物品。

　　从实际装配和维修替换的角度出发，这款结构的拆分逻辑非常清晰，当原有底板因为摔落、过载出现断裂或者铰接孔磨损松旷时，不需要更换整根自拍杆，只需要替换该底板构件，重新压装导向圆管、铰接夹头即可恢复使用，降低了配件的维护成本。建模过程中所有配合面的尺寸都可以根据不同规格的自拍杆产品做参数化调整，适配不同长度的伸缩管、不同夹持宽度的手机夹头，既可以用于量产塑胶件的开模参考，也可以通过3D打印快速制作替换件，应对突发的配件损坏需求。
