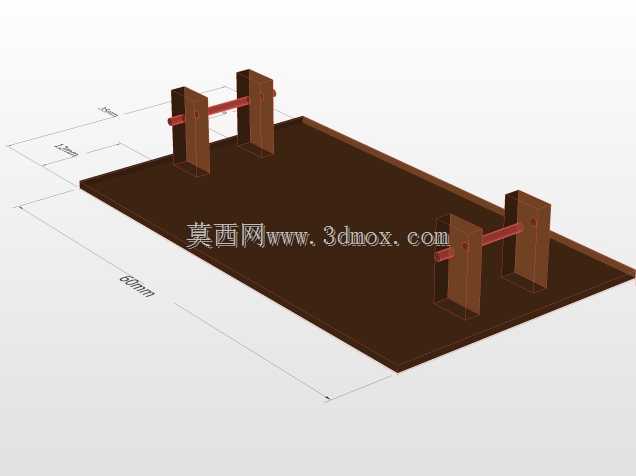

该支撑桥座结构在小型工装台架、教学实训台、轻型物料承托工位以及桌面级机械演示装置中应用十分普遍,整体采用平板底座搭配两组对称立式支座的布局形式,底座为整块矩形平板,作为整个构件的安装基准面,平板底面可直接贴合设备台面、工装基板或者实训工作台面,通过在平板预留区域布设安装孔即可完成整体固定,不需要额外拼接复杂的调平结构,现场装配时仅需保证底座贴合面无凸起焊渣、无明显形变即可保障上部两支承组的同轴度。两组立式支座分别布置在底座长度方向的两端区域,每组支座由两块平行竖立的矩形立板组成,立板底部与底座板面垂直固连,立板板身开设同轴通孔,一根横向圆杆从同侧两块立板的通孔中穿过,两端侧的横向圆杆轴线保持平行且高度一致,形成两处高位跨接支承位,
这种双组跨接的布局可以在上方搭放轻质横梁、挂载小型指示仪表、布设走线拖链或者承托薄壁长条工件,避免长条工件直接放置在台面上出现弯折、表面刮擦的问题。从结构受力逻辑来看,整块矩形底座承担全部竖向载荷与倾覆力矩,当横向圆杆上挂载物件或者受到侧向推力时,立板会将载荷直接传递到底座板面,底座凭借较大的接地面积分散压应力,不会出现局部应力集中导致的板面凹陷;每组支座采用双立板夹持圆杆的形式,相比单块立板悬臂穿杆的结构,双立板可以在圆杆的两个轴向位置提供径向约束,圆杆受载时不会出现悬臂端挠曲变形,立板自身也因为两侧对称受力,不会发生单侧扳折的形变。建模过程中首先确定底座的外轮廓边界,底座长度方向预留出足够的两端悬伸空间,
避免两组支座过于靠近底座边缘导致安装孔与支座焊缝位置重叠,宽度方向则根据立板的排布间距留出侧边余量,防止立板外侧距离底座边缘过近造成板边刚性不足。立板的高度根据横向圆杆所需的跨接高度设定,保证圆杆下方留出足够的操作空间,方便操作人员在桥座下方穿行管线、放置小型工具盒或者安装检测传感器,立板上的通孔直径与横向圆杆的外径采用小间隙配合,既可以保证圆杆穿装时顺畅无阻,又能避免配合间隙过大导致圆杆工作时出现径向晃动。在实际生产线的轻型工位中,这类桥座常被用作工件中转承托架,加工完成的细长轴类零件可以临时架在两根横向圆杆上,避免工件直接堆放在操作台面上磕碰已加工表面;在机械教学实训场景中,该结构可以作为静定支承演示构件,
学员可以通过在不同位置加载砝码,测量底座板面的形变、立板的应力分布以及圆杆的挠曲量,直观理解简支梁与刚性支座的受力特性;在小型自动化设备的台面上,该桥座还可以作为走线支架,将传感器线缆、气管沿着横向圆杆布设,把管线抬离台面,避免管线与台面上运动的机构发生摩擦干涉。安装边界方面,底座整体呈扁平矩形,接地轮廓规整,不需要在安装面开设复杂的异形凹槽,仅需在底座四角位置加工沉头孔即可使用螺栓锁紧固定,两组立板的外侧间距、横向圆杆的伸出长度都控制在底座轮廓的投影范围附近,不会出现构件外伸过多占用周边设备空间的问题,多套桥座并排布设时也不会发生相邻构件的运动干涉。结构选材上可以采用普通碳素结构钢板焊接成型,焊接后对立板与底座的连接角缝进行打磨处理,消除焊接应力导致的立板歪斜,保证两块立板的通孔同轴度偏差控制在合理范围内,横向圆杆可采用普通冷拉圆钢,两端穿过立板后可以采用开口销限位或者端部点焊固定,防止圆杆在使用过程中从孔位中轴向窜出。整个结构没有复杂的曲面特征与特殊加工工序,所有板材都可以通过常规的激光切割、折弯、焊接工序完成制作,加工成本低、承载稳定性好,针对不同的使用场景,只需要调整底座的长宽尺寸、立板的高度以及横向圆杆的直径,就可以衍生出适配不同载荷等级、不同支承高度的系列化桥座构件,满足从轻载实训到中型工装承托的多类使用需求。
