复古磁带造型手机保护壳创意结构

　　这款手机保护壳的设计切入点，是把上世纪八九十年代流行的便携磁带录音机Boombox的视觉特征，移植到日常随身携带的手机防护配件上，整体造型没有采用常规手机壳的平直光面轮廓，而是在壳体背部还原了磁带的双盘芯弧形轮廓、顶部走带窗口的长条开槽，壳体下沿则做了错落的齿状凸起，模拟磁带录音机底部按键与接口排布的视觉效果，让普通手机壳拥有极强的复古辨识度。

　　从实际使用场景来看，这类创意手机壳主要面向喜欢复古数码风格、追求个性化随身配件的用户，既可以作为日常手机防刮防磕碰的防护件，也可以作为3D打印个性化定制的典型样件，适配桌面级FDM打印设备的小批量制作，不需要复杂的模具开发，用户只需要根据自身持有的具体手机型号调整壳体的开孔与包裹边界，就可以快速打印出实物使用。

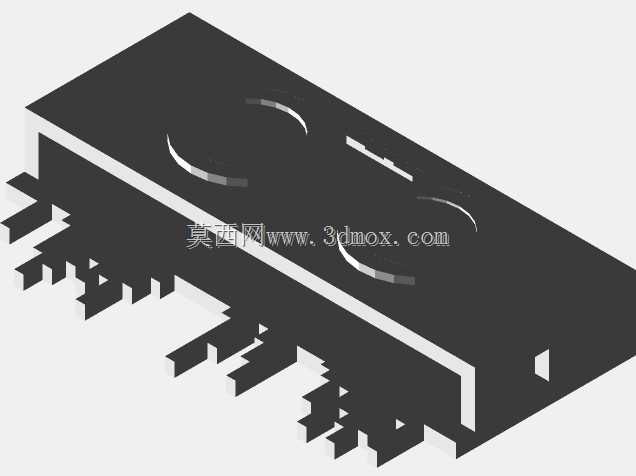

　　结构设计上，这款壳体采用无螺丝的一体式卡扣包裹方案，整个壳身没有额外的装配紧固件，依靠壳体侧壁的弹性形变卡入手机边框，安装时只需要将手机从壳体开口侧对位压入，侧壁的卡扣边就会贴合手机侧边轮廓，拆卸时从边角位置轻轻施力即可分离，不会刮伤手机边框。壳体背部的两个弧形凹槽对应磁带的盘芯位置，凹槽深度控制在1.2mm以内，既保留了视觉上的磁带盘立体感，又不会让壳身整体厚度过度增加，握持时不会有明显的硌手感；背部上方的长条浅槽对应磁带的标签走带窗口，槽边做了0.3mm的圆角过渡，避免打印完成后出现尖锐毛边。

　　安装边界的处理是这类手机壳设计的核心要点，壳体的内轮廓尺寸需要比对应手机的外轮廓单边大0.2-0.3mm，给打印耗材的冷却收缩预留余量，同时保证手机装入后不会出现晃动感；壳体侧壁的包裹高度高出手机屏幕表面0.5mm，当手机正面朝下放置在桌面时，屏幕不会直接接触桌面，避免屏幕被硬物刮花。壳体侧边对应手机的充电接口、扬声器开孔、音量按键与电源按键的位置，都预留了对应的避让空间：充电口位置的开孔宽度比通用Type-C插头宽2mm，保证不同规格的充电插头都可以顺利插入；扬声器位置的开孔采用阵列式小孔排布，不会阻挡声音传出；侧边按键位置则做了一体化的凸起按键位，按压时的反馈手感和裸机按键接近，不需要额外装配独立按键。

　　壳体下沿的错落齿状造型，在设计时特意将所有凸起的根部做了1.5mm的圆角加强，避免3D打印完成后这些细薄凸起出现受力断裂的问题，同时这些凸起的高度都控制在3mm以内，不会影响手机平放时的稳定性，也不会在握持时卡到手掌。壳体的四个边角做了加厚的防撞结构，边角位置的壁厚比普通侧壁厚0.8mm，当手机意外跌落时，加厚的边角可以先吸收冲击能量，降低手机边框受到的冲击力。

　　从打印工艺适配的角度，这款壳体的所有外表面特征都没有大角度的悬空结构，打印时不需要额外添加支撑材料，仅需要在壳体背部的浅槽位置自动生成少量薄层支撑，打印完成后去除支撑的工作量很小；壳体的最小壁厚控制在1.8mm，既保证了壳身的结构强度，日常拆装不会出现断裂，也不会让壳身过于厚重影响手机的便携性。设计时还特意在壳体背部和手机背面之间预留了0.15mm的间隙，避免打印过程中出现的微小层纹刮伤手机后盖的漆面，同时这个间隙也可以在手机和壳身之间形成一层薄薄的空气层，日常使用时轻微的散热不会被壳身完全阻隔。

　　和常规的量产注塑手机壳不同，这款创意造型的壳体不需要投入高昂的模具成本，结构设计者可以根据不同手机的摄像头模组位置、侧边按键排布快速调整壳体的开孔位置，衍生出适配不同机型的版本，非常适合个性化定制场景下的小批量制作，也可以作为三维结构设计从业者学习消费类数码配件建模、3D打印结构优化的典型参考案例，理解薄壁防护件的壁厚控制、装配间隙预留、避让位设计的实际工程逻辑。
