国际象棋黑车棋子立体造型

　　该造型围绕国际象棋中的车棋子展开，整体采用回转体为主的结构语言，适合桌面棋具、文创摆件、教学演示以及小型工艺品开发等场景。棋子放置于棋盘格面时，需要在有限高度内保持稳定重心，同时在视觉上区别于王、后、象、马、兵等其他棋子，因此设计重点集中在轮廓识别、底座支撑、顶部垛口特征和表面工艺处理上。

　　从实际使用角度看，棋子在棋盘上频繁被拿取、移动和归位，底部接触区域不能过于尖锐，否则容易刮伤木质棋盘或印刷盘面；底座也不宜过小，否则轻微碰撞后容易倾倒。该造型底部采用圆盘式支撑，通过逐级收窄的过渡段连接细长柱身，使接触面积、重心高度和视觉轻盈感之间取得平衡。底座外缘可设置圆角，既减少应力集中，也便于注塑、树脂打印或数控加工后的脱模与后处理。

　　柱身部分采用近似车削零件的流线轮廓，下段外扩、中段收腰、上段再过渡到头部腔体。这样的形态并非单纯装饰：收腰位置能够提供手指捏持的自然区域，移动棋子时拇指与食指可稳定夹持；上下两端的加粗轮廓则增强棋子在棋盘上的庄重感。对于实体制造而言，柱身壁厚需要根据工艺确定，若采用树脂或塑料打印，过薄的竖直壁会在层间结合处产生脆弱带；若采用金属铸造，则应避免局部壁厚突变导致缩松。

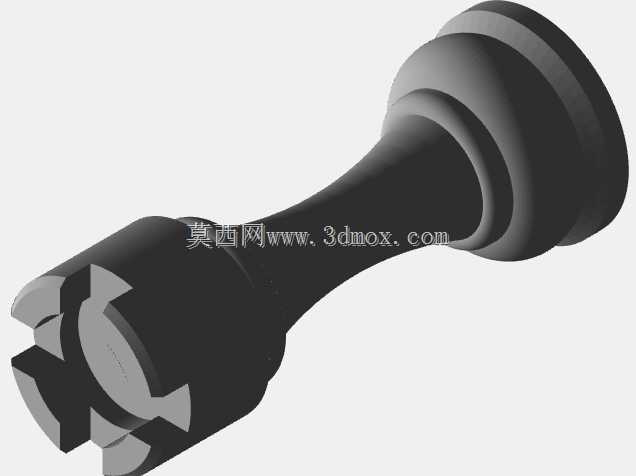

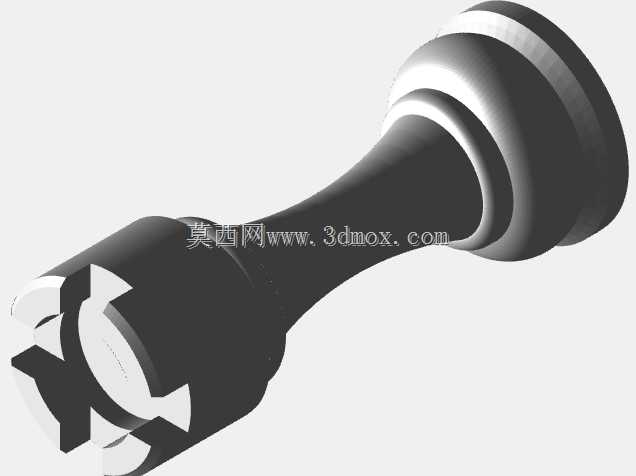

　　棋子头部是车的识别核心。传统国际象棋中的车常以城堡或塔楼形象出现，顶部通过多个缺口形成垛口，本造型在头部设置环形主体与间断凸齿，缺口方向沿圆周均布，使棋子从不同角度观察都能读出“城堡”语义。头部内部保留凹陷空间，外观上形成深色腔体，既减轻上部质量，也降低实体材料堆积。对于三维建模而言，垛口缺口不能只做简单布尔切割，需要关注缺口根部圆角、凸齿侧壁拔模和顶面厚度；若后续用于模具生产，竖直壁应预留合理拔模角，尖角位置应改成小圆角，以提高模具寿命。

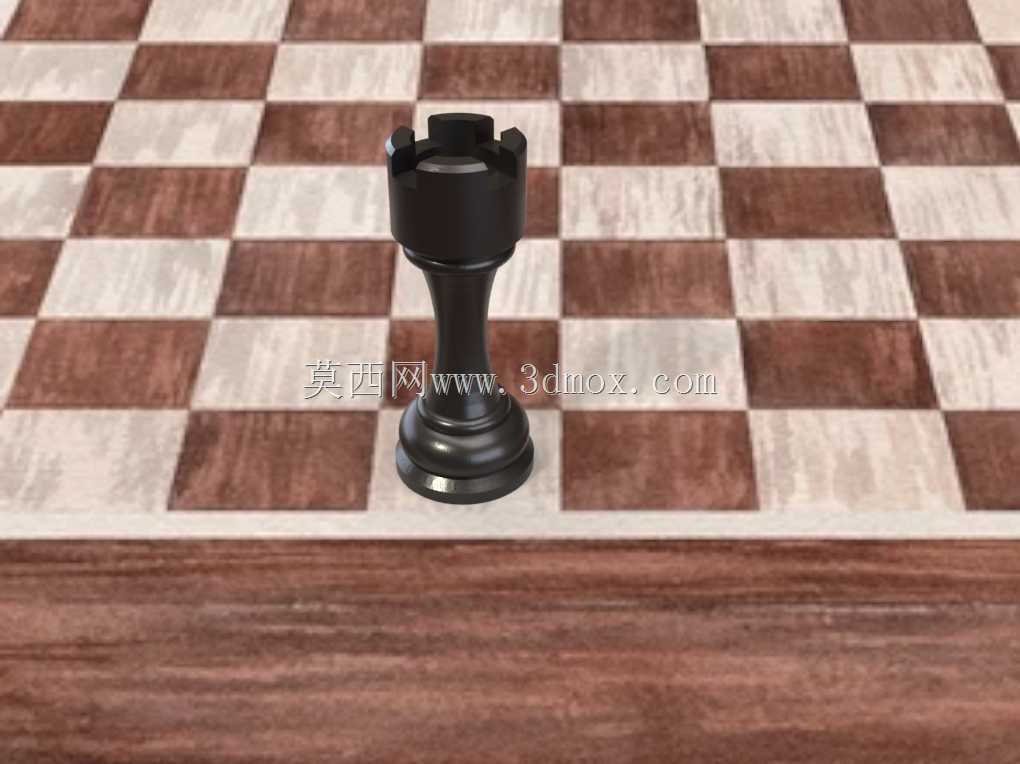

　　外形边界方面，棋子整体高度与底座直径应服从棋盘格尺寸。常规桌面棋具中，单格宽度通常在四十至六十毫米范围内，棋子底座直径宜控制在格宽的六成至八成，过大会造成相邻棋子拥挤，过小则握持感不足。车棋子属于较高棋种，高度可明显大于兵，但不宜超过王的视觉层级。该模型在比例上采用宽底座、细腰身、厚头部的组合，投影轮廓清晰，摆放时不会侵占相邻棋格。

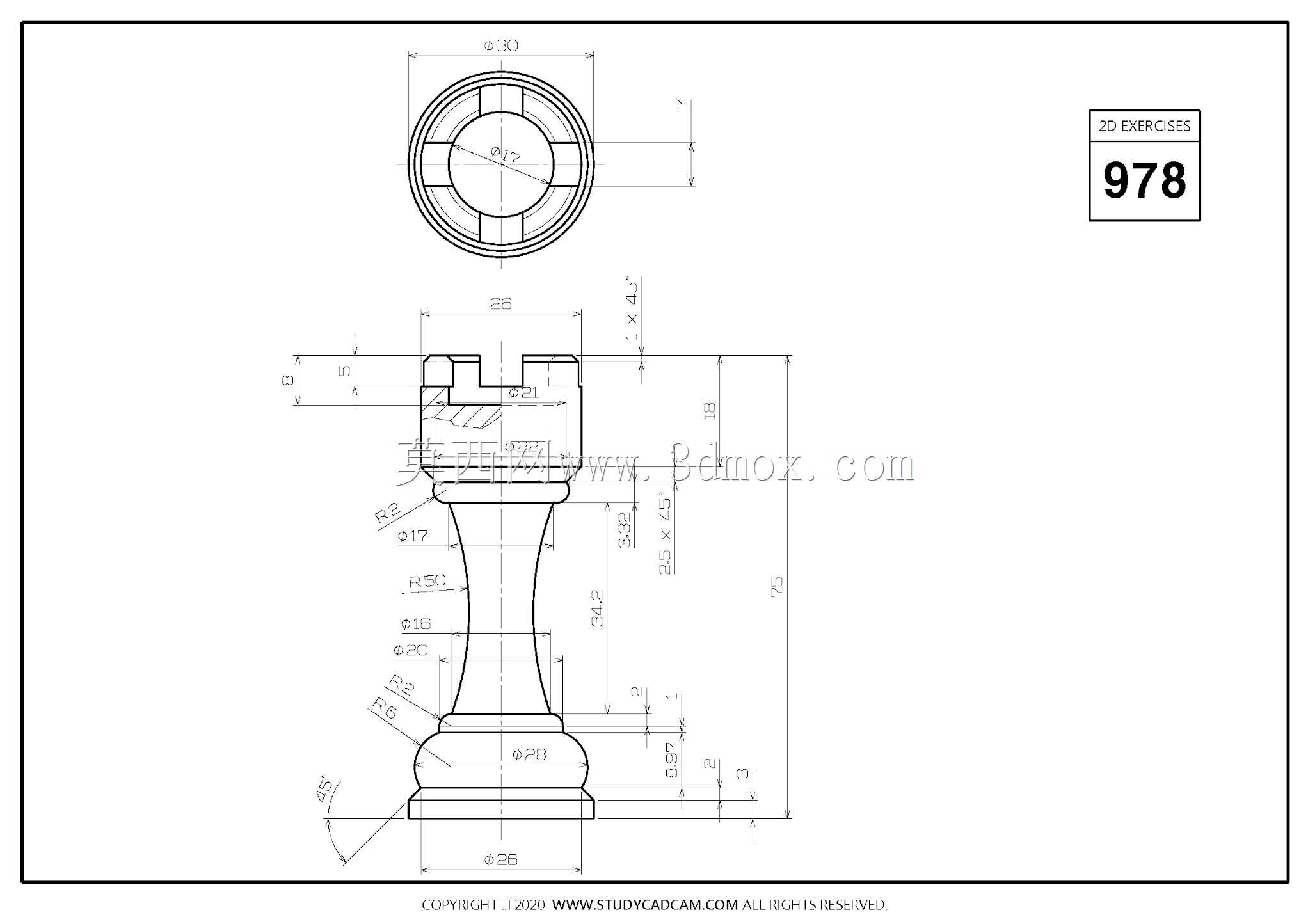

　　结构建模可先以二维轮廓绕中心轴旋转生成主体，再在头部建立垛口特征。旋转轮廓应连续控制曲率，底座、柱身和头部衔接处使用相切曲线，避免出现折线反光。顶部垛口适合通过圆周阵列完成，阵列数量决定城堡齿的疏密：数量过少会显得粗糙，数量过多则缩小缺口宽度，打印或铸造时容易残留支撑、砂芯或飞边。完成主体后，应检查头部内腔与外壁的最小厚度，尤其是垛口根部与环形顶壁交界处，那里既是视觉转折区，也是受力薄弱区。

　　在不同制造方式下，设计关注点有所区别。采用FDM打印时，底座可直接落地，柱身无需大量支撑，但头部内腔若悬垂角度较大，应在内部设置自支撑角度或保留开口；采用光固化打印时，细节还原较好，但薄壁垛口在后处理时容易折断，需要控制顶齿高度和根部圆角；采用数控车削加工时，回转主体容易实现，顶部非回转缺口则需要三轴或四轴铣削补充；若用于金属压铸，则应统一壁厚方向，减少头部热节。

　　表面处理上，黑色棋子可通过哑光涂层、阳极氧化、喷漆或染色树脂实现低反光效果。棋盘格面通常具有较强纹理，棋子表面若采用高光材质，会在灯光下形成刺眼反射；适度哑光可以突出轮廓边线，同时让顶部缺口的阴影更清楚。底座底面可增加浅槽或软垫安装位，用于粘贴绒布、硅胶垫或毛毡，降低移动噪声并保护棋盘。该浅槽不应过深，以免减少有效支撑面积；软垫厚度也要受控，避免棋子出现晃动。

　　从棋具成套开发角度看，该车棋子还需要与其他棋子建立统一族系。底座直径、柱身曲线语言、表面纹理和顶部装饰风格应保持一致，而通过头部轮廓区分棋种。车的城堡垛口应硬朗、规整，象可保留尖顶与开槽，王和后则通过十字或冠状特征强化身份。这样在整套棋子排布时，玩家既能快速识别角色，又能感到产品属于同一设计体系。

　　在装配与使用边界上，该棋子没有复杂运动机构，核心约束是站立稳定性、握持舒适性和棋盘兼容性。重心应尽量落在底座投影中心附近，头部虽然视觉厚重，但通过内腔和壁厚控制可降低质量集中。底面平面度需要保证，若采用三维打印，首层翘曲会导致棋子摇摆；若采用铸造或机加工，底面应进行轻车或磨削。棋盘上堆叠收纳时，头部垛口不适合作为承重定位面，因此收纳盒内应采用独立格位，避免齿状顶部受压。

　　整体来看，该造型把传统车棋子的城堡意象简化为可制造的回转加阵列结构，既保留国际象棋的识别符号，也兼顾拿取、摆放、加工和表面处理需求。对于结构设计人员，它可作为棋具产品建模、文创零件开发、打印工艺验证和小型铸造件壁厚分析的典型案例；对于三维建模从业者，其旋转体、圆周阵列、内腔抽壳、圆角过渡和支撑优化都具有较强的练习价值。
