斜面定位压紧式机加工夹具

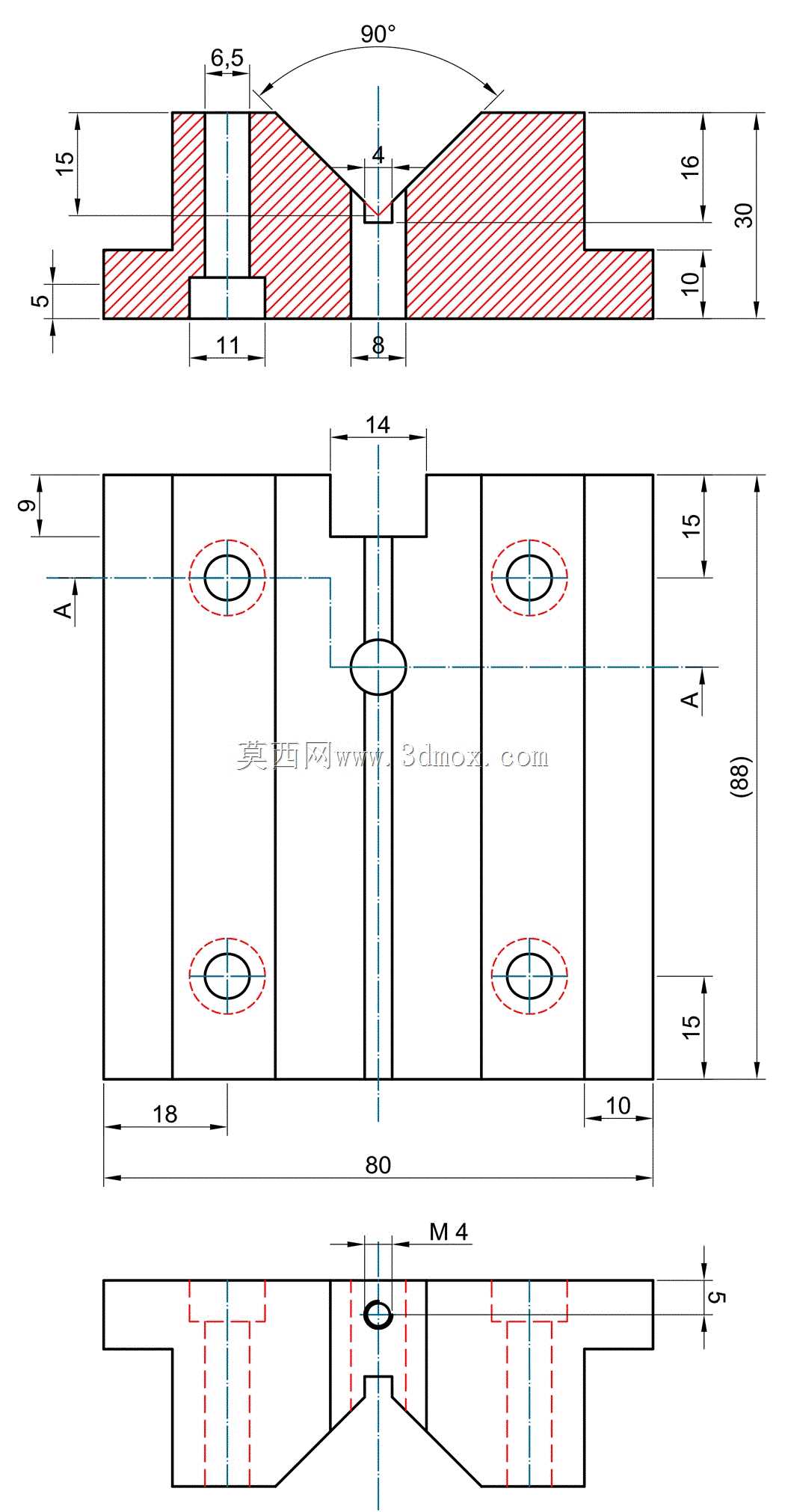

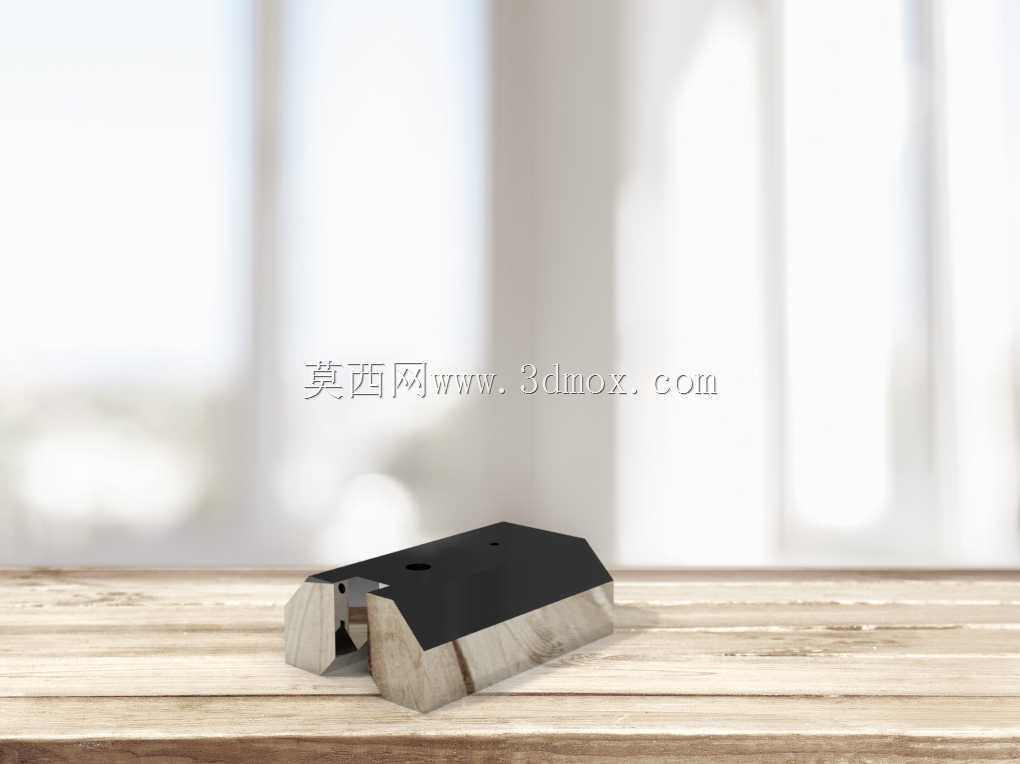

　　这套夹具的结构本体采用一体式块状基座布局，整体轮廓为带斜向承托面的长方体构型，基座顶面加工有水平安装基准面，侧面延伸出对称的楔形夹持工位，可同时对工件的底面与侧向定位面形成贴合约束。基座顶部预留的沉头孔用于穿装锁紧螺栓，可将整套夹具直接固定在铣床工作台、钻床工装板或者检测平台的T型槽工位上，安装时无需额外转接垫板，底面全程做平贴加工，平面度控制在常规机加工工装的公差范围内，锁紧后基座不会出现翘曲偏移。

　　从实际车间使用场景来看，这类夹具主要适配中小尺寸异形工件的铣削、钻孔、倒角工序，尤其适合带斜面、异形轮廓的非金属或者软金属小件装夹：常规平口钳只能夹持规则平行面工件，遇到带斜度的工件时需要额外垫角度块，找正时间长，垫铁还容易在切削受力时窜动；这套夹具直接把楔形定位面集成在本体上，工件放入工位后，侧向压板随锁紧动作同步下行，既靠斜面限制工件的水平滑移，又靠顶部压块限制工件的垂直抬动，一次锁紧就能完成六个自由度的约束，操作工上下料只需要松紧一处锁紧件，批量加工时的装夹辅助时间能压缩到平口钳装夹的三分之一左右。

　　设计时优先考虑了切削受力的传递路径：铣刀加工工件时产生的径向切削力，不会全部作用在锁紧螺栓上，而是直接通过工件贴合面传递到夹具的楔形承托壁，楔形壁的厚度做了加厚处理，根部和基座本体做圆弧过渡，避免应力集中在转角位置，长期承受交变切削载荷也不会出现根部开裂。基座的顶面安装孔位置做了沉台设计，螺栓锁紧后头部完全沉入沉台内，不会突出基准面，后续在夹具上方叠加其他辅具或者清理切屑时，不会被螺栓头刮碰。夹具的两个夹持工位对称分布，单套夹具可以同时装夹两个同型号工件，在小型数控铣床上排布多套该夹具时，能够实现一次走刀完成多件加工，减少机床换刀和空行程的等待时间。

　　外形边界方面，整套夹具的长宽高尺寸控制在小型工装的适配范围内，不需要占用大型工作台的安装空间，普通桌面型数控设备的工作台面就能同时固定4到6套；夹持工位的开口宽度预留了足够的调节余量，可适配一定厚度区间内的不同工件，当工件尺寸超出开口范围时，也可以通过更换不同厚度的调整垫块来拓展夹持范围，不需要重新加工整套夹具本体。夹具的所有外露棱边都做了小倒角处理，操作工搬运、清理切屑时不会被锐边划伤，夹持工作面的粗糙度经过精加工，和工件接触时不会压伤软质工件的已加工表面，针对铝件、塑料件这类容易产生夹痕的工件，还可以在夹持面贴附软质衬垫，进一步避免装夹压痕。

　　在三维建模过程中，所有配合面的装配关系都按照实际工装的装配逻辑搭建：楔形面的倾斜角度经过受力校核，角度取值兼顾自锁性能和工件取放的便利性，角度过大会导致锁紧后工件容易被顶出，角度过小则会造成工件取出时卡滞，最终选定的斜度可以在锁紧后实现摩擦自锁，即便锁紧螺栓出现轻微松动，夹持力也不会瞬间丧失。基座上的排屑空间做了预留，夹持工位下方留出了切屑掉落的空隙，加工产生的金属切屑不会堆积在定位面上，操作工用压缩空气吹扫就能快速清理工位，不需要每次装夹都拆解夹具清理杂物。这类夹具既可以单独作为单机加工的装夹元件，也可以多套组合排布在自动化生产线的上料工位，配合机械手完成自动上下料，重复定位精度能够满足常规中小零件的加工要求，不需要每次装夹都重新对刀找正，大幅降低批量加工的辅助工时。
