日用带柄马克杯薄壁容器造型

　　日常桌面饮水场景里，带柄敞口杯是最常见的薄壁日用器具，这款马克杯的三维造型围绕握持、盛装、放置三类基础使用动作展开，没有多余装饰结构，整体形态简洁规整，适合作为日用塑料制品、陶瓷注浆成型件的基础结构参考。杯身采用直筒微收的回转体构型，杯口做小幅外翻加厚处理，既能够提升口部抗磕碰能力，也能在饮用时贴合唇部轮廓，避免薄边割手的问题；杯底设置环形支撑足，接触桌面的环面宽度均匀，放置时不会出现单点翘动，环形底的中空区域还可以减少成型过程中底部材料堆积，降低陶瓷烧制或者塑料注塑时的内应力变形概率。杯侧的C型握持手柄是整个造型里唯一非回转特征，手柄上下两端分别和杯身中上部、下部侧壁顺滑融合，连接位置做了大圆角过渡，不存在尖锐的应力集中棱线；

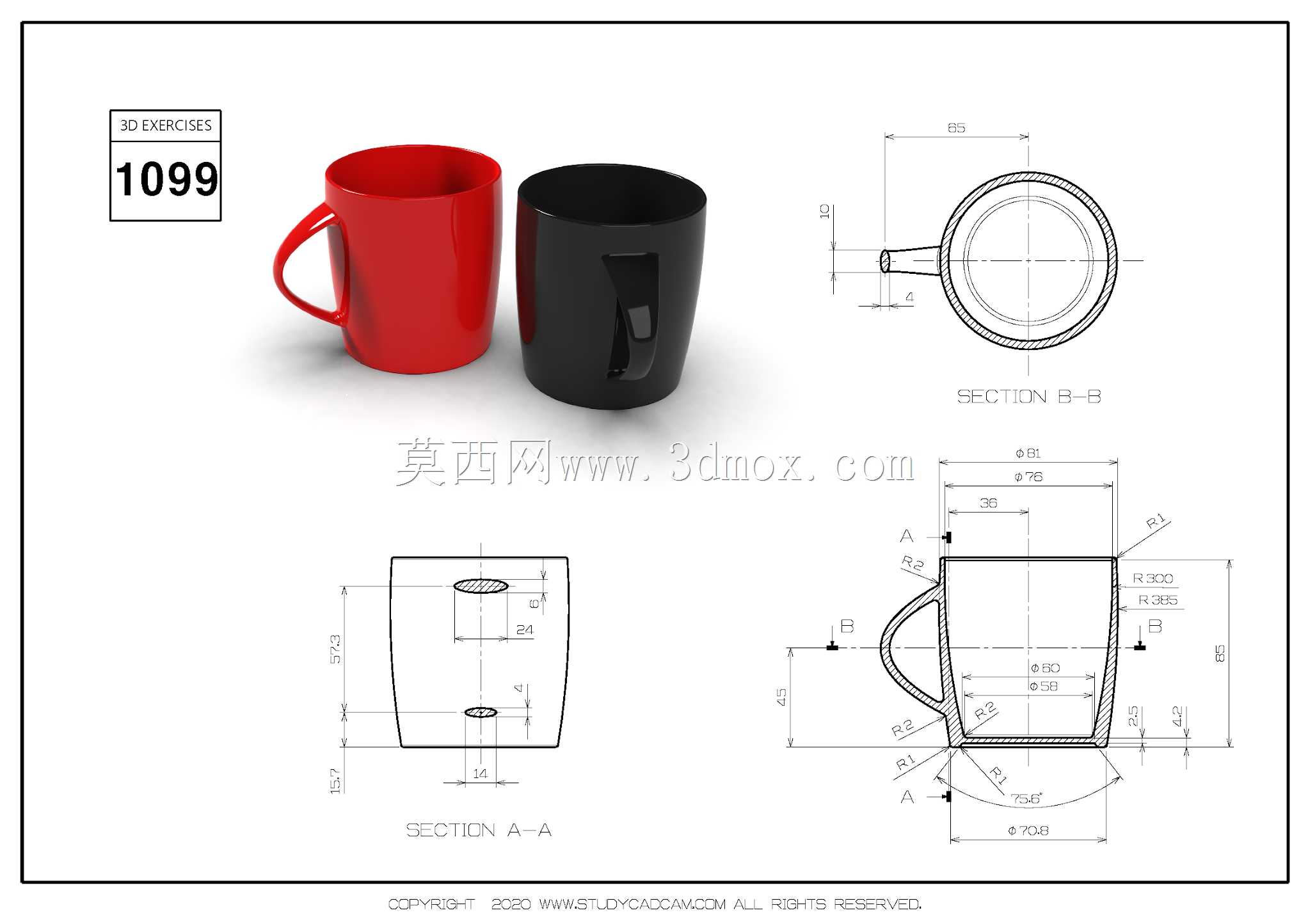

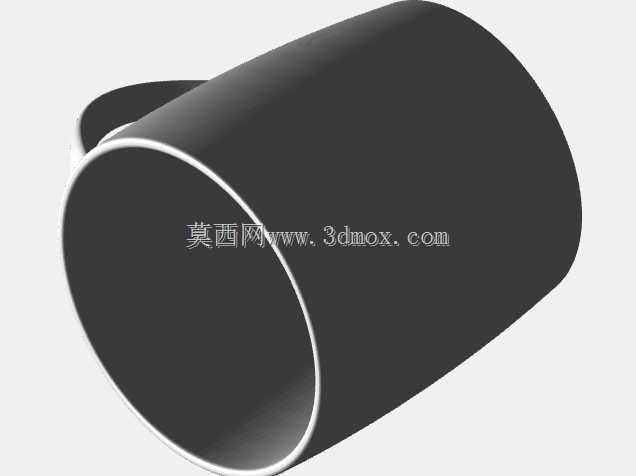

　　手柄内侧预留的握持空间可以容纳成年人四指穿过，手柄截面采用椭圆构型，贴合手指握持弧度，长时间持握装满热水的杯体时也不会出现局部压痕。从尺寸边界来看，杯身主体高度适配常规桌面置物架的层间距，杯口外径小于普通车载杯架的限位内径，既可以放置在办公桌面、家居餐台，也能适配多数车载杯位使用场景；手柄向外延伸的最大宽度不超过杯身直径的二分之一，多个杯子并排摆放时不会互相干涉，收纳时可以同规格叠放，杯壁的均匀壁厚控制在日用容器的合理区间，既保证盛装沸水时的结构刚度，不会因为侧壁过薄出现握持变形，也不会因为壁厚过大导致材料浪费、成型周期延长。建模过程中优先以回转特征构建杯身主体，先绘制杯体的半剖面轮廓，通过回转命令生成带内部空腔的薄壁实体，

　　内腔底部做圆弧过渡，不存在清洁死角，日常冲泡饮品后冲洗时，水流可以顺着弧面把残留污渍带出，不会在直角缝隙里积存污垢。手柄部分单独绘制扫掠路径与截面轮廓，沿路径扫掠生成实体后和杯身主体做布尔合并，合并位置的融合面通过圆角命令修整，保证外壁曲面连续顺滑，后续如果做渲染或者3D打印，曲面不会出现破面、棱线错位的问题。这类杯体结构在实际量产中，陶瓷工艺下可直接将模型导入注浆模设计环节，拆分内外模的时候，杯身回转方向无倒扣，仅手柄侧需要设置小的抽芯结构；如果采用塑料注塑工艺，杯体的脱模斜度沿轴向均匀分布，口部略微大于底部，开模时塑件可以顺利从型腔脱出，不需要复杂的侧向抽芯结构。在文创周边定制场景中，该基础杯型可以在外壁曲面附加印花、浮雕标识，

　　不用改动主体壁厚与手柄结构；在3D打印创客制作场景中，该模型无需添加大量支撑，杯口朝上摆放打印时，仅手柄下方需要少量支撑，去除支撑后打磨接触面即可得到完整样件，可用来验证握持手感、容量大小，再调整尺寸开模，大幅降低前期开模的试错成本。杯体的容量设定适配单人单次饮水需求，装满液体后重心位于杯体下半部分，放置在桌面上稳定性良好，意外受到侧向轻微触碰时不容易倾倒，手柄的受力路径从握持点均匀传递到上下两个连接端，盛满液体持握时手柄根部不会出现过大的弯曲应力，长期使用也不会出现连接位置断裂的问题。
