格洛克19防滑握把手枪结构造型

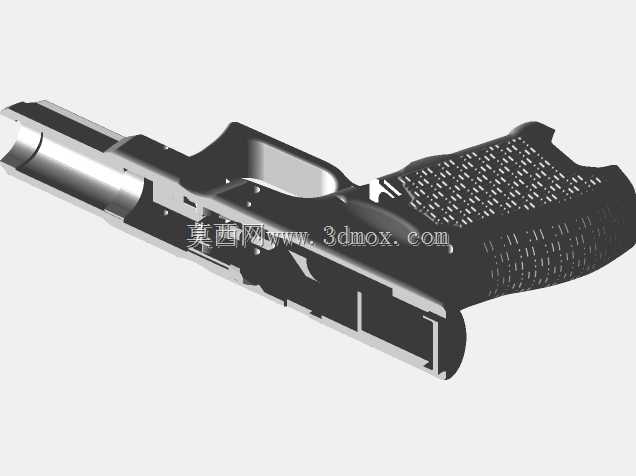

　　该造型围绕紧凑型半自动手枪的外观与结构边界展开，重点还原格洛克19套筒、套筒座、扳机护圈、握把及防滑纹理之间的装配关系。模型采用剖切式展示方式，将套筒内部与握把区域的空间关系暴露出来，便于观察枪管轴线、复进机构占位、弹匣井走向以及握持区壁厚变化。对于从事结构建模、外观验证或装备展示设计的人员来说，这类造型的价值不在于直接加工，而在于理解紧凑枪械在有限尺寸内如何平衡机构布置、握持舒适性和操作可达性。

　　从实际使用场景看，紧凑型手枪通常面向隐蔽携行、勤务备用、近距离操作训练以及装备展示等需求。格洛克19的尺寸介于全尺寸战斗手枪与袖珍手枪之间，套筒长度、握把高度和扳机护圈轮廓都需要在可控性与便携性之间取舍。模型中握把前缘保留了适合手指包覆的弧度，后缘则形成相对平直的支撑面，使手部在握持时能够获得稳定的前后定位。扳机护圈与握把过渡区没有突兀台阶，这有利于戴手套操作，也能在快速指向时减少手部卡滞。

　　握把表面的点状防滑纹是该造型的重点。Stippling处理并非简单装饰，而是通过密集凹凸结构增加手掌、手指与聚合物握把之间的摩擦系数。纹理集中在握把侧面、前带和后带区域，避开弹匣释放、空仓挂机等操作件附近的敏感边界，既提升后坐控制时的附着力，又不会过度磨损衣物或影响拔取动作。建模时需要控制纹点高度、密度和排布节奏：纹点过浅会失去防滑作用，过深则造成握持压痛；密度过高会使表面难以清洁，密度过低又无法形成连续摩擦面。

　　套筒部分保留了前后方向的长条形态，前端开放区域体现枪口与复进簧管的安装空间，顶部轮廓保持低基线特征。套筒外侧的斜面、抽壳钩区域和后部防滑槽位置共同构成操作界面。套筒在往复运动中需要沿套筒座导轨稳定滑动，因此模型中套筒内侧与座体导轨的配合间隙、侧向约束宽度和前后支撑跨度都应保持合理比例。若用于外观验证，可重点检查套筒与握把之间的视觉重心；若用于机构原理演示，则可进一步补充枪管偏移闭锁、击发组件和弹匣供弹路径。

　　扳机护圈采用略向外扩展的轮廓，根部与套筒座平滑连接。这种设计能够为食指提供明确入口，同时在双手握持时给支撑手手指留出避让空间。握把内部的弹匣井呈倾斜通道，模型通过剖切面表现出弹匣插入方向与握把轴线的关系。弹匣井壁厚需要兼顾强度和握把围度，过厚会增加手部展开距离，过薄则会影响抗冲击能力。握把底部的弹匣外露长度、底座板位置以及手部小指包覆区域，也直接影响紧凑型枪械的射击稳定性。

　　外形边界方面，整枪以短套筒、中等握把高度和紧凑扳机距离为核心特征。建模时应保证枪口端面、套筒前端、扳机护圈最前点、握把底部和握把背部最高点之间的空间包络清晰，避免附属结构超出主体轮廓。安装或展示场景中，若需要配合枪套、灯座、激光指示器或训练附件，应优先检查套筒座前端导轨、扳机护圈外缘和握把底部的干涉关系。该模型没有展开附件接口细节，但主体轮廓已经为后续扩展保留了判断依据。

　　从设计思路上看，格洛克19类紧凑手枪强调低复杂度、高一致性和人机工效平衡。聚合物套筒座承担握持、弹匣导向和机构支撑作用，金属套筒承担运动导向和外部防护。防滑纹理、扳机护圈形状、握把角度和套筒中心线共同决定使用者的指向感。三维建模时应避免只追求外形相似，而忽略各功能区域之间的连续关系：套筒运动轴线不能与握把握持轴线割裂，护圈轮廓不能压迫扳机手指，握把纹理不能侵入操作件运动范围。

　　在工程表达上，剖切视图适合用于教学、结构评审和外观方案沟通。通过黑白灰材质区分金属套筒、深色握把和内部空腔，可以快速呈现零件层次。若后续进入更细化的设计阶段，可在现有外形基础上补充导轨配合面、销钉位置、击发组件腔体、弹匣锁止面和套筒止动接触面，使模型从外观展示进一步过渡到结构校核。对于三维从业者而言，该案例的训练重点在于复杂曲面握把、规则防滑纹理阵列、薄壁内腔表达以及多零件装配边界的统一控制。
