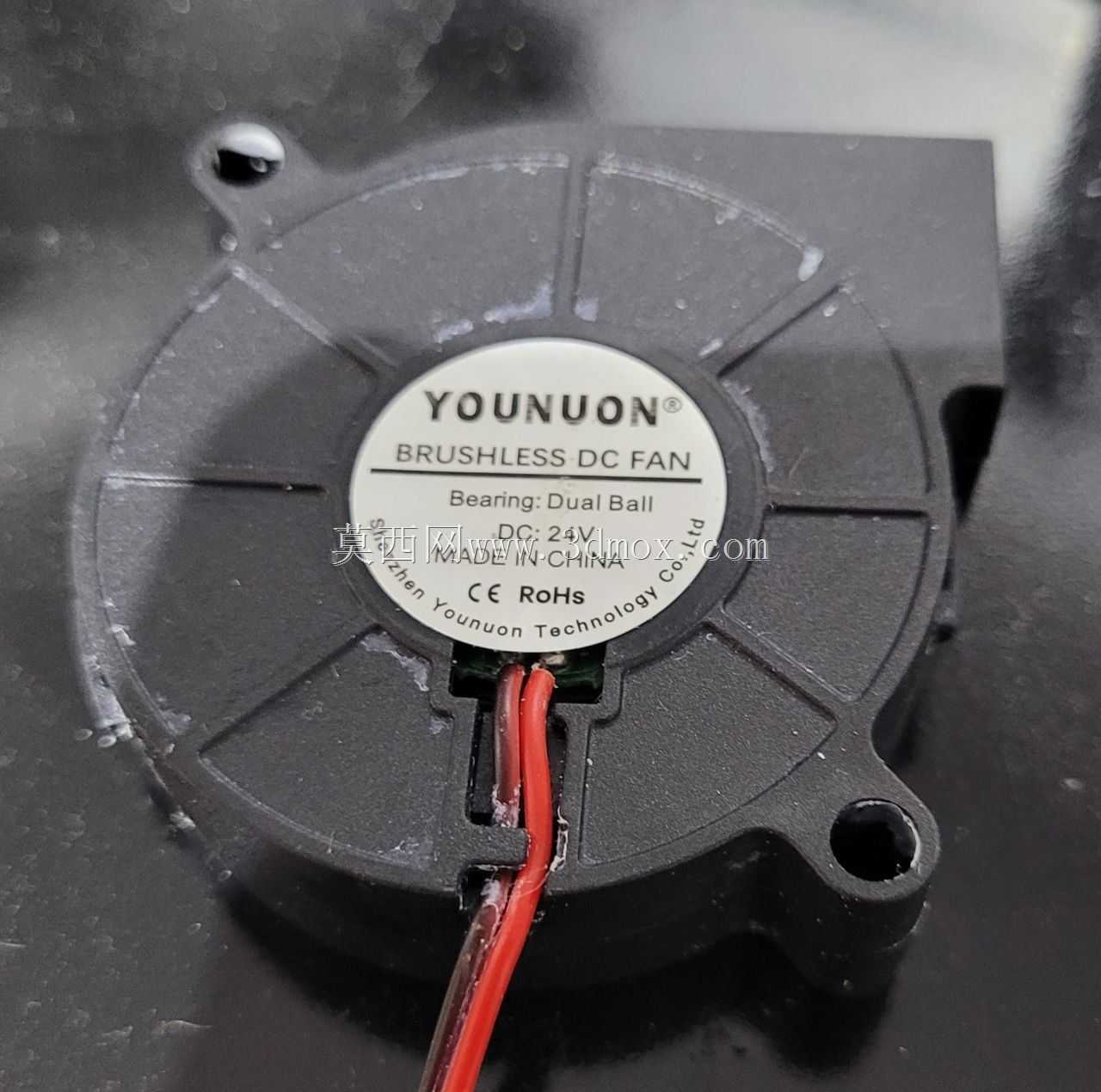

5015双滚珠液压轴承无刷冷却涡轮鼓风机

　　在桌面级增材制造设备、小型工控机柜以及紧凑型散热模组的布局里，风道空间往往被压缩到极限，传统轴流风扇难以在短距离内建立足够静压，5015规格的径向鼓风机正是针对这类受限工况开发的送风部件。该款鼓风机采用双滚珠液压轴承配合无刷外转子电机结构，整体外廓控制在50mm见方、轴向厚度15mm的边界内，进风侧沿电机轴向开设大面积导流栅格，出风侧则沿蜗壳切线方向收窄为矩形喷口，气流从轴向吸入后经叶轮离心加速，再由蜗壳导流沿径向高压喷出，能够在极小的安装纵深内输出集中、定向的高速气流。

　　从实际装机场景来看，这类鼓风机最常见的部署位置是3D打印机的热端冷却风道：喷头总成在连续挤出熔融耗材时，喉管散热段必须维持稳定低温，才能避免耗材提前软化造成堵头，而径向风机的高压出风可以顺着定制风道精准吹向散热鳍片，即便风道经过多次弯折、存在一定流阻，仍能保证足够风量穿透鳍片间隙；在打印PLA等需要快速冷凝成型的材料时，另一路同规格风机还会被引向喷嘴下方的模型区域，对刚挤出的丝材进行强制风冷，抑制悬垂部位翘曲、层间塌陷。除增材设备外，它也大量出现在小型激光雕刻机的排烟罩、工控电源的密闭腔体、笔记本外置散热底座以及车载小型新风模块中，承担“在狭窄空间里克服阻力送风”的任务。

　　结构设计上，叶轮采用前倾式多叶片径向构型，叶片前缘沿进风方向做圆弧导入，减少气流进入叶道时的冲击损失；蜗壳型线按照等环量原则逐步扩压，把叶轮甩出的高速动压尽可能转化为静压，这也是它相比同尺寸轴流风扇更能抵抗风道背压的核心原因。双滚珠液压轴承的选用，兼顾了长寿命与低噪音：滚珠承担径向与轴向的机械载荷，液压油膜则在高速运转时抑制滚珠与滚道间的金属摩擦振动，使得风机在长期竖装、横装甚至倾斜安装的姿态下，都不易出现轴承偏磨。电机部分采用2Pin直连供电，支持5V、12V、24V多种常见直流母线电压，接线定义简单，设备端只需通过调速板或PWM信号即可调节转速，适配不同主控板的驱动能力。

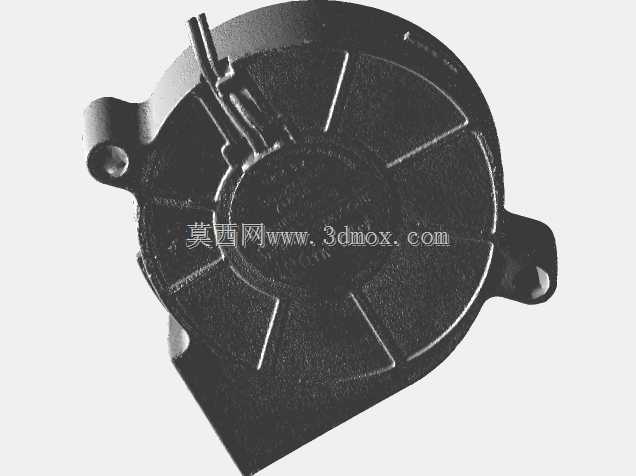

　　安装边界方面，50mm×50mm的方形壳体四角预留标准减震安装孔位，孔距沿用小型风机通用规格，可直接搭配硅胶减震钉固定在钣金支架或3D打印的风道支架上，15mm的厚度让它能够贴附在设备侧壁、龙门架背面这类原本难以容纳厚风机的位置；出风喷口的矩形截面尺寸与常见的5015风道转接件完全匹配，工程师在做整机布局时，只需在模型中预留出进风侧的避让空间，保证进风面不被线缆、结构件遮挡，即可发挥其设计风量。建模过程中，叶轮与蜗壳的配合间隙、轴承室与电机定子的同轴度、出线口的防拉扯结构都被完整还原，结构设计人员可以直接在此基础上截取安装接口、校核风道对接尺寸，也可以将其作为子装配嵌入整机散热系统的数字样机中，完成流道走向、干涉检查与风机选型验证。
