树莓派七寸触控显示屏防护安装外壳

　　这套壳体结构围绕七寸树莓派触控显示屏的现场使用需求展开，核心解决裸屏在桌面调试、设备内嵌、教学实验和小型工控终端场景中缺少防护、走线杂乱、安装定位不便的问题。裸LCD模组本身边框窄、排线外露，长期在工作台或设备机架上使用时，屏幕边缘容易被工具磕碰，FPC排线位置也会因反复拉扯出现松脱；外壳将显示面板四周包覆后，既给玻璃边缘留出缓冲边界，也为背部主控板、连接线和固定脚位提供统一承载基准。

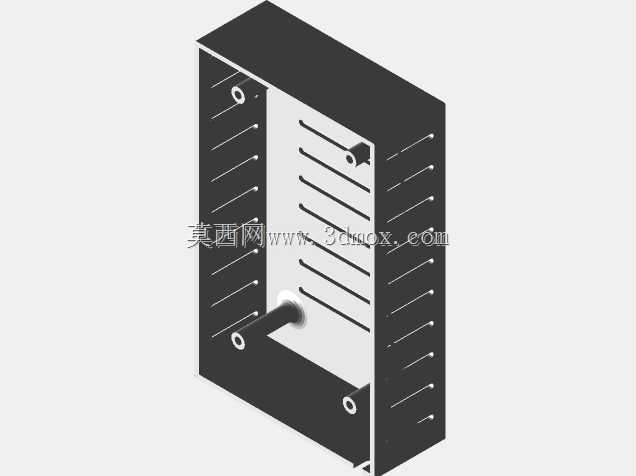

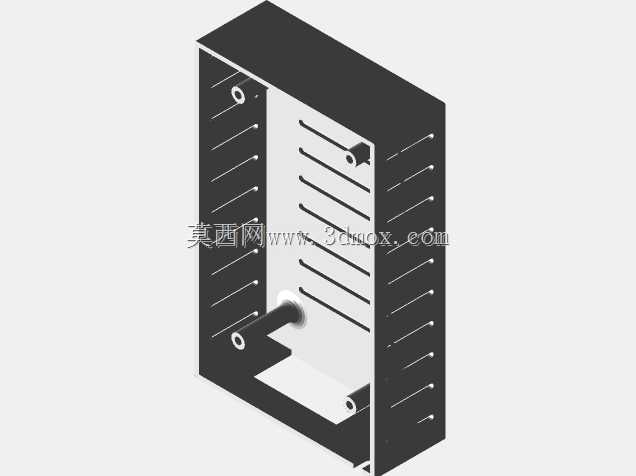

　　结构上区分封闭式与大开口两种壳体方案，二者适配的使用场景并不相同。封闭式版本背部遮挡完整，适合放置在公共展示位、教学桌面或粉尘较多的车间工位，能减少杂物直接落到电路板和插接口上；大开口版本则在背部对应USB记忆棒、HDMI线、电源线和触控排线的位置预留操作空间，现场调试时不用反复拆壳，就能直接插拔外设、更换U盘或调整线缆走向，对需要频繁刷写系统、外接传感器的开发场景更友好。

　　显示屏与壳体的连接采用四颗M3x35毫米螺钉，螺钉从背部对应柱位穿入后压紧屏体安装孔，柱位高度按照屏体厚度、缓冲间隙和背部走线空间综合设定。建模时需要重点核对螺钉柱的同轴度和端面平整度，柱位根部要留出加强筋，避免锁紧时塑料柱发白或断裂；屏幕正面边框不能压住可视区域，压边宽度既要保证面板不松动，也要给触控边缘操作留出手指活动距离。壳体四角做圆角过渡，既减少装配时的应力集中，也避免裸角在搬运中磕伤操作人员。

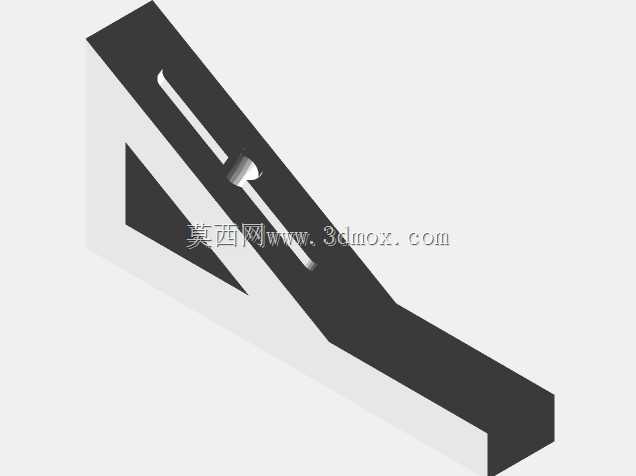

　　底部两个相同的支撑脚承担桌面倾角固定功能，支脚与壳体背部通过螺丝锁附，形成稳定的三角支撑关系。支脚的展开角度按日常触控操作视线设计，使屏幕后仰后既方便观看，也能在手指点击屏幕时减少晃动；支脚接触面需要适当加宽，降低桌面压强，木质工作台、铝型材台面或设备顶板上都能平稳放置。若用于机架内嵌，支脚可作为外部安装耳的参考基准，在背部预留孔位扩展锁附到钣金面板或型材立面上。

　　外形边界以七寸屏的长宽为基础，外框在屏幕四周均匀增加防护边，背部腔体高度覆盖LCD驱动板、树莓派主板及常见插头的插入深度。安装边界方面，不能只按屏幕本体厚度建模，必须把USB适配器突出长度、HDMI插头尾部折弯半径、电源线插拔空间一并计入，否则实际装配后会出现线缆顶壳、插头无法完全插入的问题。大开口区域的边缘要避开板载高元件位，同时在开口周边保留足够壁厚，保证壳体整体刚性。

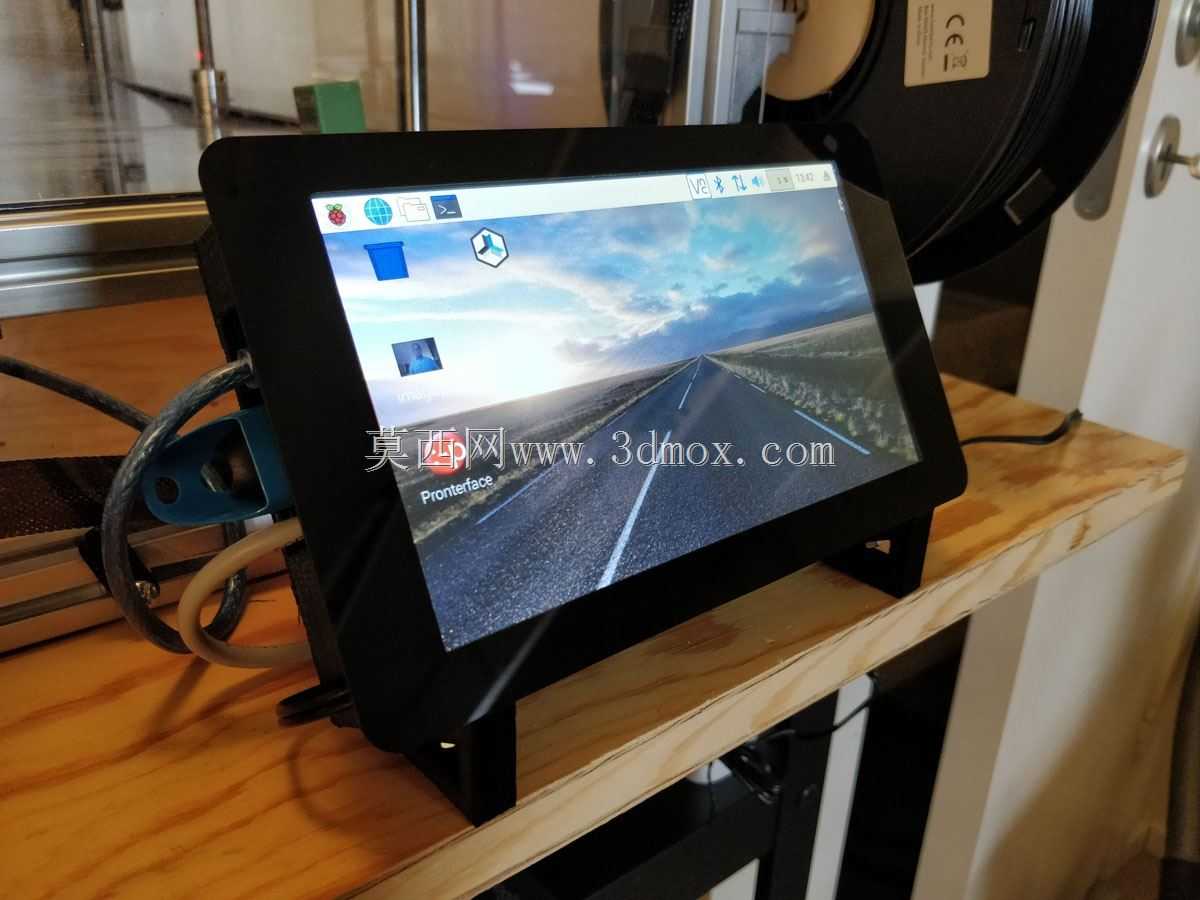

　　从工程应用看，这类外壳不仅是简单外罩，更是人机交互终端的安装载体。它可以用于小型设备状态显示、3D打印机操作面板、产线数据看板、机器人调试终端以及嵌入式教学平台。设计时将屏幕固定、主板防护、外设插拔、桌面支撑和外部安装几个功能合并到同一壳体逻辑中，使裸屏从易碎的电子模组转变为可独立放置、可嵌入设备、可反复维护的触控终端。
