ArduinoUno开源开发板实体结构

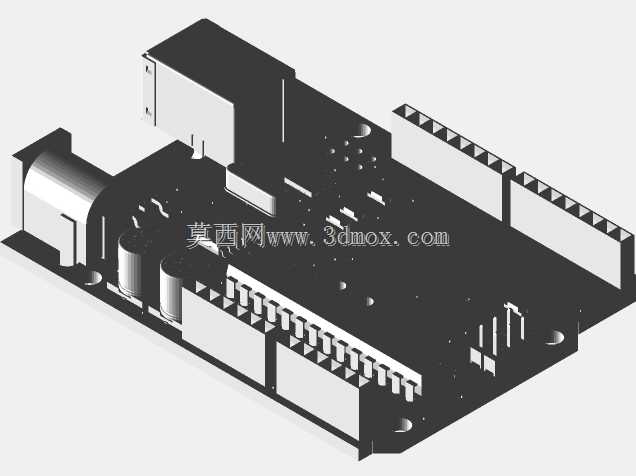

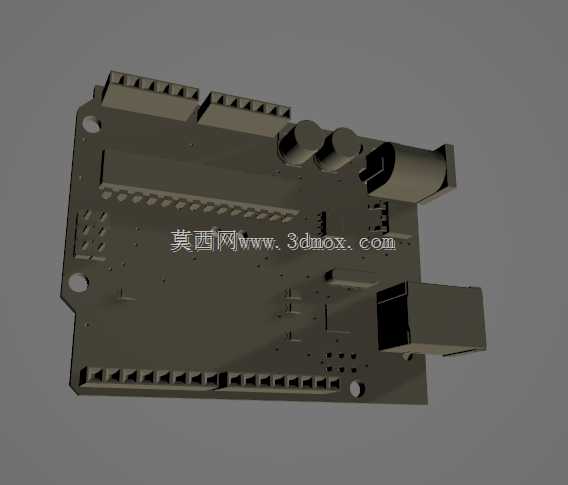

　　这块开发板的三维结构围绕Arduino Uno标准板卡展开，建模时没有把它当成单纯的平面电路板处理，而是把板体、排针、电源接口、USB接口、直流插座、复位按键和板载元件的高度关系全部纳入同一装配空间。对于做小型自动化设备、教学实验台、传感器验证夹具或者嵌入式控制箱的人来说，这类模型的价值不在于展示芯片细节，而在于确定控制板在整机中的安装边界、接线空间和外围干涉情况。

　　从实际布置看，板卡四角保留了安装孔位，孔位附近需要留出螺钉头、铜柱和绝缘垫圈的空间。若设备外壳直接压在板面上，排针顶端、USB接口金属壳和直流电源插座都会成为高度方向的限制因素。建模时把这些凸起件单独表现出来，可以在结构评审阶段提前判断上盖内表面是否需要开槽，侧板开孔是否与接口中心线对齐，线束弯折半径是否会被外壳筋位压住。

　　板体长边两侧的排针是外围扩展的主要接口，引脚沿板边连续分布，适合插接传感器模块、驱动模块、面包板转接板或自定义端子板。三维结构中保留排针高度后，就能检查垂直安装的扩展模块是否会与旁边电容、接口或外壳立柱发生碰撞。若项目采用杜邦线连接，排针周围还应预留手指插拔和线束散开的空间；若采用屏蔽板叠装，则要重点核对上层模块与板载直流插座、USB座之间的高度差。

　　电源输入区域位于板体一侧，圆柱直流插座和板载稳压相关元件构成明显的局部凸起。设计设备外壳时，这个区域往往需要开设电源插孔，并在插座后方保留插头插入深度。若插头长期受侧向力，插座焊点会承受额外弯矩，因此外壳开孔不宜过松，内部也可以通过限位筋分担插头重量。USB接口则常用于程序下载和串口通信，接口位置需要与设备维护面一致，避免装机后只能拆开外壳才能接线。

　　板面上的电容、按键、接口和芯片区域虽然在机械结构中不是运动件，但它们决定了内部可用高度。很多控制箱在布置时只关注PCB外形轮廓，忽略元件高度，结果装配后出现上盖压件、线束顶壳、接口错位等问题。该模型把主要元件的体积关系表达出来，适合在机柜、安装板、3D打印外壳和小型台式设备中做空间校核。

　　安装方式上，这类板卡常见于四种场景：一是通过铜柱固定在设备底板上，周围布置继电器、电机驱动和端子排；二是嵌入教学实验箱，面板露出USB、电源和常用引脚；三是安装在机器人小车上，配合传感器扩展板完成运动控制；四是作为原型验证板固定在工装夹具附近，用于快速确认传感器信号和执行机构逻辑。不同场景对边界的要求并不相同，机器人平台更看重重量、振动和线束固定，实验箱更看重接口暴露与防误插，工业样机则更关注与端子台、线槽和外壳的配合。

　　从结构设计思路看，板卡本体呈薄片状，真正影响装配的是边缘接口和上方元件。四角孔位可采用M3螺钉配合尼龙铜柱固定，支撑柱不宜过高，否则振动时板体容易产生挠度；也不宜过短，否则焊点底部与安装板之间缺少绝缘间隙。若设备环境存在金属碎屑或导电粉尘，板体下方应保留绝缘片或采用非金属支架，避免焊点与金属底板接触。

　　接线边界方面，两侧排针外扩的杜邦线会占用板边以外的宽度，线束若从同一侧引出，应在模型中继续建立线束直径和弯曲段，而不是只画到引脚端点。USB线和直流插头同样具有实体尺寸，插头外壳、线缆护套和弯折段都会影响后盖关闭。对于需要频繁搬运或演示的设备，接口附近可设置压线结构，减少线缆摆动对插座的拉扯。

　　散热与维护也不能完全忽略。板载稳压元件在持续驱动外围负载时会产生热量，若外壳把板卡封闭在狭小空间内，应避免高温元件紧贴壳体或被线束覆盖。复位按键等需要操作的部位，若不希望用户直接接触电路板，可在外壳上设置轻触按钮传导结构；若完全不需要外部操作，则可以让外壳遮挡，防止调试后误触。

　　整体来看，这份结构把开发板从二维原理图转化为可参与设备布局的实体对象，重点服务于安装孔位核对、接口开孔、外壳间隙、扩展模块叠装和线束路径规划。把它放入整机三维环境后，结构工程师可以在加工外壳或裁切安装板之前发现干涉问题，嵌入式开发者也能更直观地评估控制板在原型设备中的摆放方式。
