运动相机可调铰接固定支架结构

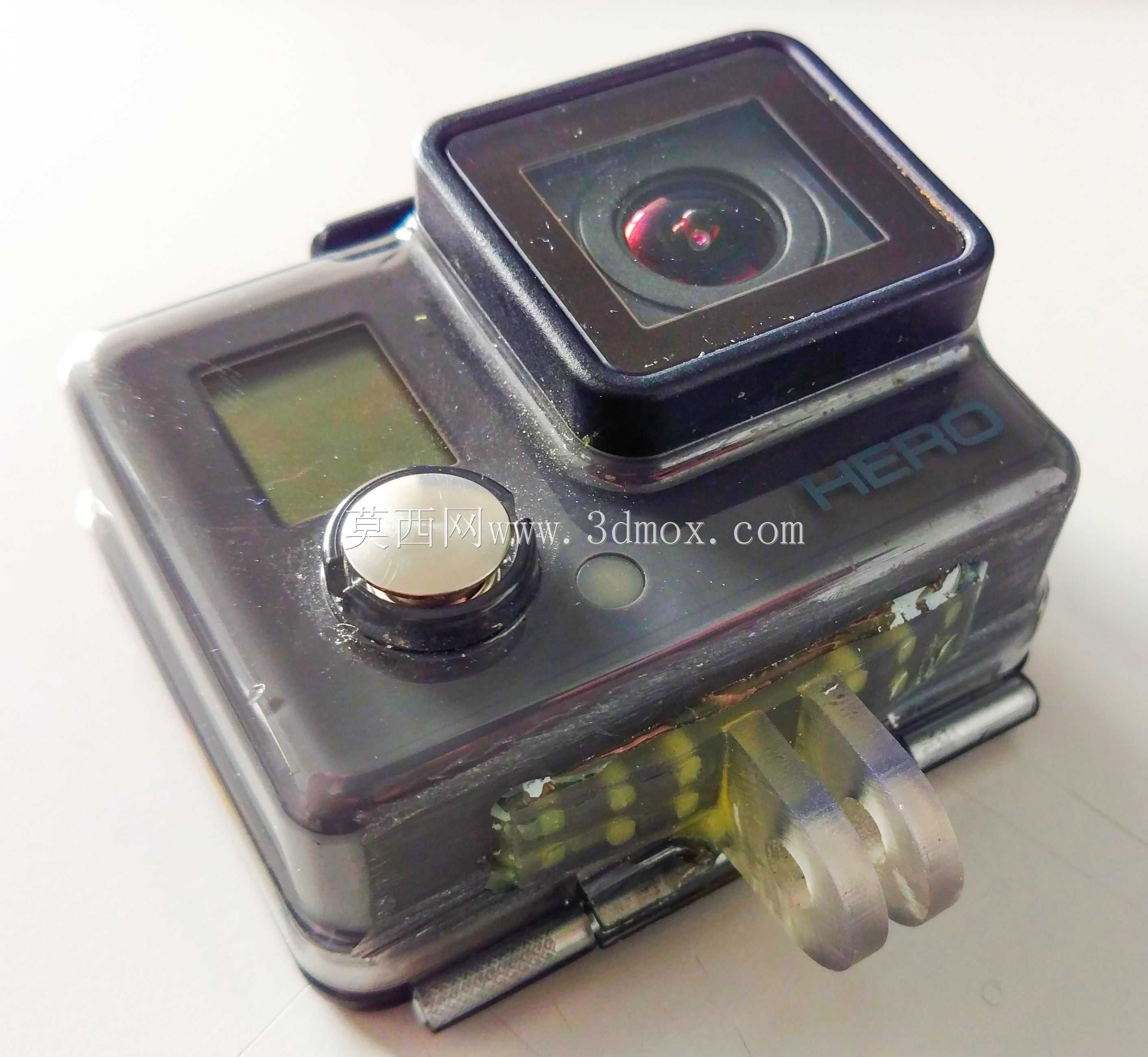

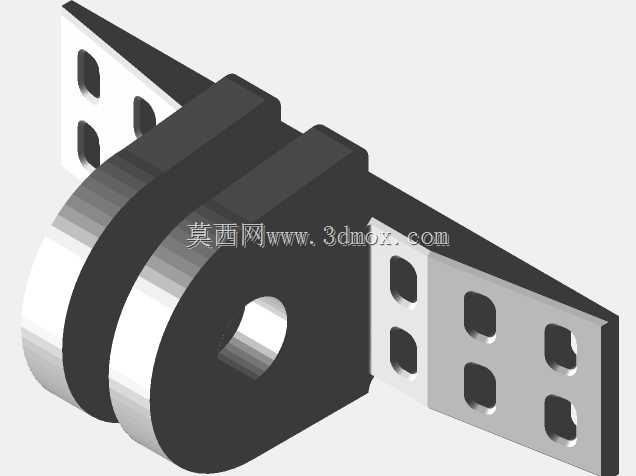

　　该铰接件面向运动相机在户外拍摄、车载记录、极限运动跟拍、工装夹具临时挂载等场景中的角度调节需求，替代原厂延伸臂或损坏的连接铰链，使相机能够在不同安装基面之间保持可转动、可锁止的连接关系。结构主体采用中部双耳铰接座与两侧多孔安装翼板组合的形式，中间回转区域设置同轴通孔，可穿过标准锁紧螺栓或快拆销轴，形成绕单一轴线旋转的转动副；两侧翼板按运动相机通用安装孔距布置长圆形与方形组合孔位，既兼容GoPro系列原厂指状接口的两齿/三齿啮合间距，也能通过M5规格紧固件连接自拍杆、头盔底座、车把夹具、胸带背带或桌面三脚架。

　　从受力路径看，相机载荷首先由侧翼安装孔传递至翼板，再经翼板与中部筒体的过渡圆角汇入铰接回转体，最终由销轴传递到对侧支架。中部筒体采用双层叠片式轮廓，外侧圆弧面提供较大的抗弯截面，内层通孔保证销轴穿过并控制径向间隙；筒体与翼板之间保留连续壁厚，避免在打印或注塑成型时出现局部薄区。侧翼上的开孔并非单纯减重：靠近铰接端的孔用于与相机底座齿形对位，远端孔用于调整螺栓穿装位置，孔间实体带形成多条传力肋，使翼板在悬臂挂载时不易翘曲。

　　设计思路上，该件把“角度调节”和“接口兼容”放在同一零件中完成。中部回转轴线决定相机俯仰角度，侧翼孔阵列决定安装方向与连接对象；当铰链夹紧时，翼板与相邻底座齿面贴合，摩擦与齿面啮合共同抵抗相机振动；松开紧固件后，两侧可相对旋转，使用者根据拍摄构图选择俯仰角，再重新锁紧。孔位采用圆角矩形与沉台轮廓，能够容忍一定的装配偏差，也便于FDM打印时减少支撑接触面积；外露边缘设置小倒角，避免操作时刮手，并降低塑料件尖角应力集中。

　　安装边界方面，零件整体呈对称展开的折板形态，中部回转体直径约占总宽的三分之一，两翼向相反方向伸展，翼板厚度按常见运动相机接口间隙控制，确保能插入标准指状连接座。销轴孔轴线与翼板安装面保持垂直，装配后相机旋转平面与支架延伸方向一致；侧翼最外孔到回转中心的距离决定力臂长度，设计时需在调节范围与结构紧凑性之间平衡：力臂过长会增加振动弯矩，过短则限制孔位布置和扳手操作空间。实际建模时应重点核对孔距、齿槽宽度、销轴孔径以及两翼闭合后的总厚度，保证与原厂快拆螺丝、螺母和指形接头互换。

　　在工程应用中，这类小件虽然尺寸不大，但对接口尺寸一致性要求较高。三维结构处理时，回转孔建议标注配合公差，翼板孔位可按轻量化连接取适当间隙；若采用3D打印，应使层纹方向尽量避开销轴受剪的薄弱面，并在铰接夹持区增加壁厚。若用于批量注塑，则需关注厚薄过渡、拔模斜度和孔边熔接线位置。整体结构兼顾了替换维修、快速改装和多场景挂载，适合作为摄影辅件、轻型检测相机支架以及便携式设备铰接连接模块使用。
