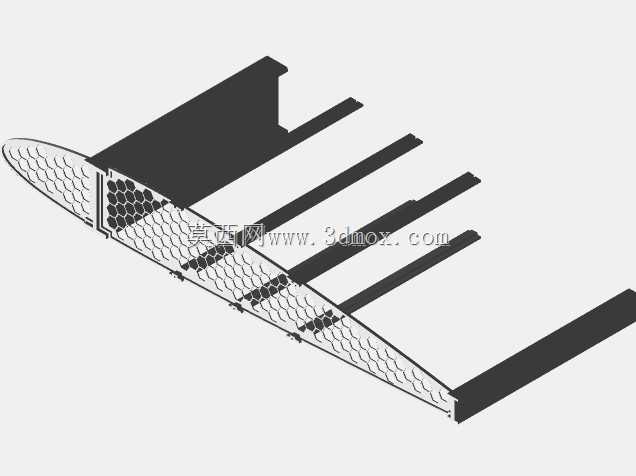

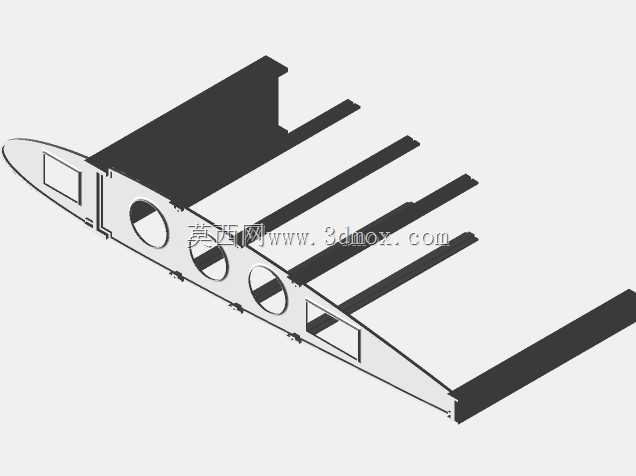

塞斯纳172天鹰机翼盒段结构重设计

　　这套机翼盒段结构针对轻型通用航空上单翼飞机的翼身承载段开发，重构范围覆盖从翼根对接端面到外侧翼段的完整翼盒主体，整合了前缘翼型整流段、主承力翼梁、多根纵向桁条、翼肋支撑骨架与上翼面蒙皮对接结构，完全贴合塞斯纳172天鹰这类轻型通航飞机的实际装机使用场景。日常通航作业里，这类翼盒要持续承受巡航阶段的气动升力、起降过程的突风交变载荷、地面滑行的颠簸冲击，还要为机翼油箱预留安装空间、为襟翼副翼等操纵舵面提供铰接支点，结构冗余度和疲劳寿命直接决定整机飞行安全。

　　设计推进时没有直接沿用原版翼盒的钣金拼接方案，先从翼型基准出发拉通整条翼展的外形控制线，把翼根处较高的翼型高度、向翼尖逐步收窄的厚度变化完全还原，保证盒段外表面和机翼理论外形零偏差，避免后续装配蒙皮后出现外形阶差、破坏翼面气动连续性。承力布局上采用双梁式主承力架构，前后两根主翼梁沿翼展方向贯通，梁的腹板采用立置薄壁构型，上下缘条分别和上下蒙皮连接，把气动升力产生的弯矩高效转化为缘条的拉压载荷；梁之间沿展向均匀布置多块冲压成型翼肋，翼肋上开出对应桁条的避让缺口，既给蒙皮提供横向支撑、维持翼型截面形状，又把蒙皮传递的局部气动剪力分流到主翼梁上。纵向布置的多根长桁沿翼展方向贴合蒙皮内壁，把大面积蒙皮分成多个小跨度承压区，大幅提升蒙皮的抗失稳临界应力，避免机动飞行时蒙皮出现鼓包、褶皱。

　　翼根对接端特意做了加厚安装法兰，法兰上预留的螺栓孔位和机身侧的机翼接头完全对位，现场装机时不需要二次修配孔位，对接后可以把翼盒的全部载荷均匀传递到机身加强框上。前缘段采用半封闭整流构型，内部预留了防冰管路、航行灯线束的铺设通道，前缘和主翼盒的对接边设计成阶梯搭接形式，连接后接缝平整，既降低巡航阻力，也能阻挡雨水、沙尘渗入翼盒内部腐蚀结构件。上翼面开设的多个检修口盖预留位，对应翼盒内部的燃油管路、操纵钢索的日常检查点，维护人员不需要拆解整个蒙皮就能完成内部巡检、故障排查。

　　整个结构的安装边界严格匹配原机机翼的装配公差：翼根端面的对接平面垂直度、梁轴线的同轴度都控制在航空装配允许的偏差范围内，既可以作为新机制造的翼盒加工参考，也能用于老旧通航飞机的翼盒损伤替换、结构改装验证。建模过程中同步完成了载荷工况的受力梳理，对高应力区的梁缘条、翼根连接角片做了局部加厚，在控制整体结构重量的前提下，满足通用航空轻型飞机的结构强度要求，适配飞行训练、短途通勤、农林作业等多种实际使用场景。
