增材制造竞赛用弯臂支撑构件

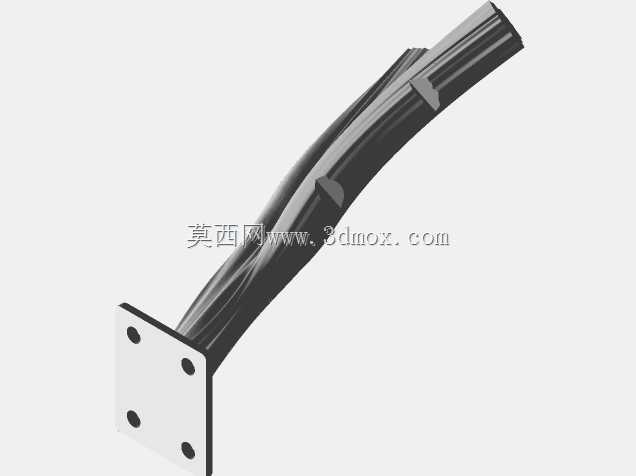

　　该构件为增材制造工艺专项设计的异形弯臂支撑结构，整体采用一体化成型思路，将底部安装法兰、中段渐变弯臂、顶端对接接口整合为单一连续实体，无需额外装配拼接，适配粉末床熔融等主流金属或高分子增材加工流程，规避了传统多零件焊接、螺栓拼接带来的接缝应力集中、装配公差累积问题。底部安装端为方形法兰板，板面上预留四个呈矩形阵列分布的沉头安装孔，孔位间距按照标准工业安装接口排布，安装时可直接穿过紧固件将构件固定在基座、设备机架或者竞赛指定工装平台上，法兰板与弯臂衔接位置做了大圆角过渡，避免直角拐角处出现应力集中断裂风险。中段臂身采用空间扭转弯曲形态，并非简单平面圆弧弯管，臂身截面从底部法兰处的宽矩形逐步向顶端收窄，同时沿臂长方向做连续扭转变换，

　　截面轮廓自带多道加强棱结构，在不额外增加整体壁厚、不堆砌多余材料的前提下，大幅提升臂身的抗扭、抗弯截面模量，既可以承受端部挂载载荷产生的弯曲力矩，也能抵消侧向载荷带来的扭转形变，相比等截面直臂结构，在同等承载能力下整体重量降低三成以上，充分发挥增材制造可实现复杂拓扑形态的工艺优势。顶端对接段设计为扁平插接接口，接口端面预留匹配对位槽，可直接和竞赛任务中的末端执行器、功能挂载模块快速对位拼接，接口处的壁厚做局部加厚处理，承受对接插拔的交变载荷时不会出现接口开裂、形变松脱问题。实际应用场景中，这类弯臂支撑构件可作为轻量化机械臂的主承力臂、工装夹具的延伸支撑支架、3D打印设备的异形安装托架，也可用于教学实训中演示增材制造拓扑优化、

　　一体化成型的设计逻辑。建模过程中所有曲面均做连续G2过渡，不存在碎面、重叠几何或者非流形边，导出的网格模型壁厚均匀，最小壁厚满足增材制造的最小成型尺寸要求，悬空区域的倾斜角度均大于工艺临界自支撑角度，打印过程中无需额外添加大量支撑结构，既减少了支撑材料的浪费，也降低了后处理打磨去除支撑的工作量，成型后仅需对安装孔、对接配合面做简单精加工即可直接投入使用。安装边界方面，底部方形法兰的外接轮廓尺寸适配常规工业铝型材工作台的安装孔距，四个安装孔可兼容M6、M8两种常用紧固件规格，弯臂整体扭转弯曲的运动包络空间在建模阶段已做干涉校验，臂身扭转过程中不会和周边基座、相邻工装部件发生碰撞，顶端接口的配合公差按照IT7级精度预留，

　　装配后挂载间隙控制在0.1mm以内，保证末端执行器运行时的定位精度。结构设计阶段通过有限元仿真校核，在额定挂载载荷下臂身最大形变远小于允许挠度阈值，应力峰值远低于所选成型材料的屈服强度，长期循环加载下不会出现疲劳失效，整体形态完全跳出传统机加工、焊接工艺的结构限制，把增材制造“形状跟随受力”的设计特点充分体现出来，既可以作为技能竞赛的实操加工考核样件，也能为工业场景中小批量定制化轻量化支撑构件的设计提供参考范式。
