水下运动相机防水密封防护舱结构

　　这套水下相机防护结构面向近岸浮潜、水肺潜水、水下检修记录、泳池训练拍摄以及浅水水域科考取证等场景，核心目标是在不改动运动相机本体的前提下，为常规便携运动相机提供可重复拆装的承压防水外壳。实际使用中，相机并不直接暴露在水中，而是整体置入舱体内部，镜头轴线对准前端透明视窗，机身上的启停、模式切换按键通过舱顶的防水操作位完成触发，使用者无需开盖即可在水下完成拍摄控制。

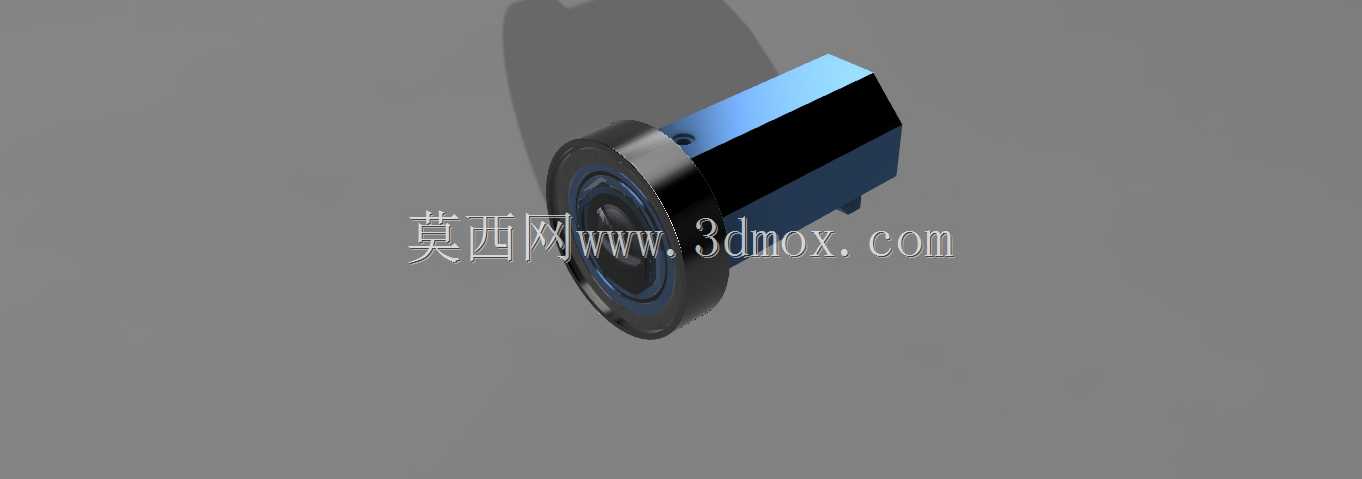

　　结构上采用主体筒身与前端盖分离的两段式布局，这种划分并非单纯为了造型，而是围绕密封、加工和维护三方面确定。主体筒身承担容纳相机、提供安装基准和连接外部支架的作用，前端盖则负责固定透明镜片、限制镜头视场边界并形成前端密封面。两者之间依靠较大截面的橡胶O型圈实现周向密封，装配时盖体沿筒身轴向贴合，再通过带帽螺钉压紧；螺钉不需要很大的预紧力，只要让密封面均匀压缩橡胶圈即可，过度锁紧反而会造成O型圈剪切或塑料件局部应力发白。

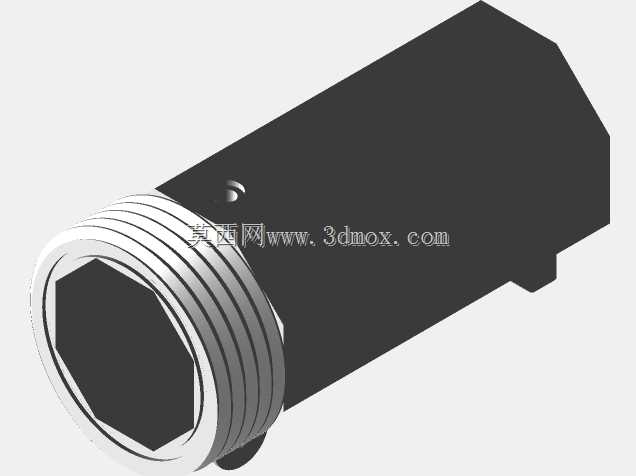

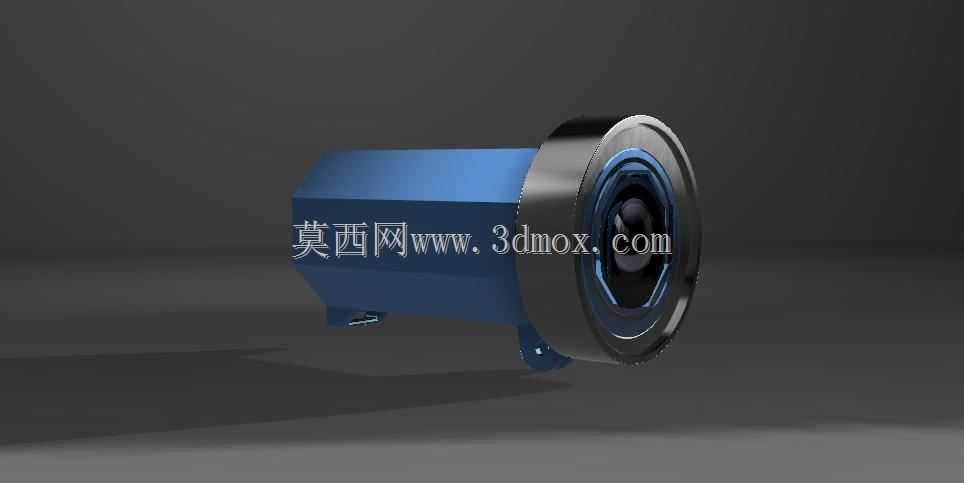

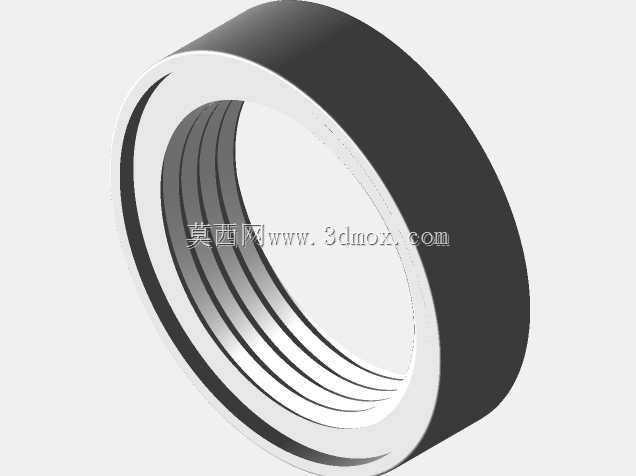

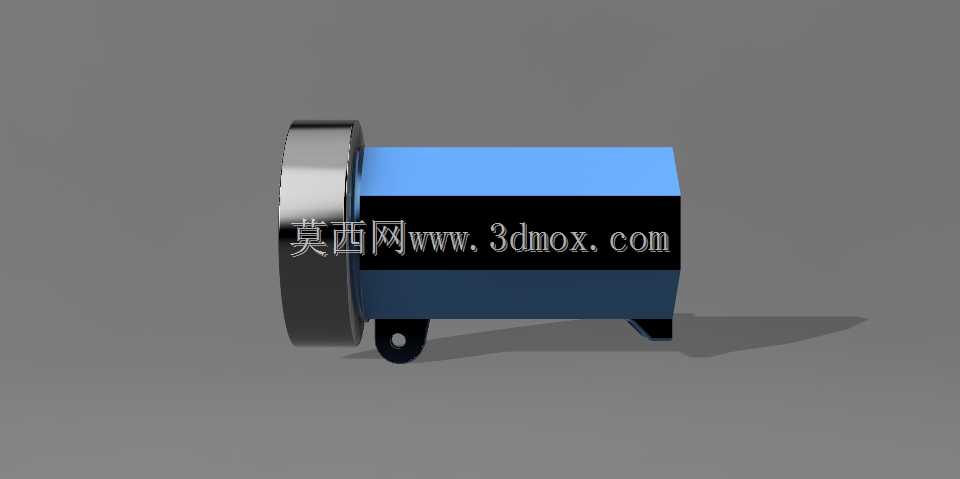

　　筒身外形以多边形截面为基础，而非简单圆管。这样处理有两个实际价值：一是相机置入后不容易绕光轴转动，内部空间可以更紧凑地贴合相机长宽方向；二是外部支架、绑带或夹具搭接时，平面侧壁比圆弧面更容易获得稳定定位。前端盖区域设置明显的环形台阶，黑色端框与蓝色筒身形成层次，台阶同时作为透明镜片压装、O型圈限位和盖体对中的结构边界。镜头前方保留足够的空腔，避免镜片内表面紧贴相机镜头，减少水雾、眩光和接触摩擦对成像的影响。

　　透明视窗分为镜片与底座两部分考虑。底座可随主体一起通过增材制造完成，用于承担定位和压持；镜片则采用有机玻璃或普通玻璃类透明材料，加工后按镜头视场切割修配。镜片边缘需要平整压合，不能只靠胶层填满大间隙，合理做法是让底座提供连续承压面，再配合密封胶或软垫圈阻断水路。视窗外径要覆盖相机镜头的最大广角视场，尤其边角位置不能让端盖内壁进入画面；同时镜片又不能无限制放大，否则会增加盖体尺寸和正面受水阻力。建模时应沿镜头视锥向前做截交检查，确认在最近对焦距离和最大广角状态下，筒壁、压圈和螺钉头均不产生暗角。

　　舱顶按键区域采用小尺寸按钮、小O型圈和销钉组合。按钮穿过舱壁孔位，橡胶圈位于按钮台阶与孔口之间，销钉用于限制按钮脱出并保持按压行程。该部位的孔径不宜过大，按钮与孔之间保留轻微活动间隙，保证按压后能够回弹；密封圈则要被稳定夹持，避免每次按压时发生滚动。外部按钮位置应与相机机身按键对应，使用者戴潜水手套时仍能凭凸起轮廓找到操作点。

　　筒身底部预留与通用潜水托盘连接的安装界面，其思路是兼容常见运动相机支架的间距和固定方式。安装面需要尽量靠近相机重心，减少水中悬停或拖行时舱体绕支架翻转的力矩。支脚或连接凸台不能与舱内相机、电池仓位置干涉，背部开盖路径也要保持顺畅。若将该防护舱装在自拍杆、头盔支架或船舷固定架上，底部连接区应能承受水流冲击带来的反复载荷，因此根部过渡处应设置圆角和加强肋，避免打印层间受力后开裂。

　　从密封可靠性看，所有穿过舱壁的位置都是风险点，因此设计中尽量减少开孔数量。主舱口采用大O型圈，按钮处采用小O型圈，镜片处采用连续压面，这三条密封路径需要在三维模型中分别检查压缩量、装配顺序和维护可达性。主体打印完成后，内壁和密封面建议做薄层防渗处理，原因是增材制造件表面存在细微层纹和孔隙，即使外观完整，在水压作用下也可能出现缓慢渗湿。防渗层不能堆积到O型圈配合面上，否则会影响盖体贴合。

　　尺寸边界方面，舱体长度由相机机身长度、前端镜片安全距离和后端盖封闭余量共同决定；外径则受镜头视场、按键位置和手持握持宽度约束。前端黑色环框的外径大于筒身，既为镜片压装提供空间，也在舱体意外碰撞岩石或船舷时优先接触外部物体，保护中部筒身。筒身侧面不宜布置突兀凸起，以免在水中挂住绳索、渔网或潜水软管；必要的加强结构应尽量顺着轴向布置，并在端部做圆滑过渡。

　　装配逻辑上，先将相机放入筒身并确认镜头与视窗同轴，再合上前端盖，按对角顺序逐步拧紧带帽螺钉，使O型圈受力均匀。按钮组件应在筒身完成后单独检查回弹和密封，透明镜片则在盖体密封面确认平整后安装。维护时，O型圈应避免泥沙划伤，装配前清除砂粒和毛发；镜片内外表面在合盖前擦拭干净，因为封舱后内部很难再处理指纹或雾气。整体结构不追求复杂机构，而是以少开孔、易打印、易检查、易维护为原则，在有限尺寸内实现水下拍摄所需的防水、防护和支架扩展能力。
