冠脉介入用网状金属支撑植入器械

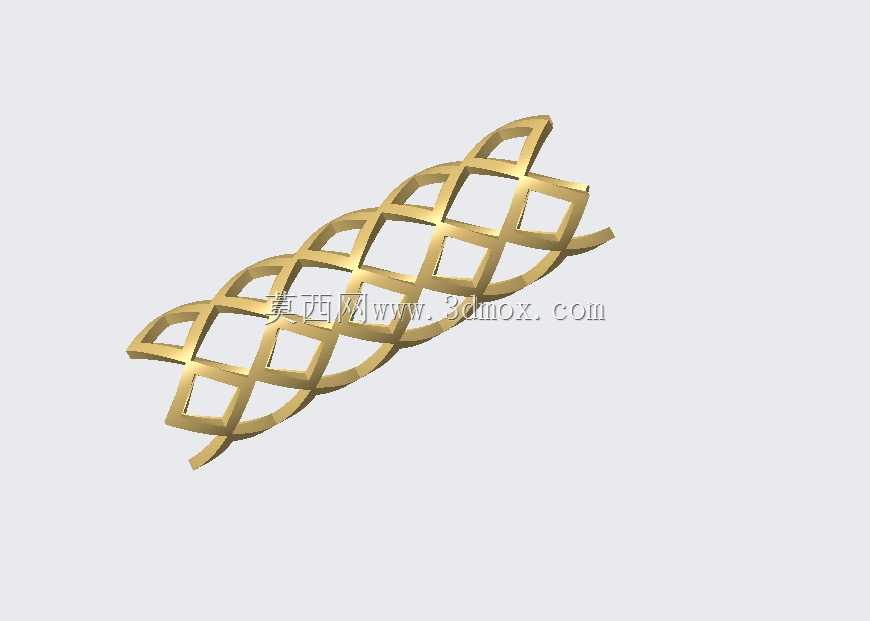

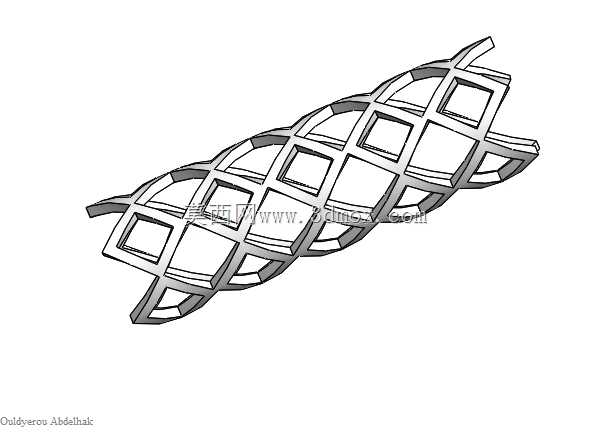

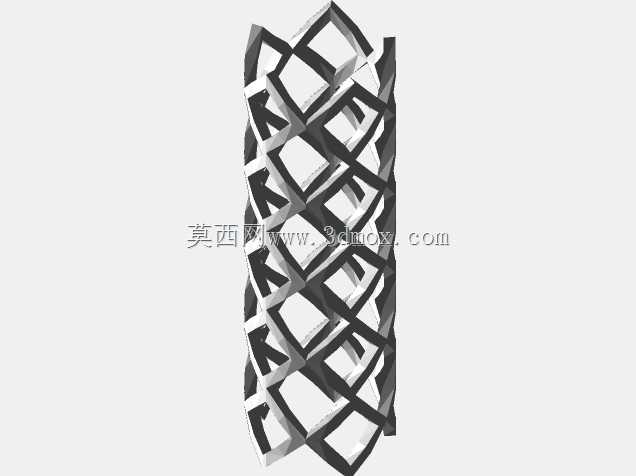

　　这款网状管状植入构件的三维结构，核心面向经皮冠脉介入治疗的临床使用场景，对应球囊扩张成形术后血管弹性回缩、内膜夹层塌陷的临床痛点，构件整体为镂空菱形网格的薄壁圆筒构型，没有实体管壁的封闭结构，所有支撑筋条沿圆筒周向与轴向交错排布，相邻筋条的连接节点形成连续的菱形开孔，既保证径向支撑刚度，又留出足够的管壁贴合面积与血液流通孔隙。

　　从实际植入流程的边界条件来看，该构件在未释放状态下会被压握收缩在球囊导管的远端，压握后的外径需要适配临床常用的冠脉指引导管内腔，常规适配6F指引导管的压握态外径控制在0.8~1.2mm区间，整体轴向长度根据靶病变长度覆盖需求分为不同规格，常见长度区间在8mm到30mm之间，扩张释放后的标称直径覆盖2.5mm到4.0mm，匹配人体冠脉主干的常见血管内径范围。建模过程中首先要确定的是扩张态的基准轮廓：以中心轴线为基准建立圆柱坐标系，所有筋条的中心线都落在基准圆柱面上，筋条采用等截面矩形或者带圆角的扁丝截面，截面厚度通常在0.08~0.15mm，宽度在0.08~0.2mm，这个尺寸区间的设定需要平衡两个核心性能：一是径向支撑力，足够的截面模量可以抵抗血管壁的弹性回缩压力，避免术后出现支架塌陷；二是轴向柔顺性，过厚的筋条会让整个网管刚性过大，无法顺着冠脉血管的自然弯曲走行贴壁，甚至在血管弯折处出现筋条翘起、刺激血管内膜引发增生。

　　网格构型的设计思路上，这种交错菱形网属于激光切割网管的经典构型，区别于编织支架的丝材交叉缠绕结构，该结构一般由医用级钴铬合金或者不锈钢薄壁管经激光蚀刻切割成型，切割完成后再进行电化学抛光、表面处理，所有筋条的棱边都做圆弧过渡，不存在尖锐棱角，避免植入后划伤血管内膜。相邻菱形单元的连接位置采用圆弧过渡而非直角硬连接，这个细节在建模时很容易被忽略：硬直角连接在支架压握收缩、球囊扩张的大变形过程中会出现严重的应力集中，反复变形下容易出现筋条断裂，而圆弧过渡的连接段可以让扩张过程中的塑性变形均匀分布在整个筋条长度上，扩张后每个菱形单元均匀张开，不会出现局部网格拉伸过度、部分网格未完全展开的贴壁不良问题。

　　从功能特性层面拆解，镂空网格的开孔率是核心设计指标，这款结构的开孔率控制在80%以上，高开孔率带来三个实际使用优势：第一，球囊扩张时，支架压握在球囊外，高开孔率不会遮挡球囊表面的药物涂层，后续如果搭载药物洗脱载体，药物可以透过网格孔隙均匀接触血管壁；第二，植入后如果靶病变位置存在冠脉分支血管，网格的菱形开孔不会完全封堵分支开口，保留后续对分支血管进行介入操作的通路；第三，更少的金属植入占比意味着更低的异物刺激，减少血管内膜过度增生导致远期再狭窄的概率。

　　建模时的变形适配逻辑需要重点考量：支架从压握态到扩张态，周向筋条会发生弯曲张开，轴向长度会出现轻微的短缩，设计阶段需要提前补偿短缩量，保证扩张释放后，支架的两端可以完全覆盖靶病变的两端，避免病变边缘没有被支撑覆盖出现术后边缘再狭窄。支架的两端筋条做略微外展的圆弧收边，没有突出的尖锐端头，防止释放过程中端头刮蹭血管壁造成夹层。整个构件没有额外的焊接点或者拼接结构，所有筋条为一体切割成型，结构一致性好，在进行有限元仿真时，可以对单段菱形网格做周期性边界条件分析，模拟压握、扩张、血管脉动受力三个工况下的应力分布，确保最大应力值低于合金材料的疲劳极限，满足植入后数千万次心跳脉动载荷下的长期疲劳寿命要求。

　　和外周血管使用的大尺寸支架不同，冠脉用的这款网管结构对轮廓尺寸的公差要求极严，扩张后的圆度偏差需要控制在0.1mm以内，保证整个圆周面都可以均匀贴靠血管内壁，不会出现局部缝隙导致血液渗入支架和血管壁之间形成血栓。网格的筋条排布在轴向没有连续的直筋段，所有支撑段都是斜向交错，这样的布局让支架在通过钙化迂曲的血管段时，可以随导管的弯曲发生自适应的小角度偏转，不会出现直筋段顶在血管弯曲内侧造成输送阻力过大的问题。
