瓦力履带式科幻清理机器人结构造型

　　该造型围绕一台小型履带式清理机器人展开，整体结构以紧凑箱式机身、双侧履带行走机构、双目俯仰头部和可抬升机械臂为核心。工程建模时，机身被处理为承载主体，内部需要容纳动力、传动、控制、感知与能源相关模块，外部则保留明显的维护面板、警示标识、传感器窗口和操作显示区域。履带布置在机身左右两侧，接地长度大于机身宽度的一半，使设备在松散地面、碎石堆、废墟场地或室内障碍环境中都能获得较稳定的支撑。履带前端和后端设置上扬导向角，能够越过小型台阶、砖块、管线和不平整地面，适合清理、巡检、展示教学以及影视主题装置等场景。

　　从实际用途看，这类小型履带平台并不追求高速移动，而强调低速通过性、姿态稳定性和近距离作业能力。机身前部可配置抓取、推扫、夹持或观察组件，头部双目区域对应视觉感知与环境识别功能，颈部的回转和俯仰结构使感知单元不必随整机频繁转向，即可完成目标搜索、路径确认和作业点定位。机械臂位于机身前部两侧，臂端保留夹爪与工具接口的造型逻辑，可用于拾取小型杂物、搬运轻量样品或配合末端执行器完成简单操作。若将其转化为真实设备，履带底盘需要重点校核驱动轮、导向轮、托带轮、履带板和张紧机构之间的运动关系，避免在转向、爬坡和越障时出现干涉。

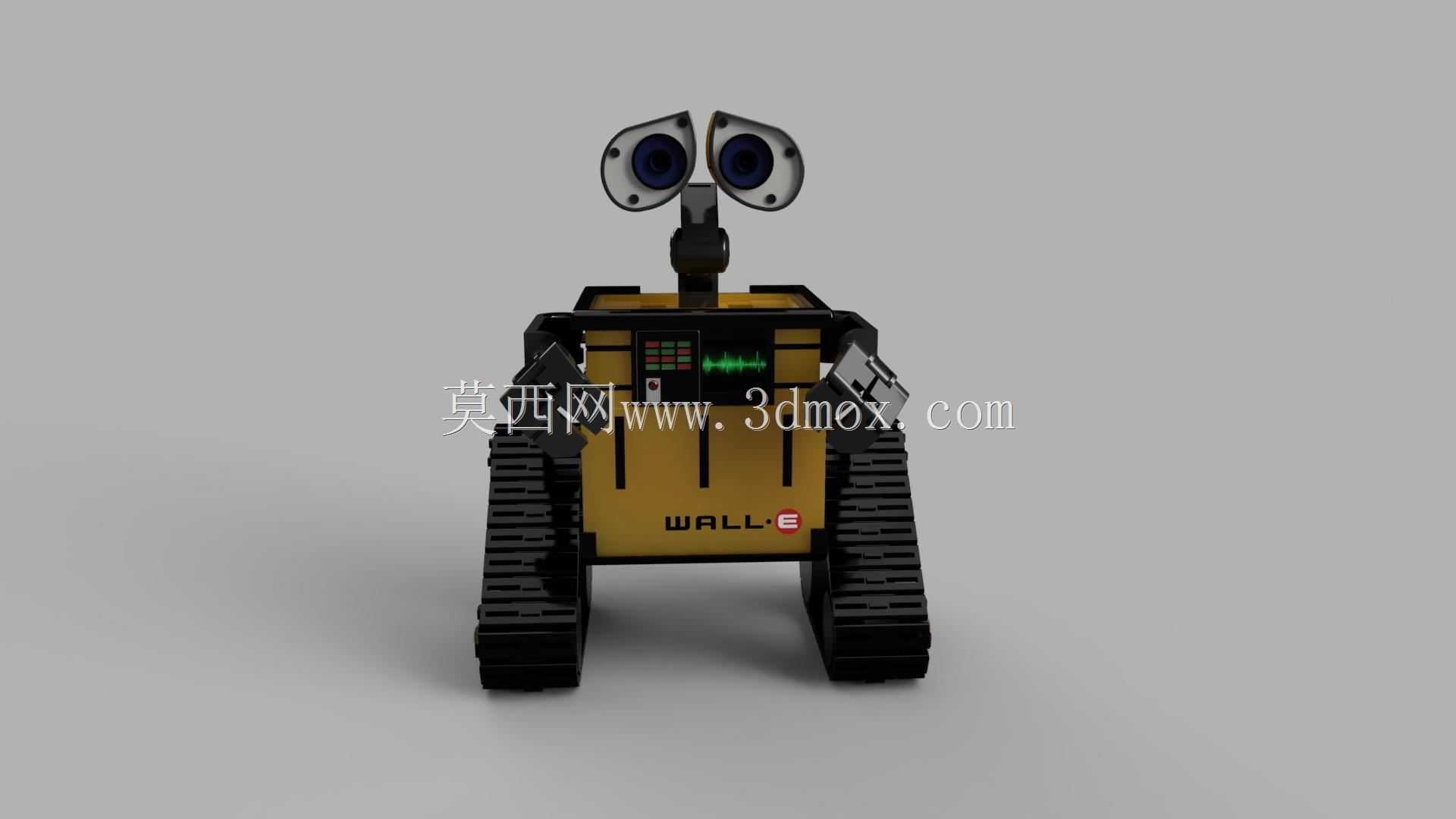

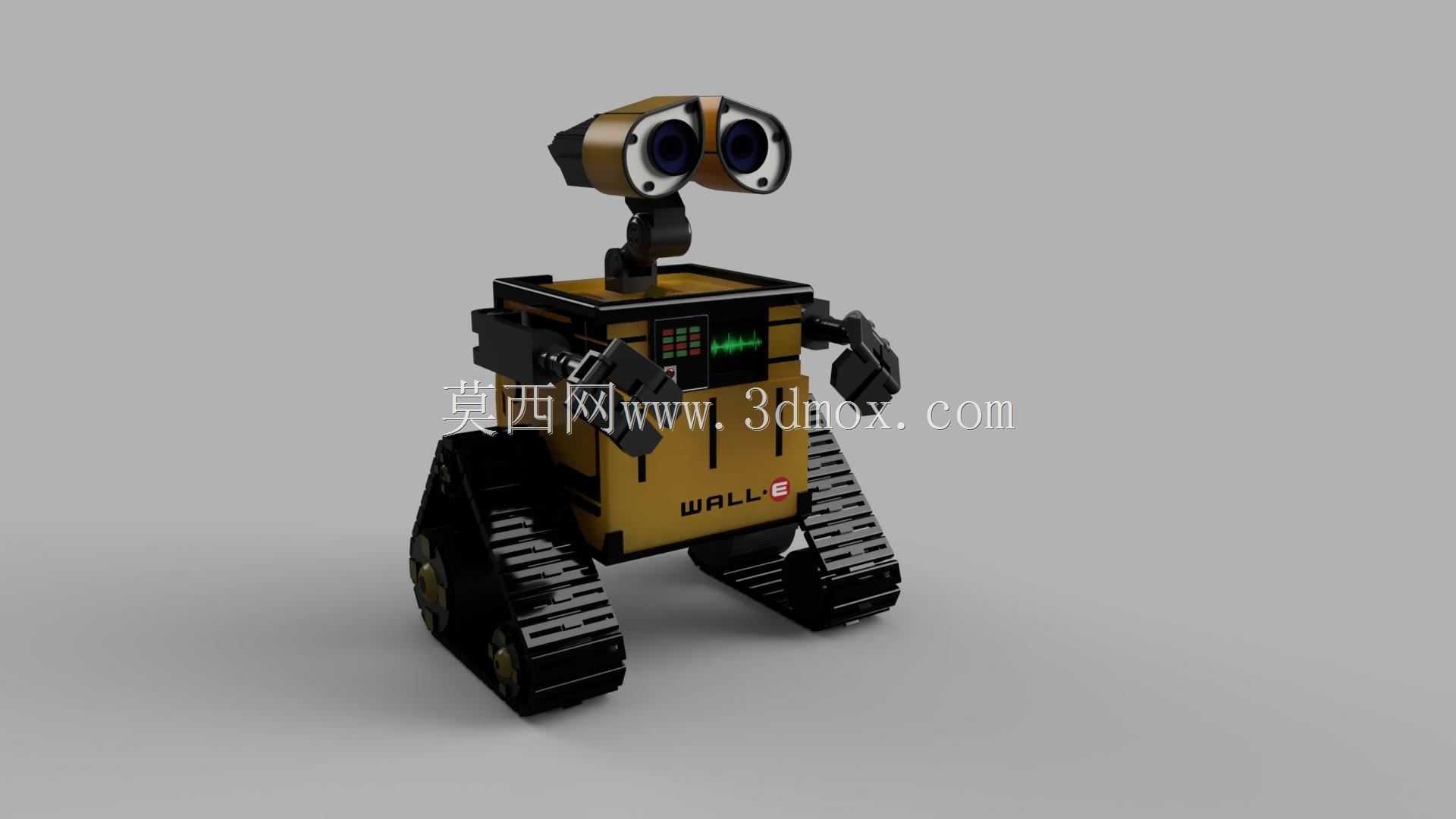

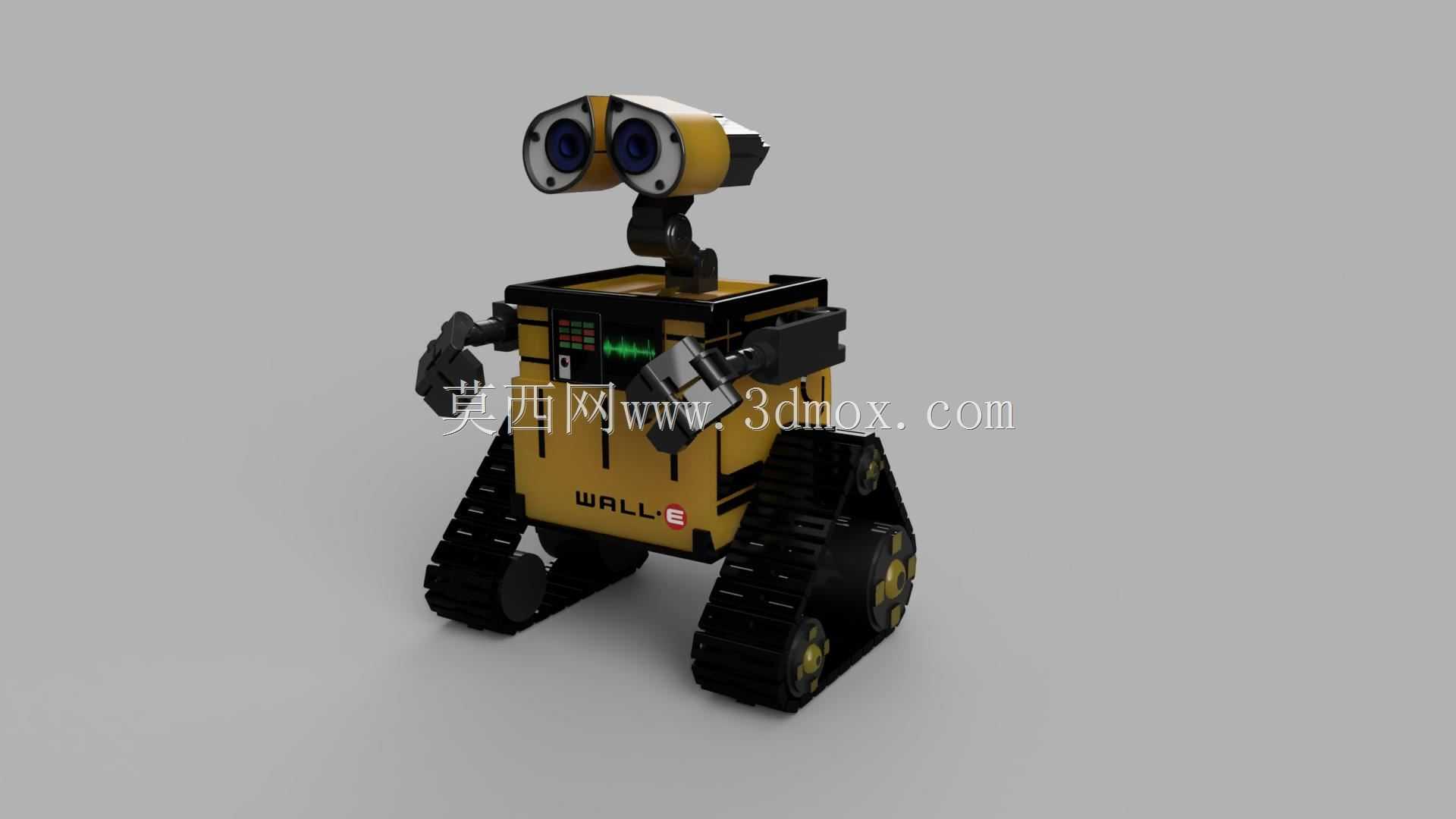

　　外形设计上，主体采用方正箱体，便于内部模块分层布置；顶部控制区略微抬高，使显示与状态提示区域更容易被观察。头部通过细长颈柱连接机身，双目的圆形外壳形成较大的视觉识别特征，外壳内部可容纳镜头、灯组或测距元件。颈柱与机身之间应预留线束通道，若用于实体样机，可在中空立柱内布置信号线和电源线，同时限制俯仰角度，防止线缆过度弯折。机身正面的深色面板承担维护口和装饰面双重作用，面板四周需要考虑螺钉、卡扣或快拆结构，以便检修内部电池、控制器和传动件。

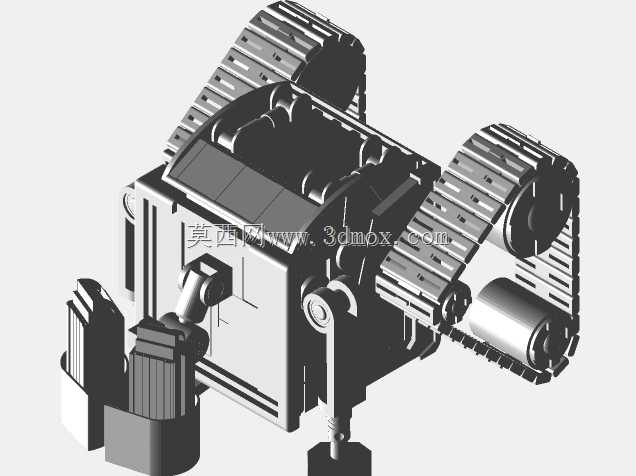

　　安装边界方面，双侧履带外缘构成整机最大宽度，机身箱体宽度应略小于履带总宽，使侧面碰撞首先由行走机构承受。头部处于整机最高位置，运输或通过低矮通道时，应将颈部降至最低姿态，并确认双目外壳不超过安全高度。机械臂向前展开时会形成前部工作包络，夹爪最低点与地面之间需要保留足够间隙，防止抓取动作拖拽地面。履带底部为主要支撑面，机身下表面与地面之间应留出越障余量，避免在凸起物上托底。模型装配时，可将机身、左右履带总成、颈部、头部、左右臂和夹爪分成若干子装配，先完成履带轮系的同心与张紧校核，再检查头部俯仰、臂部摆动和夹爪开合的运动范围。

　　结构细节上，履带板采用连续节距排列，驱动轮齿形与履带节距需要匹配；若用于三维打印或小比例展示，可将履带板做成分段铰接结构，转弯处通过左右轮速差实现差速转向。机身肩部的臂座承担臂部载荷，铰接点应靠近机身重心，减少前端偏载引起的俯仰力矩。头部双目外壳左右对称，镜头中心距决定视觉基线，基线越大，立体测距的空间感越强，但颈部结构也需要承受更大的横向惯量。整体配色以黄色警示机身、黑色履带和金属灰关节为主，既保留角色识别度，也符合工程设备中高可见度防护色的使用习惯。

　　在三维建模过程中，履带包络、轮系中心距、颈部回转轴线、臂部铰点和夹爪开合方向是需要反复检查的关键部位。机身内部虽然外观不可见，但若面向功能样机设计，仍应按模块分区预留安装板、走线槽、检修口和紧固件位置。外形曲面集中在头部目镜、关节外壳和臂端细节，主体箱体则以钣金折弯或框架覆板的思路构建，便于从概念造型过渡到可制造结构。该作品适合作为履带移动平台、角色机械设计、教学演示装置和科幻主题设备造型的参考，能够帮助设计者理解小型机器人在通过性、操作空间、感知布置与外观识别之间的平衡方式。
