密尔沃基M18锂电工具磁吸电池固定座

　　在车间、维修工位和移动作业场景里，锂电工具的电池收纳一直是个容易被忽视却又频繁影响效率的环节。密尔沃基M18系列电池作为18V平台的通用动力单元，广泛配套电钻、冲击扳手、角磨机、往复锯、照明灯等多种手持设备，电池数量往往随工具数量同步增加。作业结束后，电池如果随意堆放在工具箱、工作台面或维修车上，不仅占用平面空间，还容易在搬运过程中滑落、磕碰，端子接触面被金属碎屑污染后也会带来接触不良的隐患。这款磁吸电池座正是针对这类现场痛点设计的壁挂式固定结构，核心思路是把电池从平面堆放转为立面挂载，让每一块电池都有明确的归位位置。

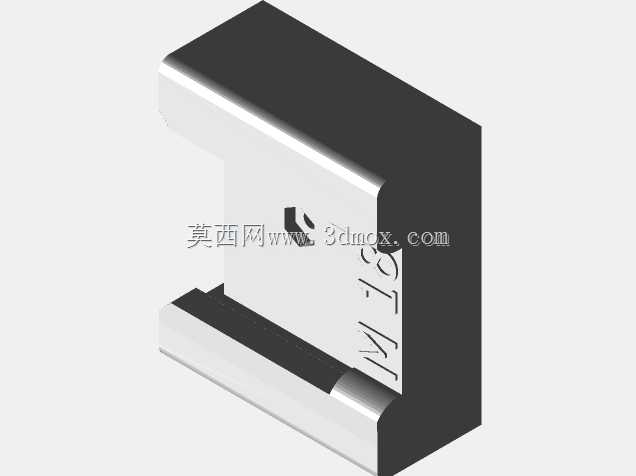

　　从结构形态看，电池座采用与M18电池底部滑轨相匹配的卡槽造型，主体为带竖向背板的L形承托结构。电池装入时沿导向槽向下滑入，槽内轮廓贴合电池壳体的加强筋与卡扣边界，侧向留有均匀间隙，避免过盈配合造成插拔卡滞。底座前端设置限位挡边，承担电池竖直挂载时的主要承重，背板则贴合电池后侧平面，限制电池向后倾倒。整个卡槽的开口方向、导向斜角和止位台阶都围绕单手插拔设计，工人戴手套作业时也能凭手感完成对位，视线不需要长时间聚焦在挂载点上。

　　磁吸功能是这套固定座区别于普通塑料挂架的关键。设计中在座体对应位置嵌入磁铁，利用M18电池壳体内部及底部金属结构的导磁特性，使电池滑入卡槽后被主动吸附固定。磁铁的作用并非承担全部重量，而是提供持续的贴合压力，消除电池与卡槽之间的旷量。车辆移动、柜门开关、工位振动等工况下，电池不会因惯性上下窜动或意外脱出；取用时只需向前上方轻提，即可克服磁力完成拆卸，不需要额外按压解锁扣。这种“机械滑轨限位为主、磁力吸附为辅”的组合，兼顾了固定可靠性与取放便捷性，比单纯依靠摩擦或卡扣的方案更适合高频取用场景。

　　安装边界方面，座体背部预留平整贴装面，可通过螺钉固定在木质工具墙、金属工具柜侧板、维修车立面、车间隔断板或工作站背板上。布置多联座时，相邻座体之间需要留出电池本体宽度方向的间隙，保证一块电池插拔时不会蹭到两侧电池；竖直方向则要确认电池向下滑入的行程空间，避免下方台面或层板挡住电池尾部。由于M18电池有不同容量版本，从紧凑的小容量包到高容量长续航包，其底部滑轨接口尺寸一致，但上部壳体高度和厚度存在差异，因此座体设计将包容重点放在接口区域，上部保持开放，不限制高容量电池的外轮廓，同一座体可兼容平台内多种容量电池。

　　实际应用中，这类固定座常成排布置在工具墙或维修车内，形成电池管理位。每块电池挂载后端子区域朝向被遮挡或侧向避让，减少灰尘、铁屑和焊渣直接堆积；立面收纳也释放了工作台面，便于清点电池数量、区分满电与待充状态。对于流动维修班组，将座体固定在厢式货车内壁或工具车侧板后，车辆行驶中的振动被卡槽和磁力共同约束，电池不再随车体晃动碰撞。建模时需要重点还原滑轨导向面的角度、底部承托面的高度、磁铁嵌槽的位置与深度，以及背板安装孔的间距；配合检查时应模拟电池滑入全过程，确认无干涉、无倒扣卡死，并核对磁铁与电池金属区域的相对位置，使吸附力作用线尽量靠近电池重心，减少挂载后的偏载力矩。整体结构简洁，没有复杂运动件，依靠轮廓贴合和磁力辅助实现可靠固定，适合作为车间工具整理、车载工具系统和工作站配套的实用附件。
