这套外壳围绕小型嵌入式触控显示终端展开,核心对象是一块通过HDMI接口与树莓派连接的7英寸触摸屏。实际使用中,裸屏直接放置在桌面或设备面板上存在几个明显问题:屏幕边缘和排线缺少防护,背部驱动板容易被触碰,HDMI与供电线缆插拔后受力方向不稳定,长期移动或演示时屏幕也没有可靠支撑。因此外壳的设计重点并不是单纯做一个装饰罩,而是把显示面板、背部电路板、线缆接口和支撑结构统一纳入一个可装配的机械边界内。

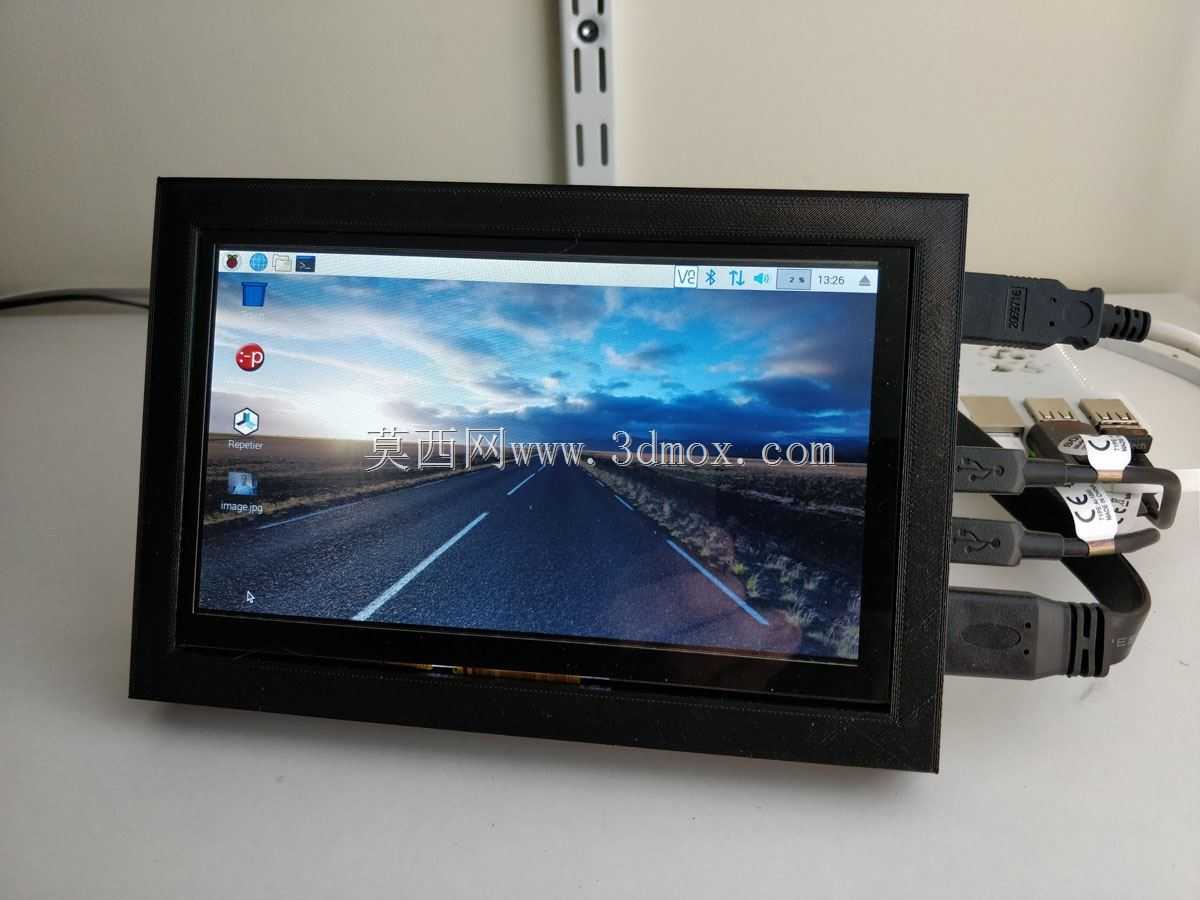

从应用场景看,这类结构常见于小型工控人机界面、实验台监控终端、教学演示装置、桌面嵌入式控制盒以及设备调试工位。它既可以作为独立桌面终端使用,也可以在后续改造中嵌入机柜面板或测试台架。屏幕正面需要保留完整可视区域,触控操作不能被边框遮挡,因此前框开口尺寸必须围绕有效显示区和触控层边缘共同确定。方案中箱体开口按167毫米×102毫米规划,适配屏幕外形约165毫米×100毫米的边界,这个余量不是随意放大,而是为屏幕装配公差、泡棉缓冲、边框压接以及防止挤压触控玻璃留出空间。

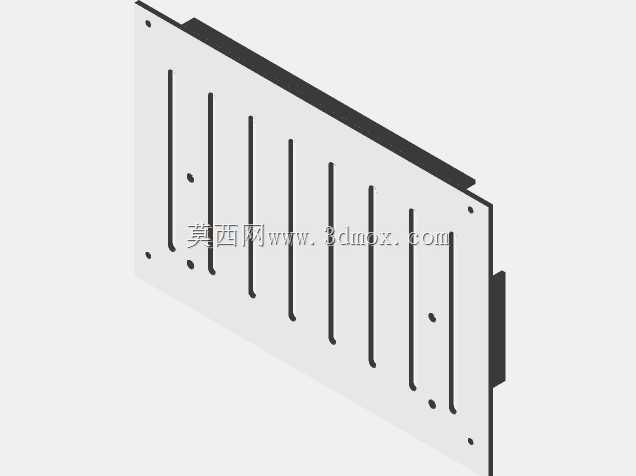

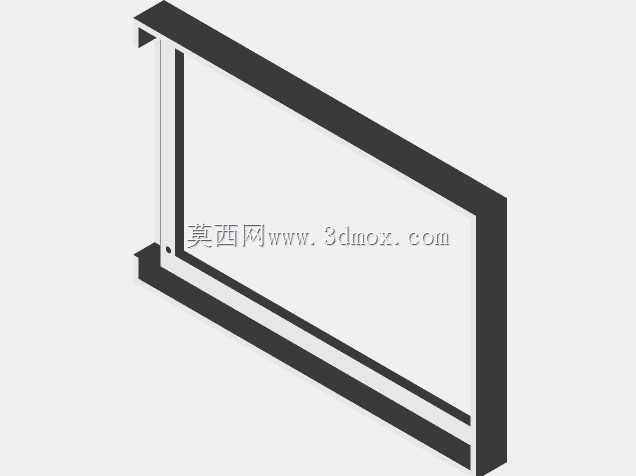

外壳由前部底壳、后侧盖板以及两个支撑脚组成。底壳承担主要定位功能,屏幕从后侧装入后,前框形成一圈遮挡和压边,既能遮住屏幕金属外框与固定边,也能避免正面直接看到内部排线。后盖板的作用是封闭驱动板和背部连接区域,同时为检修留下拆装条件。支撑脚并不只是视觉上的支架,它们决定屏幕放置时的仰角、重心位置和抗滑移能力。若支撑点过于靠后,触摸按压时屏幕容易后翻;若支撑点过于靠前,则会使整机前倾并压缩后部线缆弯折空间。因此脚部位置需要结合屏幕厚度、板子重量和桌面摩擦条件综合布置。
建模时应先建立屏幕本体、驱动板、FPC排线、HDMI插头、USB触控线和电源线的装配占位,再反推壳体内部空间。尤其是HDMI插头插入后,插头尾部和线缆弯曲半径会向后占用较大空间,后盖板不能紧贴接口端部;USB触控线与供电线并排走线时,也要避免相互挤压。壳体侧壁可设置限位筋,使屏幕背部不会在箱内晃动;边框内侧可预留浅槽,用于放置薄海绵或橡胶垫,使玻璃边缘受到柔性支撑。后盖板与底壳之间适合采用螺钉柱、卡扣或两者组合,螺钉连接可靠性更高,卡扣则有利于快速拆装。
外形上,整体呈横向矩形盒体,正面边框宽度需要兼顾防护与美观。边框过窄会降低结构强度,屏幕受压时容易变形;边框过宽又会侵占显示区域视觉比例,并使终端显得笨重。四角可做小半径圆角,减少应力集中,也避免搬运时划伤线缆和手部。背部应根据接口位置开设对应缺口,缺口边缘不能直接压在线缆上,最好设置压线结构或独立线槽,让插拔力传递到壳体而不是屏幕插座。
安装边界方面,除了关注屏幕平面尺寸,还要控制总厚度。屏幕、驱动板、后盖板和支撑脚叠加后,深度方向需要预留板件高度、插接件高度和安全间隙。若用于面板安装,前框外缘还要考虑法兰边宽度和固定孔位;若作为桌面设备,则底部需要保证平整,支撑脚与底壳接触处要有足够接触面积。对于3D打印加工,壁厚、螺钉柱外径、加强筋厚度和桥接跨度都要按成型工艺调整,避免盖板拧紧后出现白痕或断裂。整个结构以“保护屏幕、固定板卡、释放线缆应力、提供稳定观看角度”为核心,适合作为嵌入式触控终端的基础外壳方案继续细化。
