古式卡农舰炮带轮式炮架结构

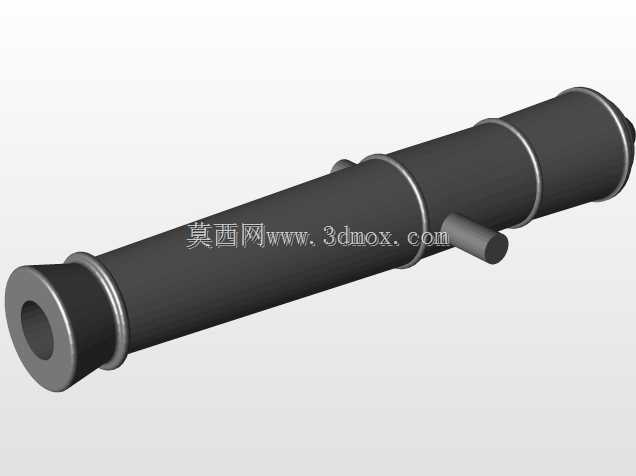

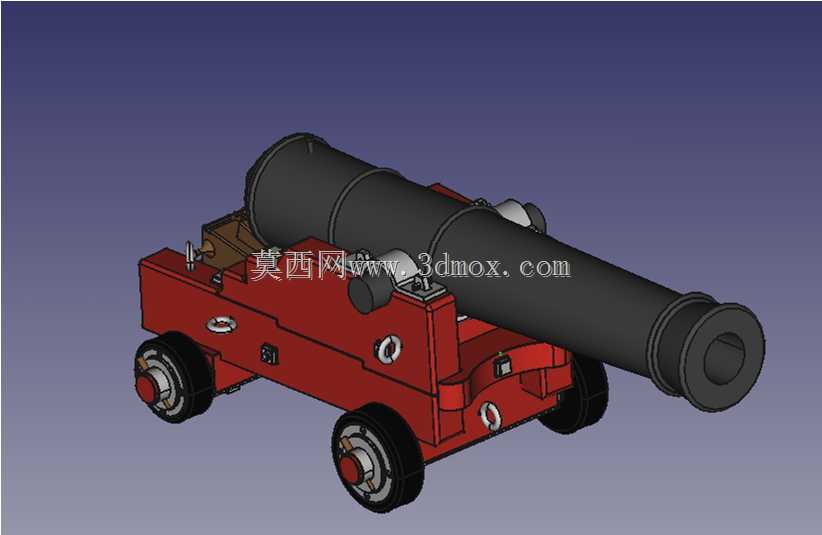

　　该结构围绕长身管古式火炮与轮式炮架的配合关系展开，主体由圆柱形炮身、炮口加厚段、炮尾、耳轴连接区、上架、下架、行走轮、侧向限位件及若干加强板组成。身管沿轴向呈明显的分段圆柱形态，前端炮口处外径增大，形成类似加强箍的过渡区域，可在三维结构中用于表现炮口壁厚变化和端部刚性；后部炮身直径逐级变化，既体现铸造炮管的外形特征，也为炮尾与炮架的承载连接提供位置。身管下方并非简单搁置，而是通过炮架上的包络、支承和耳轴区域形成转动约束，使炮管能够围绕横向轴线完成俯仰角度调整。

　　从实际用途看，这类结构常用于历史军械复原展示、影视道具方案、博物馆展陈设计、教学演示以及古火炮机构原理分析。它不是现代自动火炮的完整工程设计，而是侧重表现卡农炮典型的机械构成：长管提供弹丸导向，炮架承受发射时的后坐与重力载荷，轮组解决阵地转移和短距离机动问题，上架与下架之间的相对位置则决定射向和俯仰调整范围。建模时需要重点保留身管轴线、轮轴轴线和耳轴轴线之间的空间关系，任何一处轴线偏移都会使炮管俯仰、轮子着地和架体支撑看起来不协调。

　　外形边界上，模型沿炮身轴向占据主要长度，炮口向前伸出，炮尾位于架体后部；高度方向由车轮半径、下架横梁、上架支承面和炮身中心高共同决定；宽度方向则受两轮外侧距离、架体侧板和上部小轮构件限制。轮式炮架的两个大轮位于身管中后部两侧，轮心大致处于同一水平线，装配时应保证轮胎或轮缘最低点与地面接触，炮架前端或支撑构件在静止状态下形成第三支承点，避免整体绕轮轴倾覆。若将模型放入场景，可按炮管水平状态检查全长、全宽和全高包络，尤其要注意炮口下方、炮尾后方以及两侧轮缘外圆是否与地面、坡道或展示台发生干涉。

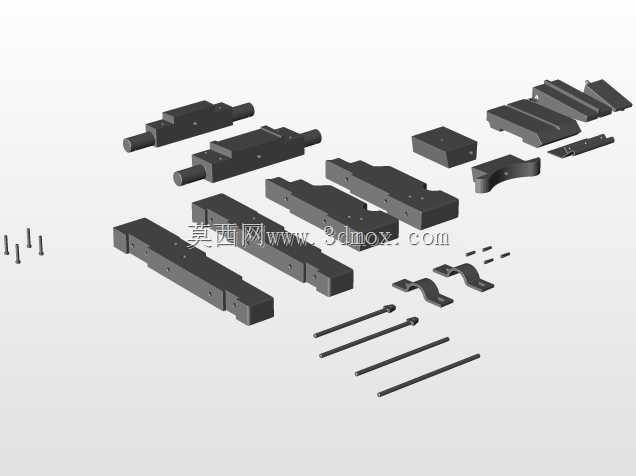

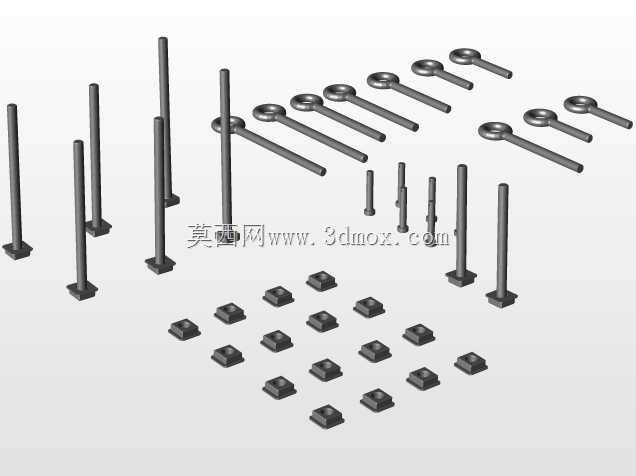

　　设计思路上，上部架体采用板件与块状支承组合的方式，贴近古式木质或金属炮架的构造逻辑。身管下方设置承托区域，两侧立板向上延伸并与耳轴部位配合，后部和中部通过横梁、肋板、扣件形成框架。这样的结构在视觉上能够把发射载荷从炮身传递到轮轴和架体，再经支撑点传至地面；在建模层面，则便于拆分为身管、轮组、侧板、横梁、紧固件等独立零件，方便后续做爆炸视图、装配动画或3D打印分件。身管表面的环形台阶不宜随意省略，它们既是历史火炮外形识别特征，也能反映壁厚分段、铸造加强和装配箍圈的位置。

　　功能特性方面，模型最核心的是俯仰支承与机动承载两条传力路径。耳轴区域承担炮身绕转功能，设计时应使耳轴轴线垂直于炮身纵向对称面，并尽量靠近身管重心附近，以减小俯仰操作时的不平衡力矩。轮轴区域承担移动和支撑功能，车轮与架体之间需要保留转动间隙，不能把轮缘与侧板做成无间隙贴合；若用于运动仿真，可在轮轴位置设置同轴旋转副，在耳轴位置设置俯仰旋转副，再以地面或支撑脚作为固定参考，检查炮身在不同仰角下是否与上架、轮缘或后部构件碰撞。

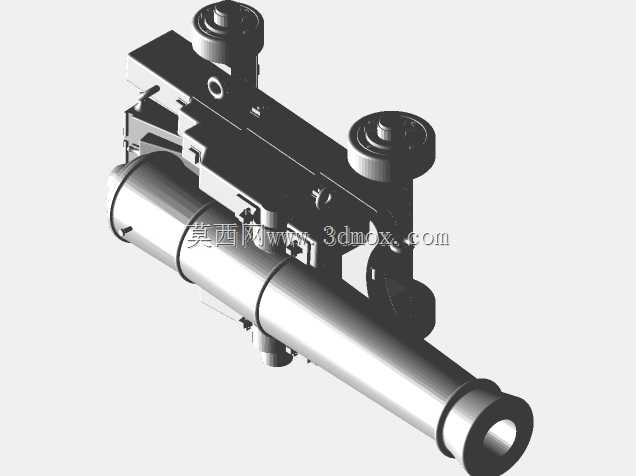

　　安装边界还包括上部两个小直径轮状构件。它们位于架体上方，外形与大轮类似但尺寸较小，可能用于表现辅助滑轮、张紧轮或历史机构中的附属支承件。处理这类细节时，应保持其轴线与主体机构的逻辑一致，轮缘、轮毂和中心孔需要同轴，支架与主板连接面要有足够厚度，避免出现悬空薄片。若该构件仅作外观复原，可保留外形层次；若用于机构演示，则应进一步明确其与绳索、拉杆或调节件的连接关系。

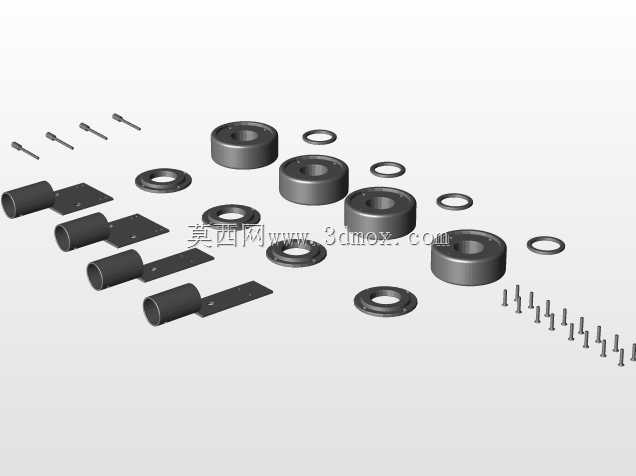

　　结构建模宜采用先骨架后零件的方式。先确定炮身轴线、地面基准、轮轴中心和耳轴中心，再按对称面生成两侧架体；身管可用旋转或分段圆柱方式建立，炮口、炮尾和环形箍段通过直径变化表达；轮组采用轮毂、轮缘、辐板或实心轮分层处理，便于控制重量感和细节密度。板件之间应体现真实搭接关系，承托炮身的部位建议增加圆弧贴合面或垫块，不宜让圆柱炮身直接压在尖锐板边上。对于展示用途，还可在不改变外形包络的前提下，对内层不可见结构进行简化，以降低装配复杂度；对于教学或仿真用途，则应保留耳轴、轮轴、支撑脚和架体连接点，以便后续进行运动校核与受力说明。
