Arca快装冷靴转接座结构设计

　　这套转接结构的核心目标，是把摄影附件体系里两套互不兼容的快装接口打通：一侧是阿卡规格的瑞士式夹座，另一侧是摄影灯光、监看附件通用的冷靴滑入槽。现场拍摄作业里，三脚架云台、微距滑轨、稳定器快装板普遍采用Arca燕尾夹持结构，而机顶闪光灯、小型补光灯、麦克风、图传监视器大多依赖冷靴座固定，外出拍摄时如果要在脚架上临时加装灯光或拾音配件，往往需要额外携带多段转接支架，既增加架设步骤，零散小配件也容易在转场时遗失。这个一体转接件直接把两种接口整合在同一个块状基体上，不需要额外锁紧螺丝或者拼接延长杆，夹在云台夹座上就能直接挂载冷靴附件。

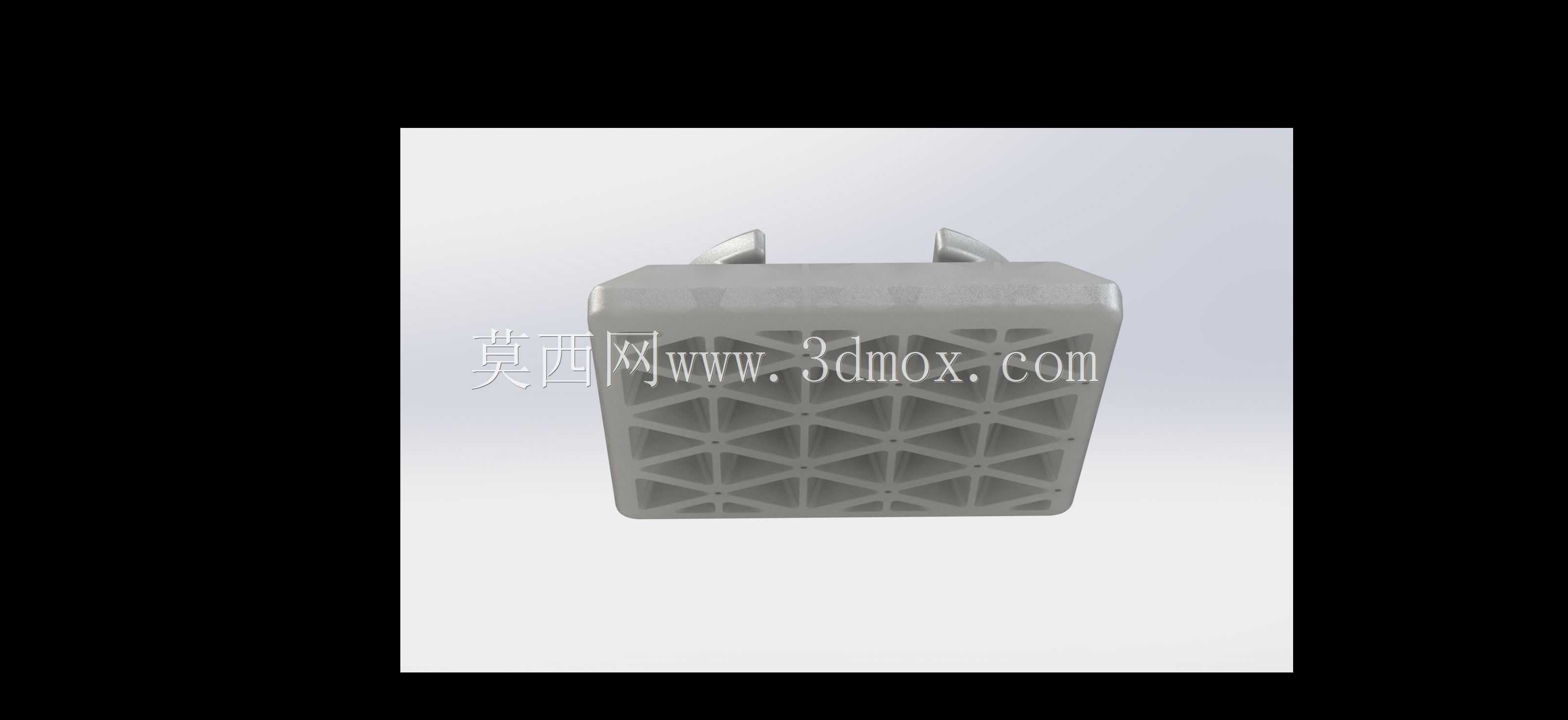

　　从结构布局来看，下部基体为带倒角的方形安装座，底面与两侧斜面直接匹配Arca夹座的燕尾夹持行程，方形底座的边缘做了下沉倒角，夹座夹紧时受力面落在燕尾斜面上，不会出现边角硌住夹座钳口、装夹不到位的情况。上部凸起的冷靴槽保留了标准冷靴的开口滑入通道，槽体两侧的挡边高度按照通用冷靴附件的滑脚尺寸设定，附件从端部滑入后，槽体端部的限位挡块可以阻止滑脚过度窜动，避免配件从另一端滑出。槽体中间预留的避让空隙，一方面可以容纳冷靴附件底部的定位弹珠，另一方面也给不同厂商冷靴脚的微小尺寸公差留出余量，不会出现过盈卡滞、滑入阻力过大的问题。

　　设计阶段优先考虑了光固化与粉末烧结工艺的成型特性，整个零件没有需要支撑才能成型的大跨度悬空结构，冷靴槽的内侧立面、底座燕尾斜面都可以在打印摆放时以自支撑角度成型，减少后期支撑去除的打磨工作量，槽内配合面不需要二次机加工就能满足滑入装配的精度要求。如果采用熔融沉积工艺制作，只要在打印平台上配置合适的底部支撑、保证层厚方向的装配面刚度，同样可以满足使用要求；结构设计时特意规避了仅靠弹簧销夹紧的杠杆式锁紧闪光灯这类重载、大偏心载荷附件，因为这类附件自身重量大、力臂长，冷靴槽的滑入配合本身没有额外锁紧机构，长期承受大偏载会出现槽口扩量、附件下垂偏转的问题。

　　实际使用场景中，这个转接件最常出现在外拍静物、微距拍摄的架设环节：微距拍摄时常需要在脚架近旁加装小型补光灯做侧光补光，或者挂载微型麦克风收录现场同期声，以往需要在脚架腿上捆绑魔术臂、再单独装冷靴座，整套组件连杆多、锁紧节点多，调整灯光角度时容易出现节点滑移。使用这款转接件时，直接把底座卡进云台的Arca夹座，拧紧夹座锁钮之后整体刚性远高于多节魔术臂组合，冷靴上的附件光轴位置可以贴近相机拍摄轴线，补光角度偏移量更小，取景构图时不需要反复修正灯光位置。底座的方形轮廓在夹座内不会发生周向转动，挂载偏心附件时，夹座的夹持力直接作用在底座两侧大接触面上，应力分布均匀，长期反复装夹也不会出现局部压溃变形。

　　建模过程中需要重点把控两处配合边界：一是下部燕尾底座的宽度与锥度，必须匹配通用Arca夹座的夹持范围，宽度过大会无法塞进夹座钳口，宽度过小则夹紧后存在旷量，锥度角度要和标准燕尾面保持一致，保证夹持时面接触而非线接触；二是上部冷靴槽的内槽净宽与挡边高度，尺寸要覆盖主流冷靴附件滑脚的公差带，槽底到挡边顶面的高度要保证附件滑入后不会上下松脱，同时端部限位块的高度不能干涉附件滑脚的弹珠结构。零件整体没有细小薄壁结构，槽体挡边与底座衔接处做了圆弧过渡，既降低打印成型时的应力集中，也能承受附件挂载时的弯折载荷，在频繁拆装、户外低温环境下使用也不容易出现脆断裂纹。
