Arduino开发板集成项目防护盒

　　这款电子项目防护盒的结构设计围绕桌面嵌入式开发场景展开，核心适配Arduino UNO标准开发板，同时兼容同尺寸的Moteino MEGA类开发板，盒体内部预留了充足的安装空间，可同时容纳主控板与LCD2004型204字符液晶显示屏，剩余的冗余空间既可以放置小型外接功能电路，也可用于规整走线、收纳外接组件，避免零散线路外露拉扯损坏，大幅提升原型开发项目的外观整洁度与长期使用可靠性。

　　从实际工程使用场景来看，这类防护盒主要面向电子原型开发、教学实验、小型工控演示装置、桌面物联网终端搭建等场景：很多开发者在完成Arduino功能调试后，裸露的开发板容易被桌面金属物件短路、被灰尘堆积影响引脚接触，外接的显示屏、按键、LED指示灯如果没有固定结构，很容易在挪动设备时出现接线松脱；这款盒体通过一体化的安装定位结构，把主控板、显示屏、交互元件全部整合在封闭壳体内，仅在对应位置预留操作与显示窗口，日常搬运、演示、长期部署都不需要额外整理线路。

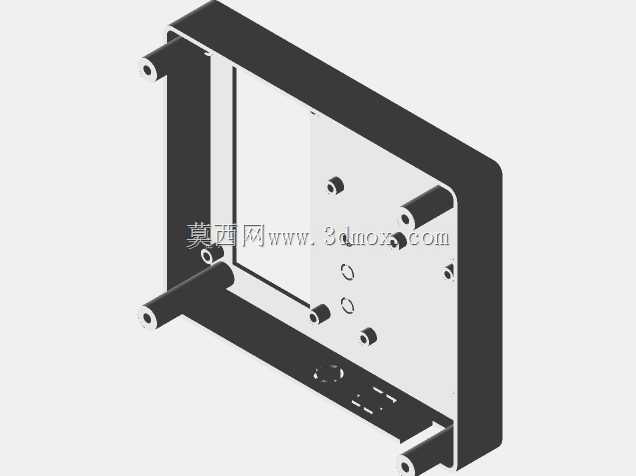

　　盒体的结构设计思路完全从嵌入式安装的实际痛点出发：首先在盒体的四个立柱位置设计了带通孔的支撑柱，支撑柱的高度经过匹配，既可以让开发板平稳架设在盒体底部上方，避免板底焊点直接接触盒底造成短路，也可以通过自攻螺丝或者铜柱把开发板锁附在支撑柱端面上，固定后开发板不会在盒内晃动。面向显示屏的安装区域，盒体正面预留了对应2004液晶屏的显示开口，屏幕可以从盒体内侧贴合开口位置固定，外部无需额外加装屏幕边框，字符显示区域完全外露，不影响观察调试信息。

　　盒体面板上预制的多个不同孔径的安装孔位，分别对应常用的交互元件：小孔径位置适配5mm直插LED指示灯，中孔径位置适配66轻触按钮，还有专门的小孔位适配各类外接传感器的引线或者探头安装，开发者不需要额外在壳体上钻孔攻丝，直接把元件从盒内穿出、用螺母锁附即可完成装配，大幅减少二次加工的工作量。盒体侧边预留的走线缺口，可以方便外接电源线、传感器线束、USB下载线从盒体引出，合盖之后线束不会被盒体边缘挤压破损。

　　从安装边界尺寸来看，盒体内部的长宽尺寸完全覆盖Arduino UNO板的标准外形尺寸，主控板放入后四周留有少量间隙，方便手指插拔USB线、外接跳线；显示屏安装区域的平面度经过结构优化，2004液晶屏的四个固定孔刚好和盒内预设的定位柱对齐，锁附后屏幕不会出现偏移，显示区域和面板开口的同轴度控制在合理范围内，不会出现边框遮挡字符的问题。盒体的侧壁厚度均匀，采用3D打印成型时不需要额外添加支撑，立柱和底板的连接位置做了加厚过渡，反复拆装螺丝也不会出现支撑柱断裂的问题。盒体内部的剩余空间被划分成两个区域：靠近面板的区域留给显示屏和交互元件，靠近盒底的区域留给主控板和外接小电路，两层空间互不干涉，堆叠安装后不会出现元件互相挤压、引脚短路的问题。

　　在走线管理方面，盒体内壁预留了多处可以扎带固定的卡位，开发者可以把电源线、信号线分别用扎带整理固定在卡位上，避免线路杂乱缠绕在开发板的引脚上，后期更换元件、修改接线时可以快速理清线路走向。盒体的开合结构采用分体式设计，底盒和上盖通过对应位置的卡扣或者螺丝孔位固定，合盖后整体结构刚性充足，日常跌落、挪动时不会出现盒体散开、内部元件脱落的情况。对于需要长期放在实验台、设备机柜里运行的Arduino终端装置，这款防护盒既可以阻挡灰尘、飞溅的液体直接接触电路板，也可以避免人员误碰裸露的高压引脚、接线端子，大幅提升原型装置的安全系数。

　　结构建模过程中所有孔位的位置都对照Arduino UNO和LCD2004的官方安装尺寸绘制，孔位间距、孔径大小都符合常用电子元件的安装标准，不需要反复修改尺寸即可直接完成装配，适配绝大多数入门级开源硬件项目的外壳防护需求。
