空气面罩内置呼气阀3D打印结构

　　这套结构围绕防护面罩内部呼气阀的实际使用需求展开，核心目标是在有限的面罩内侧空间内建立稳定、低阻力的单向排气路径。阀片布置在面罩靠近口鼻区域的阀座上，使用者吸气时，阀片受外部气流压差作用贴合密封面，减少未经过滤的空气从阀孔直接进入；呼气时，腔内压力升高，阀片被气流顶起，湿热空气能够沿阀座开口快速排出，从而降低面罩内部闷热感和呼吸阻力。

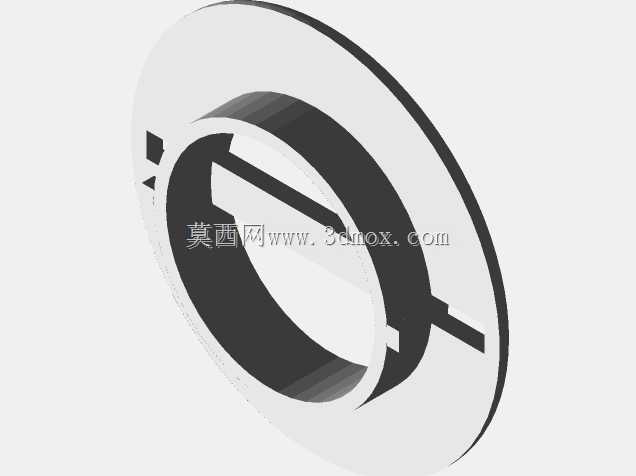

　　从结构组成看，方案包含阀座、限位盖、柔性阀片以及与面罩面料或过滤层配合的安装边界。阀座需要承担气流通道、密封支撑和定位作用，中心区域设置圆形通气孔，周围形成平整贴合面，使薄片状阀片在闭合状态下能够均匀接触，避免局部翘曲造成泄漏。限位结构位于阀片外侧，既保留足够开启高度，让呼气峰值流量通过，又限制阀片过度翻折，防止阀片在反复开合后偏离密封位置。阀片本身采用薄片式设计，边缘轮廓与阀座密封带匹配，运动方式接近绕局部区域的微幅摆动，结构简单，适合通过增材制造或小批量加工验证。

　　设计时首先要处理的是安装边界。面罩主体多为柔性织物或过滤材料，表面并非严格平面，阀座与面罩连接区域需要考虑压紧后的变形。若阀座边缘过于尖锐，容易在佩戴挤压时造成局部压痕，也可能割伤面料；若贴合面过宽，则会增加装配难度并占用有效过滤面积。因此，阀座外缘采用连续过渡的圆角轮廓，背部与面罩接触区域保持适当宽度，既能够通过热熔、粘接、卡扣或压环方式固定，也能在面罩随面部曲面变形时维持阀孔位置稳定。

　　气流通道的尺寸不能只按外观比例确定。呼气阀的有效通流面积直接影响排气阻力，开孔过小会导致说话或运动时排气不畅，面罩内部压力升高；开孔过大则会削弱阀座支撑面积，并可能使阀片开启行程失控。实际建模时，需要把阀片厚度、密封面宽度、限位间隙和阀孔直径联动考虑。阀片闭合阶段依靠轻微预贴合力实现密封，开启阶段则应让气流从阀片周边均匀泄出，避免气流集中冲击某一侧而产生异响或阀片偏磨。限位盖的通气槽宜沿周向分布，使排出的气体不会被大面积实体结构阻挡，同时保持足够的刚性，防止受压后触碰阀片。

　　在佩戴场景中，该阀件主要服务于骑行、日常防护、粉尘作业、户外运动等需要长时间佩戴面罩的场合。人体呼出的气体温度和湿度较高，如果排气不畅，面罩内壁容易积聚水汽，过滤材料阻力上升，佩戴舒适度下降。内置阀门将呼气路径集中到低阻力通道，能够减少热湿空气在面罩内循环。对于带呼吸阀的防护面罩，阀门并不承担吸气过滤功能，因此结构设计重点在于呼气时可靠开启、吸气时迅速闭合，而不是追求复杂的多级调节。

　　三维建模过程中，阀座与限位盖的同轴关系需要重点控制。两者装配后应形成稳定夹持，阀片位于中间运动层，不能出现径向窜动。若采用卡扣连接，卡爪数量和分布要兼顾装拆便利性与连接强度，卡接处需设置导向斜面，避免装配时把薄阀片挤伤。若采用超声焊接或粘接，则应在模型上预留连续结合面，并控制胶层或焊筋高度，防止材料溢出到密封面上影响阀片闭合。对于3D打印验证件，层纹方向也会影响密封效果，阀座贴合面应尽量保持平整，必要时在后期进行轻微打磨或配合柔性垫片使用。

　　外形方面，阀门整体采用近似圆形的低矮轮廓，能够减少面罩外侧突兀感，也便于与常见面罩阀孔互换。外露面不能有明显凸起棱角，避免口罩收纳、折叠或佩戴时与衣物摩擦。阀盖表面的开槽面积需要在防护性和通气性之间平衡：开槽过宽可能让外部异物直接接触阀片，开槽过窄又会形成二次节流。较合理的方式是采用多道弧形或径向筋位，在手指按压时保持结构不变形，同时让气流从筋位间隙通过。

　　从维护角度看，阀片属于易受汗液、水汽和粉尘影响的活动部件，结构应允许拆卸清洁或更换。阀片定位点不宜过于复杂，最好通过中心柱、局部凸台或轮廓限位实现快速装配。更换后，阀片应自然覆盖密封面，在无气压差状态下不存在明显缝隙。模型中还需要考虑面罩面料厚度公差，阀座压紧高度过小会导致安装松动，过大则可能把面料压皱，使阀座倾斜。

　　在工程验证阶段，可先通过截面检查确认阀片全闭、半开、全开三种状态下的空间关系。闭合时，阀片与密封面连续接触；开启时，阀片与限位结构之间保留排气间隙；极限呼气压力下，阀片不能脱出或永久变形。随后可结合简单气流试验观察阀片响应速度，若出现迟滞，通常与阀片过硬、密封面吸附、限位间隙过小或排气槽不足有关。通过调整阀片厚度、阀孔直径和限位高度，可以在密封性与呼吸阻力之间取得平衡。

　　这类阀件虽然尺寸不大，但对面罩整体使用体验影响明显。合理的三维结构不仅要还原外观造型，更要把柔性材料变形、气流压差、装配公差和人体佩戴边界纳入考虑。最终形成的内置阀门结构应轮廓紧凑、动作直接、密封可靠，并能适配柔性面罩的曲面安装环境，为后续打印样件、装配测试和小批量生产提供清晰的结构基础。
