超声波测距模块卡扣式防护外壳结构

　　这套壳体结构针对双探头超声波测距模块的现场装配需求开发，日常在AGV小车避障、智能垃圾桶测距、教学实验平台、流水线物料到位检测、小型机器人周边感知这类场景里，裸露的PCB板和压电陶瓷探头很容易被磕碰、积灰或者被溅液污染，外壳的核心作用就是把电路部分完整包覆，同时给两个声学探头留出无遮挡的收发通道。

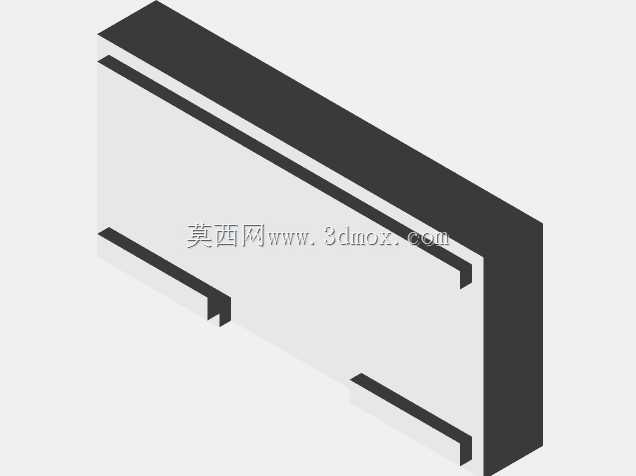

　　从装配逻辑来看，壳体没有采用螺丝锁紧的方案，上下壳之间通过侧边的卡扣结构实现扣合，实际装拆的时候不需要额外准备螺丝刀、螺丝盒这类工具，对准卡位轻压就能完成合模，后期如果需要更换模块、调整板上跳线，掰开卡扣就能取出内部电路板，小批量做教学套件或者DIY项目的时候，能省掉大量拧螺丝的工时，也不会出现螺丝脱落掉进设备内部造成短路的隐患。建模的时候卡扣的配合余量需要控制在合理范围，过松会出现壳体晃动、运输途中脱开，过紧则会导致扣合时塑料件发白甚至断裂，按照常规FDM3D打印的PLA材料成型特性，卡扣配合面预留0.2到0.3毫米的间隙，既能保证扣合后的固定力度，也能反复拆装十次以上不出现断裂。

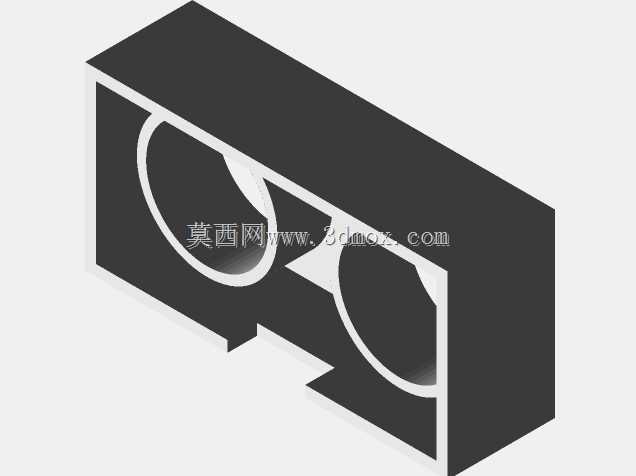

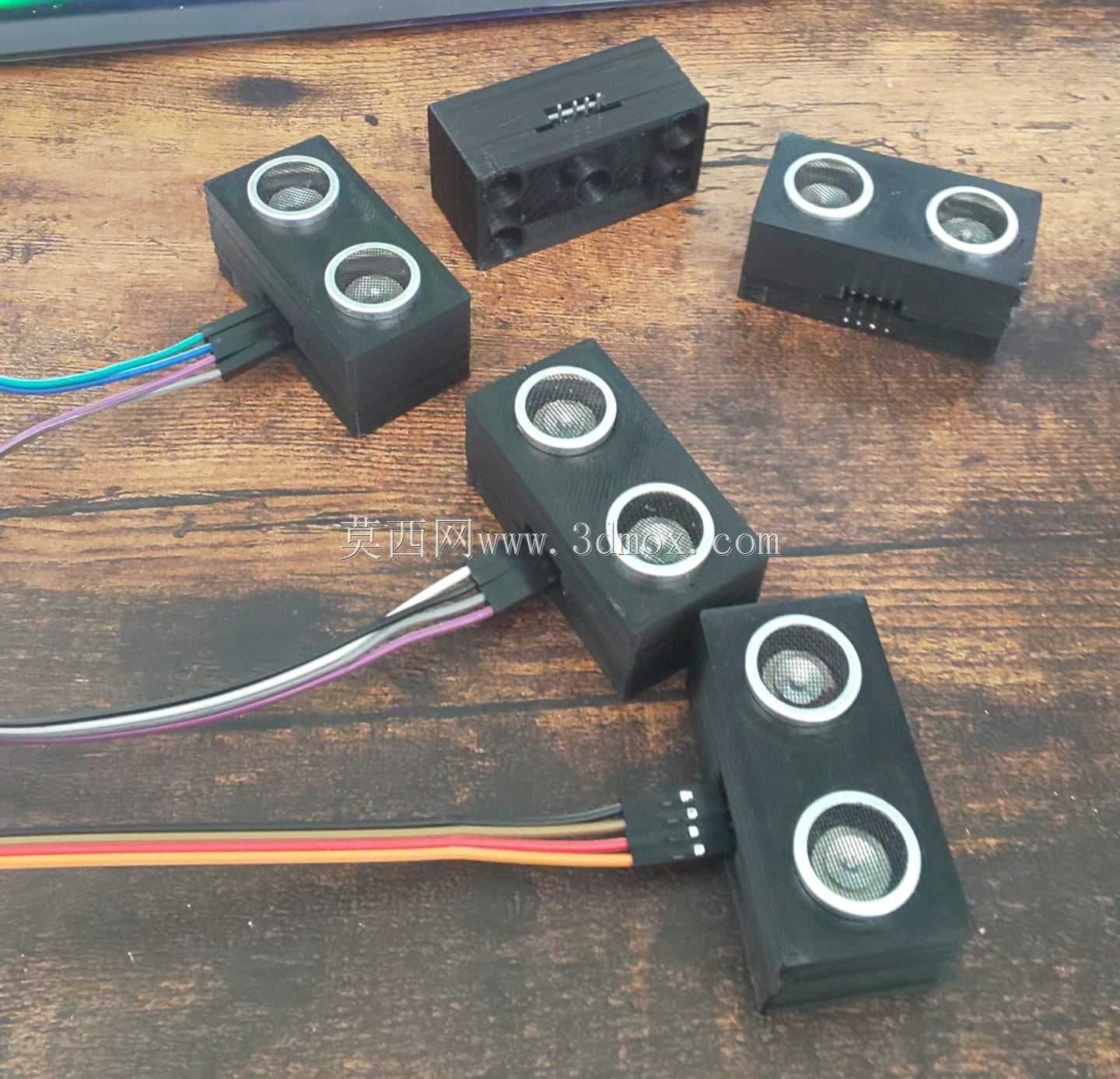

　　壳体正面开出两个圆形通孔，位置完全对应HC-SR04模块上的发射、接收探头，开孔直径比探头外径略大0.5毫米左右，装配的时候探头可以刚好嵌入孔位，既不会让探头在壳体内晃动偏移，也不会遮挡探头的振膜工作面，保证超声波的发射角和接收灵敏度不会因为外壳遮挡出现衰减。壳体内部预留了PCB板的限位槽，电路板滑入槽位之后，四周的筋位会把板件卡在固定位置，不会在壳体内前后窜动，探头和正面开孔的同轴度可以得到保证，避免出现探头偏位导致测距方向偏移的问题。壳体底部设计了两个带缺口的安装支脚，支脚上的卡位可以直接卡在常用的面包板、铜柱支架或者铝型材搭建的实验台架上，不需要额外打孔就能完成模块固定；如果是用在工业小设备上，也可以通过支脚的平面粘贴双面胶或者穿入细扎带，把整个模块固定在设备立面、移动小车底盘前端这些位置。

　　外形尺寸方面，壳体整体长度完全覆盖HC-SR04模块的板长，宽度方向留出两个探头的中心间距，标准HC-SR04的两个探头中心距为45毫米，壳体开孔中心距严格对齐这个尺寸，壳体总高度在容纳电路板元件的前提下做了压缩，不会因为外壳过高影响设备内部的布局空间。安装边界上需要注意，壳体正面的探头开孔前方不能有遮挡结构，安装时要保证两个探头的声学面朝向待检测方向，壳体周围10毫米范围内尽量不要布置硬质遮挡件，避免超声波出现反射杂波干扰测距结果。和常规的螺丝固定外壳相比，这种无螺丝卡扣结构在3D打印完成之后不需要额外攻丝、预埋铜螺母，打印完成去掉支撑就可以直接使用，非常适合快速打样验证。壳体的壁厚设置在1.8到2毫米，这个厚度对于FDM打印来说可以保证结构刚性，日常手持插拔模块、设备移动过程中的轻微震动都不会让壳体出现变形，内壁在对应电路板发热芯片的位置没有做全封闭，预留了细微的散热间隙，模块长时间连续工作的时候，芯片产生的热量可以通过间隙自然散出，不会出现壳体内积热导致工作不稳定的情况。壳体的边角全部做了圆角过渡，没有尖锐的棱边，装配的时候不会划伤手部，打印的时候也不容易出现边角翘曲的问题。在做结构验证的时候，可以先把壳体三维模型导入装配环境，和HC-SR04模块的PCB、探头模型做干涉检查，确认所有元件都不会和壳体内壁、卡扣、限位筋发生碰撞，重点核对探头端面和外壳正面的平齐度，理想状态下探头端面和外壳外表面基本齐平，既不内凹太多造成声波反射，也不突出外壳避免探头被外物刮蹭。这类防护外壳虽然结构不复杂，但每一处限位、开孔、卡扣的尺寸都要匹配模块的实际硬件参数，才能做到打印完成即可直接装配使用，不需要二次锉修打磨。
