ER16与ER32夹头收纳堆叠支架

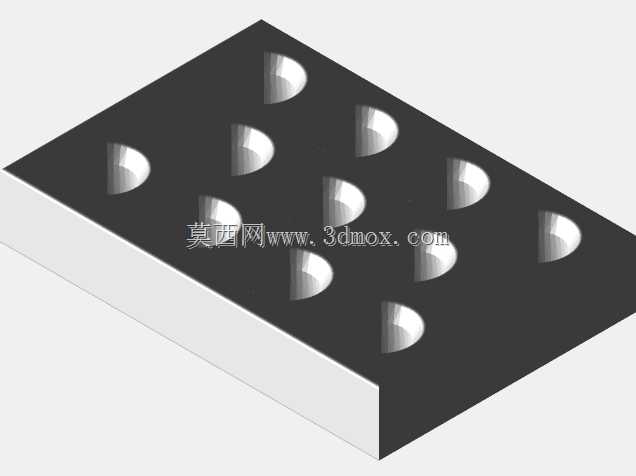

　　在CNC加工车间的日常运维里，ER弹性筒夹是主轴端最常用的夹持元件，ER16适配小直径铣刀、钻头、丝锥，多用于高速精铣、小孔加工工位，ER32则覆盖更大夹持范围，承担粗加工、大直径刀具装夹任务。两类夹头规格多、单件体积小，加工过程中换刀频次高，若随意摆放在机床工作台、刀具柜抽屉中，很容易出现夹头滚落、精密锥面磕碰、夹缝进入切屑冷却液的问题，直接影响后续刀具装夹的同轴度，甚至造成加工振纹、刀具偏摆报废。这款堆叠式夹头支架正是针对车间刀具收纳的实际痛点设计，整体采用可3D打印的分体堆叠结构，每一层支架对应一类夹头的存放位，ER16层排布对应小规格夹头的定位孔，ER32层的孔位直径、深度完全匹配ER32筒夹的外形轮廓，夹头竖直插入后锥面完全悬空不接触外物，有效保护夹头的精密定位锥面和弹性开槽部位。

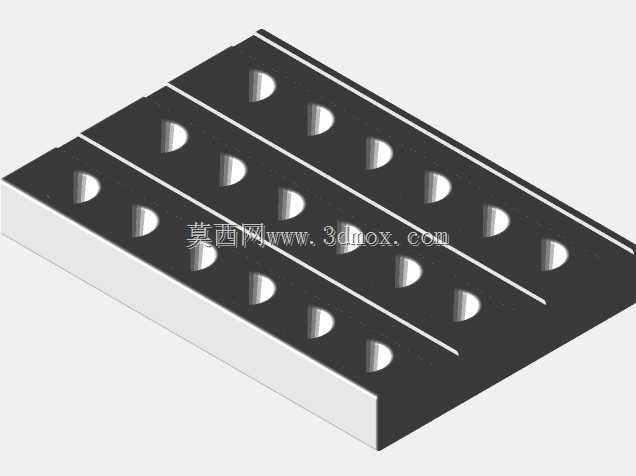

　　从结构设计思路来看，支架没有采用整体式大底座方案，而是做了模块化堆叠的卡扣配合结构，每层支架的上下边缘设计有对位凸台和凹槽，多层叠放时不会出现横向滑移，使用者可以根据自己车间内ER16、ER32夹头的实际数量灵活增减层数，不需要额外占用多余的工具箱空间。单个支架层的外形尺寸经过紧凑化排布，孔位之间预留了足够的手指取放间隙，换刀时操作人员可以单手直接拔出对应夹头，不需要翻找整理，和传统的平铺式刀具盘相比，垂直堆叠的结构把占地面积压缩到原来的几分之一，非常适合放在机床旁的工具挂板、工作台边缘或者便携工具箱内部，外出上门加工、机外对刀作业时也可以整体携带，避免夹头在转运过程中互相磕碰。

　　安装边界方面，支架底部做了平整的贴合面，既可以直接平放在工作台面上，也可以通过底部预留的安装孔用螺丝固定在刀具柜侧壁、机床旁的置物架上，堆叠后的整体重心经过校核，满装夹头后不会出现倾翻。孔位的设计特意做了略大于夹头外径的间隙配合，夹头插入后不会卡滞，即使支架表面沾有少量切削液、切屑，取放也不会受阻，同时孔底做了通透的排屑漏液孔，落入孔内的切屑、冷却液可以直接从底部漏出，不会积存在孔内磨损夹头表面。

　　实际使用场景中，这类支架除了收纳ER夹头，也可以在同规格孔位放置对应的ER螺母、锁紧扳手小配件，把同一套刀柄夹持系统的零件集中归类，换刀时不需要四处配套件。对于批量加工的车间，多台机床旁各配置一组堆叠支架，可以按机床常用刀具规格分层摆放，操作人员交接班时可以快速清点夹头数量，避免小件丢失。整个结构没有复杂的悬空薄壁，3D打印时不需要额外支撑，采用PLA、PETG等常用工程耗材即可直接加工成型，车间技术人员可以根据自身工具箱的内部尺寸微调整体长宽，适配不同的收纳空间，结构强度完全满足日常车间工具存放的使用需求，不会因为频繁取放、堆叠压载出现断裂变形。
