七寸HMI触控屏前框外壳结构

　　这套壳体结构面向工业人机界面的屏幕端防护需求，对应七英寸HMI触控面板的前侧固定框架，在小型设备操作面板、台式检测仪器、嵌入式工控终端、3D打印自制控制盒等场景中都有直接使用价值。现场调试时，不少老旧触控终端的前面板会因长期按压、油污侵蚀或卡扣断裂出现边框开裂，屏幕边缘失去压紧限位后，触控层与显示模组容易发生偏移；按该结构重新制作前框，可以快速恢复屏幕四周的约束，避免面板在振动工况下松脱。

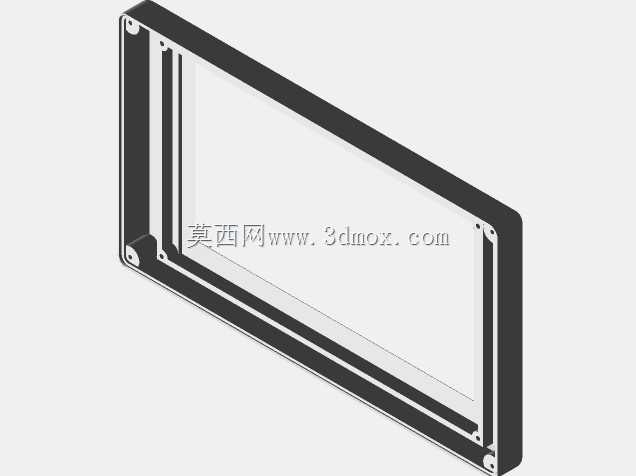

　　从装配关系看，这个零件承担的是屏幕前侧定位与侧向包覆功能。框架内圈留出屏幕可视区域，四周形成连续挡边，显示模组从后侧装入后，边框正面压住屏幕边缘的非显示区，既限制屏幕向前窜出，也遮挡屏幕与壳体之间的装配缝隙，减少粉尘和切削液从正面渗入。四角位置布置了安装柱与螺钉过孔，用于和底壳对应锁紧，把屏幕、密封垫和后侧壳体叠压成一个整体；这种四角锁紧方式在薄壁塑料件中比较稳妥，拧紧时受力点远离长边框中部，不容易让长边产生翘曲。

　　外形边界按固定安装空间控制，整体外廓约为210mm×122mm，框体厚度方向约16mm，能够覆盖常规七寸屏的外围尺寸。侧壁厚度控制在约2.5mm，这个取值兼顾了打印成型和结构刚性：过薄会导致长边按压时发软，屏幕边角得不到稳定支撑；过厚则会增加材料堆积、延长成型时间，并使螺钉柱周围收缩变形更明显。框架采用窄边加高侧壁的思路，在保证屏幕容纳深度的同时减少实体填充区域，长边上的材料主要分布在受力的侧壁和压边位置，中间大面积区域保持镂空，因此整体用料更省，也更适合小批量自制。

　　设计时需要重点核对屏幕厚度、触控排线出线方向和底壳止口位置。前框内台阶面应与屏幕可视区外沿保留合理压接宽度，压得太窄会降低固定可靠性，压得太宽则可能遮挡显示内容；若现场使用环境粉尘较多，可在台阶面与屏幕之间增加薄泡棉或橡胶垫，使压紧力更均匀，同时补偿打印件表面的微小不平。四角螺钉柱的孔径和沉入深度要与底壳柱位匹配，锁紧顺序建议对角交替，避免单侧先拧紧造成框体偏位、屏幕受力不均。

　　该前框需要与同型号底部壳体配合使用，二者合装后形成完整的HMI外盒。底壳负责容纳主控板、接线端子和背部支撑，前框负责屏幕限位与正面防护；配合处应保证止口方向一致，使前后壳在长边和短边上都能互相嵌合，减少拼接台阶。对于嵌入式安装，还可在前框外侧预留法兰压边，将整套终端固定到设备柜门或操作台上；对于台式使用，则可在后壳增加支架连接柱，前框不必承担额外支撑载荷。

　　从建模角度看，这类框架看似简单，但工程细节集中在薄壁、螺钉柱、压屏台阶和装配间隙上。长边框应避免完全等厚的大平面，适当利用侧壁高度和内侧加强筋提高抗弯能力；螺钉柱根部需要增加过渡圆角或小筋位，防止跌落和拧紧时开裂。屏幕装入方向、四角避让圆角、排线通过空间以及前后壳定位关系都应在三维中提前检查，尤其要确认内框净空不会压到触控膜排线。按这些边界完成结构后，前框既能作为七寸HMI终端的外观件，也能作为维修替换件和非标设备控制面板的自制壳体使用。
