苹果五代手机摄像拓展支架保护壳

　　这款适配苹果五代手机的背壳式摄像拓展支架，核心设计目标是把日常随身携带的智能手机转化为可挂载运动摄像配件的拍摄终端，在户外骑行、第一视角记录、桌面固定取景、车载临时拍摄等场景下，无需额外购置独立运动相机，就能复用手机的成像模组完成素材采集。

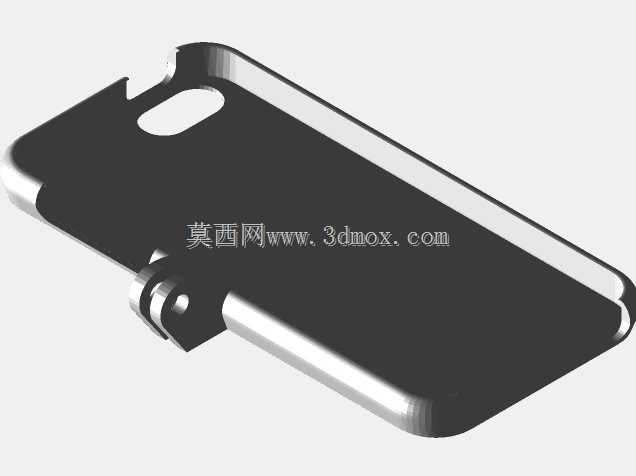

　　从结构布局来看，整体主体沿用对应机型的全包边背壳轮廓，壳身边缘做了贴合手机中框的倒扣包边，装配时从手机背部推入即可完成限位，侧边预留出对应机型的按键、充电接口与出声孔位，不会干涉日常充电、按键按压与音频外放。背部左上角开出对应手机后置摄像头的避让开孔，开孔边缘做了加厚凸台，避免手机平放在桌面时镜头直接接触台面产生磨花，同时开孔尺寸留足余量，不会在大角度取景时遮挡镜头视场角。

　　拓展铰接支座布置在壳身靠近底部的侧边位置，支座采用分体式夹座加转轴的结构：夹座部分和壳身侧壁连为一体，中间开出贯通销孔，配套的外接挂载接头可以插入夹座开口内，穿入转轴销后形成可转动的铰接副。这个铰接位置的选型经过受力考量：手机整机重心大致落在机身中部，把挂载点设置在靠近下端的位置，当支架夹装在自拍杆、头盔侧装座或者车把固定座上时，整机的力臂更短，高速移动过程中产生的晃动惯量更小，画面抖动幅度会明显低于挂载点设置在机身中部的方案。转轴的阻尼可以通过销钉的配合松紧调整，既能够让拍摄角度在俯仰方向任意悬停，也可以在需要快速切换横竖屏拍摄时直接扳动壳身完成转向，不需要额外拧松锁紧旋钮。

　　面向增材制造的成型需求，整个壳身的壁厚做了均匀化处理，主体壁厚控制在消费级FDM打印机可稳定输出的区间，既不会因为壁太薄导致打印完成后卡扣位置容易断裂，也不会因为壁过厚造成整机重量大幅增加，长时间手持拍摄不会产生额外的负重感。所有转角位置都做了圆角过渡，没有尖锐的直角棱边，一方面避免打印过程中直角位置出现应力集中，在反复拆装手机时发生开裂，另一方面日常握持时边缘贴合手掌，不会硌手。挂载支座的销孔采用同轴设计，打印完成后不需要二次镗孔，只需要去除少量支撑残留就可以直接穿入配套销轴完成装配，夹座的开口间隙预留了塑料成型的收缩余量，打印完成后接头插入不会出现过紧卡死或者过松松旷的问题。

　　安装边界方面，壳体内腔尺寸完全对应目标手机的外形长宽，包边内侧预留了极薄的间隙，既可以保证手机推入后不会在壳内晃动，也能兼容用户在手机背面贴薄款保护膜的使用需求。摄像头避让孔的轮廓比手机镜头外圈大出足够距离，即使打印过程中出现少量尺寸偏差，也不会蹭到镜头镜片。外接挂载端的接口尺寸兼容通用运动相机的标准两齿安装座，市面上绝大多数适配运动相机的三脚架转接头、头盔固定座、车把夹都可以直接和这个支架对接，不需要额外制作转换接头。

　　实际使用中，这款支架同时承担了手机保护和拍摄拓展两个功能：日常使用时它就是普通的手机保护壳，跌落时边框和背部的加厚结构可以缓冲冲击力；需要拍摄第一视角素材时，只需要把配套的固定座和壳身的铰接支座锁合，就能把手机固定在头盔、车把或者胸带位置，俯仰角度可以根据拍摄需求随意调整，拍完之后把外接接头拆下，手机可以正常揣入口袋，不会因为突出的挂载结构影响日常携带。
