30毫米方形涡轮散热风机结构设计

　　该结构围绕紧凑型电子设备内部强制风冷需求展开，外框采用30毫米见方的标准小尺寸边界，适配工控板卡、小型电源模块、嵌入式主机、密集机柜局部热点以及桌面级电子装置的狭窄安装空间。方形壳体在堆叠装配时比圆形风道更容易贴合设备壁面，四角区域可预留固定孔位，也可依靠周边支架进行侧向夹持，能够减少异形转接件的使用。

　　从实际布置角度看，这类小风机通常承担局部换气任务，而不是整套系统的唯一风路来源。设备内部功率器件、驱动板、整流模块或小型控制盒在连续运行时会形成稳定热区，自然对流难以把热量及时带走，风机通电后驱动空气穿过翅片、开孔面板或器件间隙，使热边界层不断被扰动，从而降低局部温升。设计时需要先确认进风侧与出风侧是否留有足够通道，不能把风框紧贴封闭平面，否则会造成吸风面积不足、噪声升高和风量衰减。

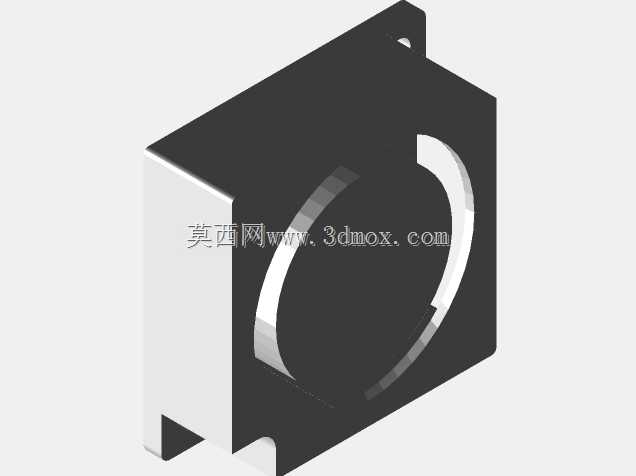

　　模型主体保留了涡轮风机最核心的外框、圆形风轮轮廓和安装折边，没有加入叶片细密曲面、电机绕组、轴承细节和接线结构。这种处理方式适合在整机布局阶段使用：结构工程师可以把它作为空间占位件，检查风扇与外壳、螺钉柱、线束、电容、散热片之间的干涉关系；热设计人员也能据此划定风路走向，评估冷风进入、热风排出以及旁通泄漏的位置。对于不需要拆解风扇内部结构的装配体来说，过度细化叶片和电机反而会增加模型负担，影响大型设备总装时的浏览与校核效率。

　　外形上，方形框架提供明确的安装基准，中央圆形区域对应风轮旋转范围，外围实体则承担支撑与防护作用。框架一侧的折边和凸耳可用于定位，使风机在推入安装腔后保持姿态稳定，避免运行振动导致偏移。若进入详细设计阶段，可在现有外框基础上补充螺钉过孔、减震胶圈、线束卡槽、防护网和风向标识；若用于注塑或钣金加工，还需要进一步增加壁厚、拔模斜度、圆角过渡和加强筋，以兼顾成型工艺与结构强度。

　　风路设计不能只关注风扇本体尺寸。30毫米规格的风机截面较小，适合短距离、低阻力、定向送风场景；当风道中存在密集线缆、狭窄格栅或厚重散热翅片时，实际工作点会向高阻力区域移动，风量可能明显下降。因此在整机建模时，应把风扇占位、进出风开孔、散热片间距和背板避让区一起考虑。进风面最好保留连续开放区域，出风侧则应让热空气顺利离开设备，避免热风在壳体内循环。若多个小风机并列使用，还要统一风向，防止相邻风机互相抵消气流。

　　该模型的价值在于提供清晰的安装包络和部件关系，而不是表达风扇内部制造细节。工程师可以在概念阶段快速拖入装配体，验证30毫米方形风机是否能够放入指定腔室，判断风轮直径与框体厚度是否与周边零件冲突，并据此决定采用螺钉固定、卡扣固定还是胶圈压装。对于教学和方案演示场景，简化轮廓也便于说明涡轮风机在风冷系统中的位置：它既是空气流动的动力源，也是连接热源、风道和设备外壳的关键机械边界。后续细化时，再根据选定供应商样本补充叶片、电机筒、引线和标签等细节，即可形成更完整的生产级装配结构。
