标准2x4凸点拼接积木块结构设计

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758266
  • 标准2x4凸点拼接积木块结构设计
  • 标准2x4凸点拼接积木块结构设计

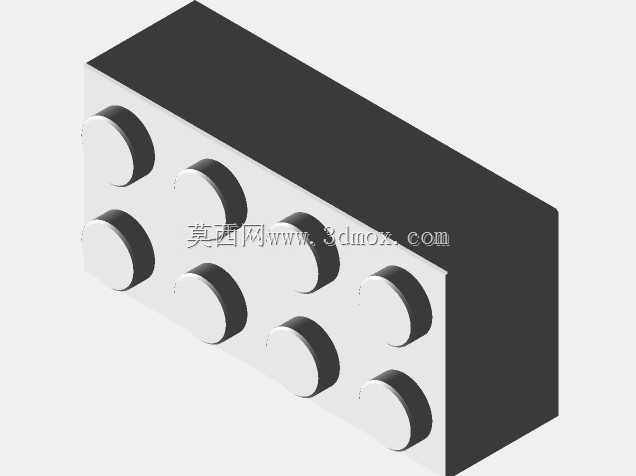

  这类2×4凸点积木块属于标准化拼接构件,外形为长方体基体,顶面按两排四列均布八个圆柱凸点,底面预留与凸点过盈配合的容纳腔,长宽高比例保持3:1的规整关系,所有棱边做小半径圆角过渡,既避免塑料件脱模时应力集中,也能在频繁插拔过程中减少边角崩裂。从结构设计角度看,凸点直径、高度与底面腔壁之间的配合量是核心参数,配合过紧会造成拼装费力、拆卸时卡扣拉伤,配合过松则层叠后出现晃动、定位失效;实际建模时需要控制凸点根部圆角与顶面交接处的壁厚,保证注塑冷却后收缩均匀,避免凸点歪斜或顶面缩痕。

  积木块的使用场景并不局限于儿童玩具拼装,在机械方案演示、产线布局沙盘、机器人实训平台、模块化教具以及快速概念验证中都常被用作低成本占位构件。由于其拼接接口高度标准化,单个块体可以在平面内沿长度和宽度方向无限延展,也可以沿高度方向逐层堆叠,快速搭出机架外轮廓、料道隔板、传感器安装位示意或工位分隔结构。对于三维建模人员而言,这类零件看似简单,却很适合练习阵列特征、拔模斜度、圆角顺序、壁厚抽壳以及装配干涉检查。

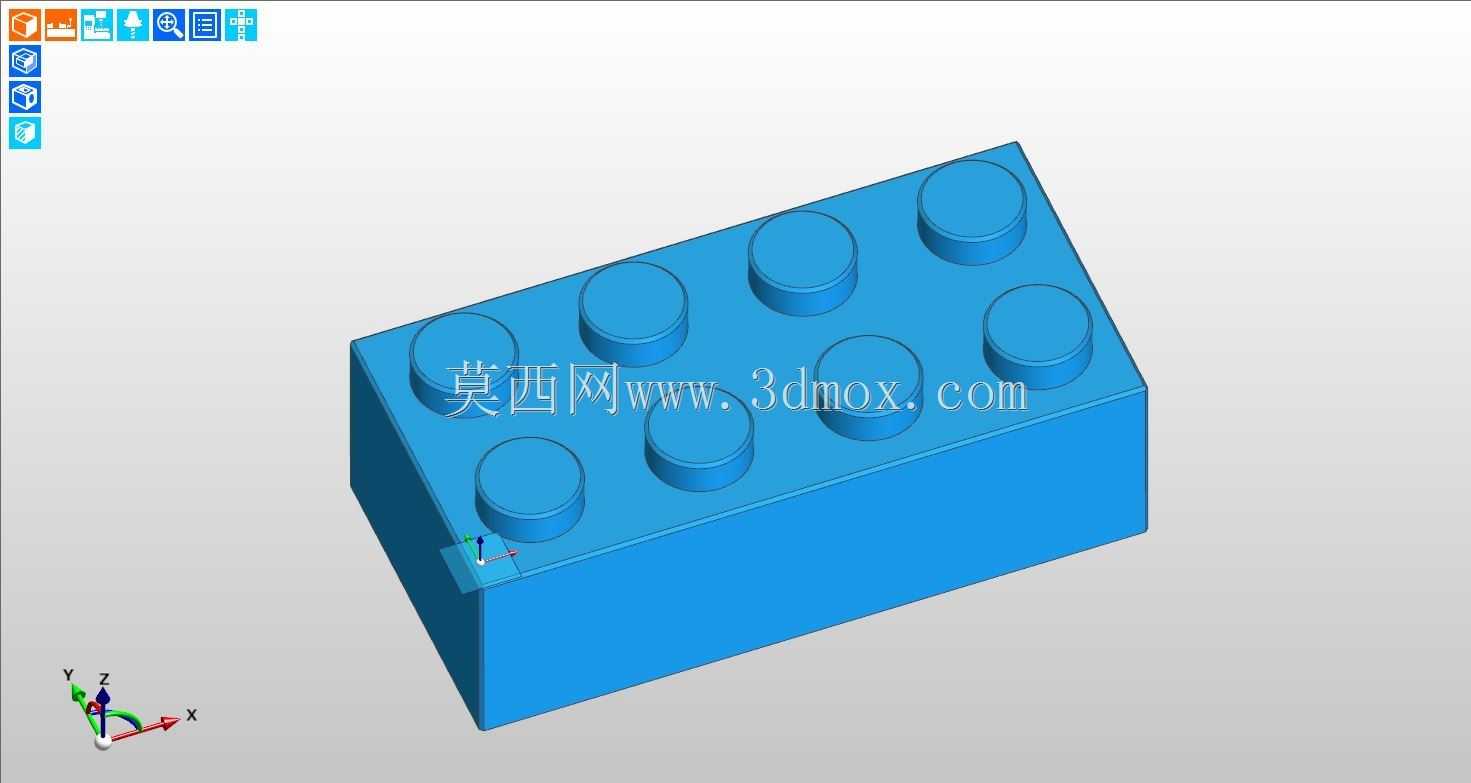

  建模时通常先建立长方体主体,再按标准节距阵列圆柱凸点;凸点与主体之间采用合并实体,保证连接处没有割裂面。底面结构不能简单做成实心块,因为实心块不仅浪费材料,也无法与下层凸点配合,需要在底面形成带加强筋的空腔。腔壁厚度要与外壁协调,过薄会导致拼装时侧壁外扩变形,过厚则增加材料用量并延长成型周期。凸点侧面通常设置轻微拔模角,方向与开模方向一致,便于零件从型腔中顶出;顶面凸点端面可做极小倒角,使插入下层孔位时具有导向作用,即使两块积木存在少量错位,也能顺着倒角滑入配合位置。

  安装边界方面,单个2×4块在平面上占据两个凸点行距、四个凸点列距的网格范围,高度方向包含基体厚度与凸点有效配合高度。多层堆叠时,上层块的底面空腔套入下层块顶面凸点,配合后实际层高由基体厚度决定,凸点只承担定位和连接作用,不应作为主要承载面。若用于沙盘或实训装置,需要在底部预留与基板连接的空间;若侧面要贴标签、安装小型传感器或固定线槽,则应选择平面较完整的长侧壁,避免在凸点阵列区域打孔,以免破坏拼接接口。

  从受力角度看,积木块承受的主要是轴向插拔力和层间剪切力。凸点根部是弯曲应力集中区,底面腔壁在插入时受到向外撑开的张力,因此圆角和壁厚过渡比单纯提高材料硬度更重要。长期反复拆装后,塑料会产生轻微松弛,设计时可通过控制凸点有效接触高度来维持稳定摩擦力:接触高度过小,定位不足;接触高度过大,插拔阻力上升。侧面与底面的交接处也应保留圆角,减少堆叠受弯时外角开裂。

  在装配验证中,可以把多个块体按错缝方式拼接,观察长向连接时的整体刚性;也可以按同向阵列堆叠,检查凸点与空腔是否存在偏心。若模型用于3D打印,需要注意底面空腔朝向和支撑添加方式,凸点朝上打印可获得较好的外形精度,但底面空腔可能需要支撑;若凸点朝下打印,配合面容易受平台平整度影响。用于注塑生产时,则要重点检查分型线位置,尽量让分型线避开凸点配合面,否则飞边会直接影响插拔手感。

  整体来看,该构件体现的是小尺寸标准化接口设计思路:用重复的凸点和空腔实现可拆连接,用统一网格尺寸保证互换性,用圆角、拔模和壁厚控制保证成型与装配可靠性。它既能作为玩具系统中的基础单元,也能在工程演示、模块化夹具雏形和教学实训中承担快速搭建功能。
