iPhone5螺旋式物理扬声器底座

　　该结构为适配iPhone5机身形态设计的无源物理扩音底座，整体采用一体式支撑座搭配双螺旋声学通道的布局，无需外接电源即可利用声学共振原理放大手机内置扬声器的输出音量，在桌面休闲、床头伴音、临时会议小范围扩音等场景中使用，规避了有源音箱布线、充电、蓝牙配对的繁琐流程，也可作为3D打印个性化数码配件的典型参考结构。

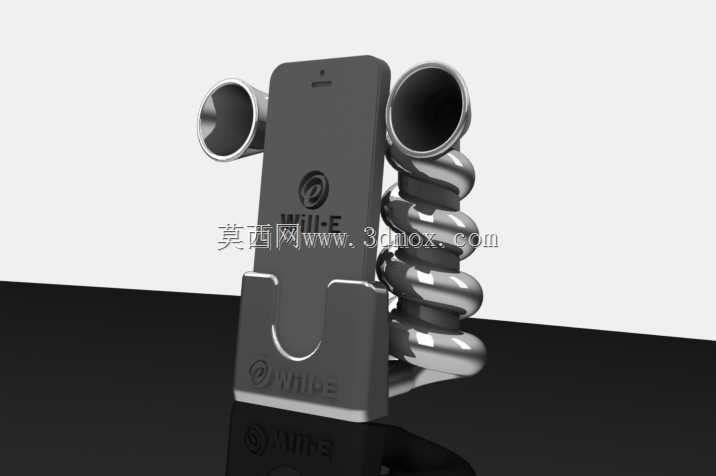

　　从安装边界来看，底座下部的U型卡位槽完全匹配iPhone5的机身厚度与侧边轮廓，槽体内侧预留了0.2~0.3mm的装配间隙，既可以保证手机插拔顺畅，又能避免手机放置后出现晃动偏移，槽体深度覆盖手机下半部分约三分之一的机身高度，放置后手机重心完全落在底座支撑范围内，即使触碰声道部分也不会出现侧翻。底座整体底面为平整矩形支撑面，四个边角做了小圆弧过渡，放置在木质桌面、玻璃台面等不同材质平面上都能保持稳定，不会刮伤接触面。

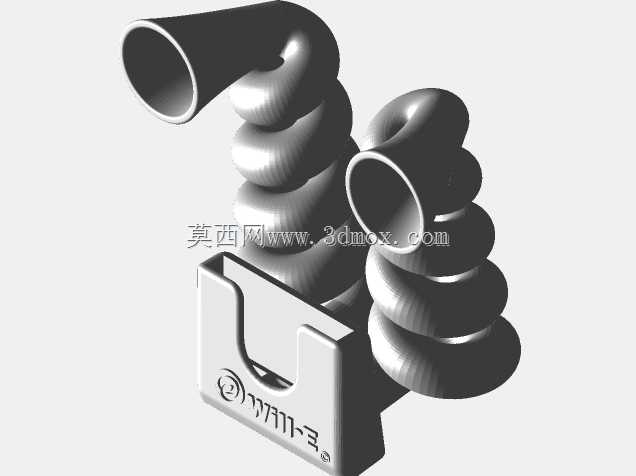

　　声学通道部分采用左右对称的双螺旋蜗壳造型，通道入口正对手机底部扬声器的出声位置，手机播放音频时，声波从入口进入螺旋通道，沿连续的螺旋曲面逐步传导，通道截面从入口到末端喇叭口逐步扩大，利用号筒扩声的基本原理，在中低频段实现声压级提升，同时螺旋的弯折路径可以过滤部分高频尖锐杂音，让输出的人声、轻音乐音质更加柔和。末端的两个敞口喇叭口朝向斜上方，符合用户坐姿使用时的听觉朝向，避免声波直接朝向桌面反射造成的音质浑浊。

　　设计过程中首先需要确认iPhone5底部扬声器的开孔位置，保证声道入口与出声孔的对位误差控制在1mm以内，避免漏声导致扩音效果衰减；螺旋通道的内壁需要保持连续顺滑，建模时采用扫掠命令生成螺旋实体后抽壳，通道壁厚统一设置为2mm，既可以保证3D打印时结构强度足够，不会因为壁厚过薄出现打印变形，也能避免壁厚过大造成整体重量超标，提升手持移动的便利性。底座卡位槽的内侧边缘做了1mm的倒角，手机插拔时不会刮伤手机边框漆面，槽体底部预留了微小的避让空间，不会挤压手机底部的充电接口，用户在使用扩音功能的同时也可以穿插充电线进行充电。

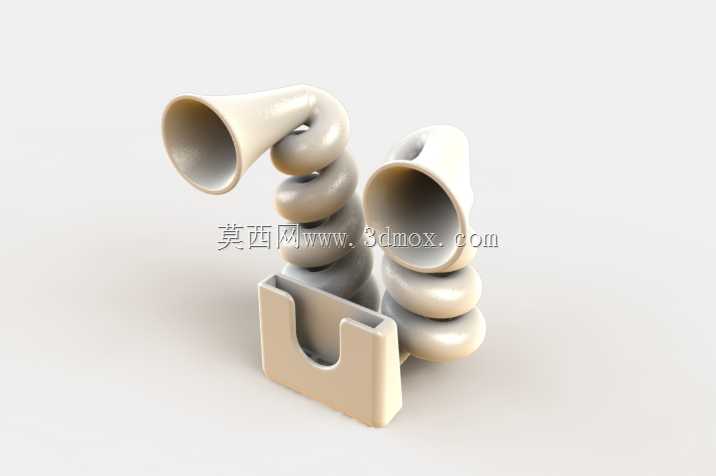

　　该结构没有额外的活动零部件，整体为一体化成型结构，无论是采用FDM3D打印还是注塑小批量生产，都不需要后续装配工序，生产良率高。双螺旋的造型同时具备装饰属性，米白色的外观搭配流畅的曲面形态，放置在桌面本身也可作为创意摆件，区别于常规直筒型物理扩音器的单调造型。在结构验证阶段，需要重点测试不同放置角度下的声道密封性，手机放入卡位槽后，出声孔与声道入口的贴合面不需要额外密封胶，依靠槽体的定位精度即可保证大部分声波进入通道，若出现漏声可在槽体对应位置粘贴薄海绵层提升贴合度。螺旋通道的螺距经过反复调整，螺距过小会导致通道弯折角度过大，高频信号衰减过多，音质发闷；螺距过大则会缩短通道有效长度，扩音增益不足，当前结构的螺旋圈数设置为3圈，在扩音音量和音质还原之间取得平衡。喇叭口的扩张角度设置为30度，既可以保证声波的扩散范围，覆盖桌面周边2~3米的听音区域，又不会因为扩张角度过大导致声能快速分散。
