　　这套NPT锥管螺纹系列结构，覆盖了从极小通径到大口径常用规格的完整牙型轮廓，主要面向液压、气动、给排水、油气输送以及工艺管路系统中的密封连接场景。在现场设备里，NPT螺纹依靠牙型自身的锥度配合实现密封，外螺纹与内螺纹旋合时，牙侧沿轴向逐步压紧，配合密封带或管螺纹密封胶即可在中低压工况下形成可靠的防漏结合面，广泛出现在泵体进出口、阀块接管、仪表引压口、气源处理元件以及各类流体设备的管接头上。

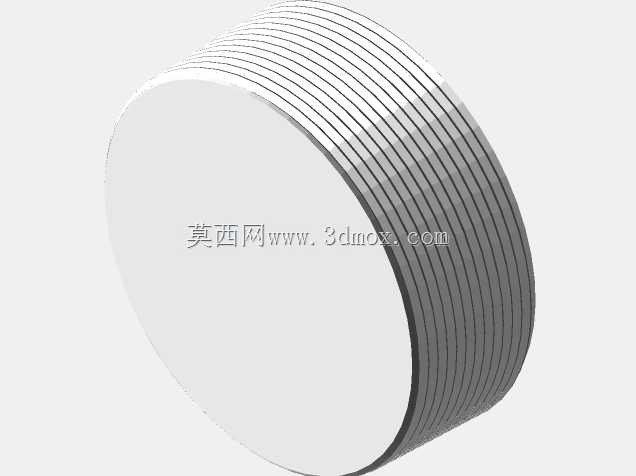

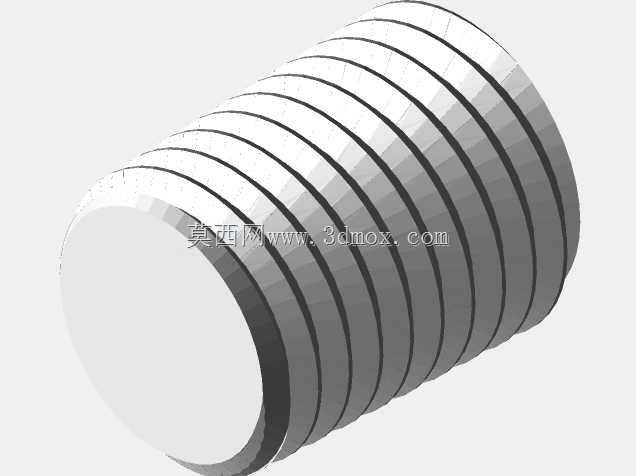

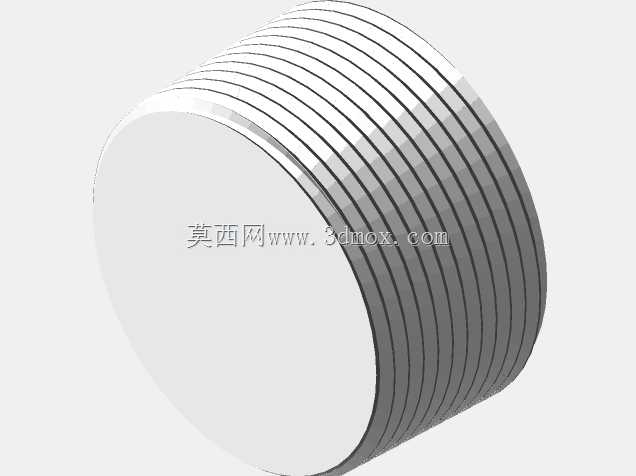

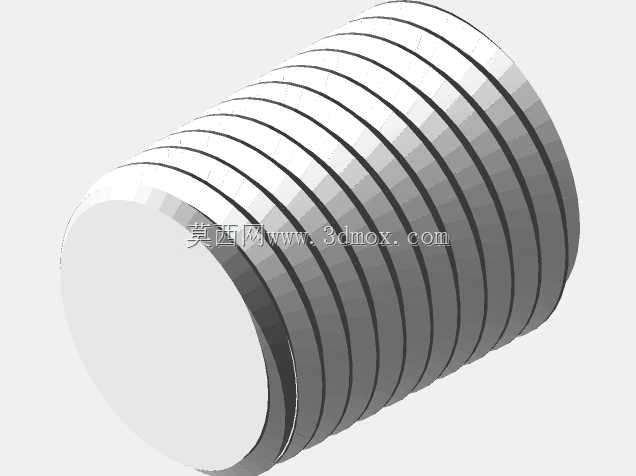

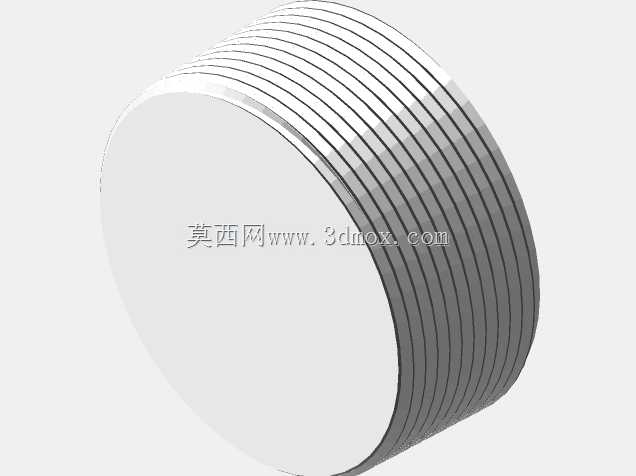

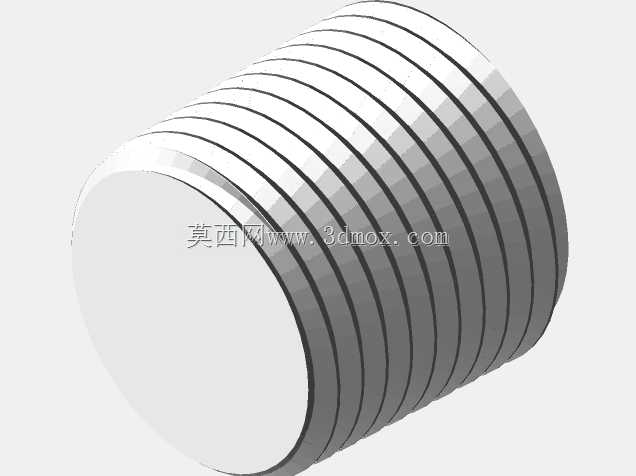

　　从结构特征看，NPT属于美制一般用途锥管螺纹，锥度为1:16，牙型角60度，牙顶与牙底存在削平，这一点与公制普通螺纹的平行圆柱配合有明显区别。建模时最容易出错的地方，是把锥管螺纹简单做成圆柱螺纹再加锥面，那样旋合后牙侧无法均匀贴合，密封位置也会偏离。正确的处理思路是先建立1:16的锥度基准，再沿锥面螺旋扫描切除牙型，保证每一圈牙的大径、中径、小径都随轴向位置按锥度规律变化。系列中不同规格对应不同的每英寸牙数，比如小规格牙数密、大规格牙数疏，螺距随公称尺寸递增，牙高和旋合长度也相应变化，这些参数直接决定了接头能否正常拧紧。

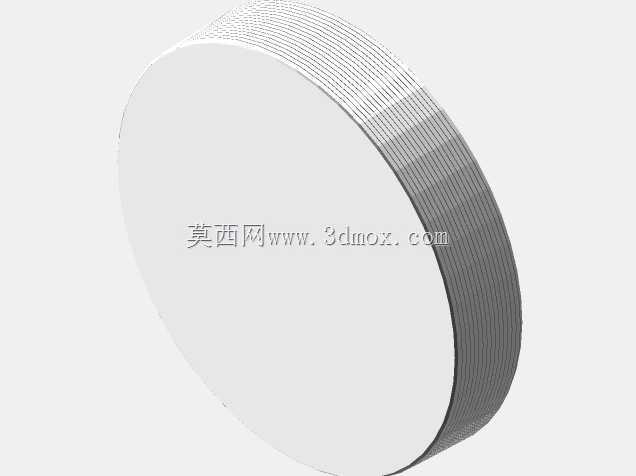

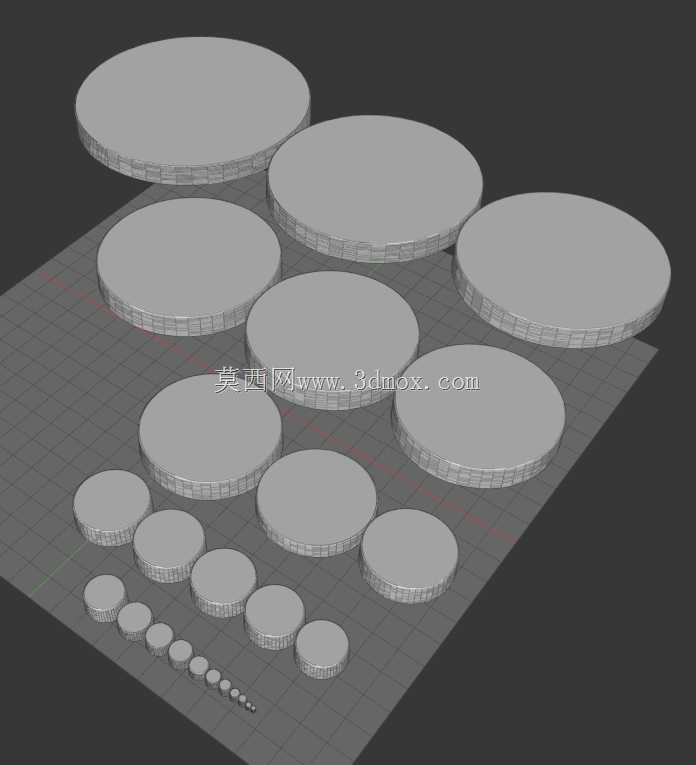

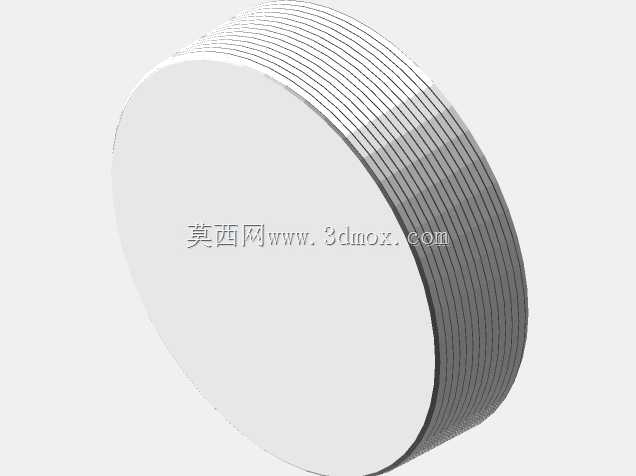

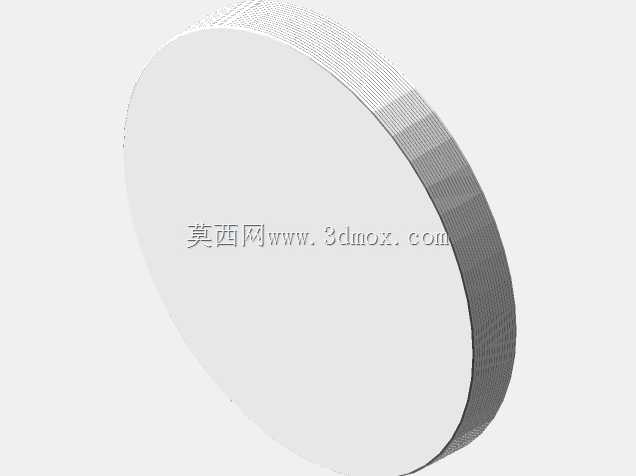

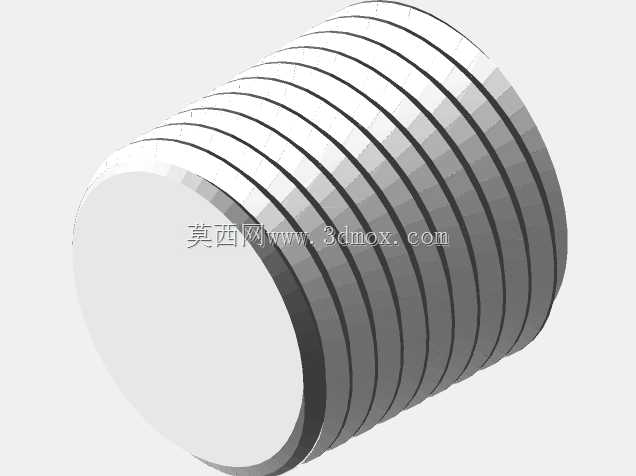

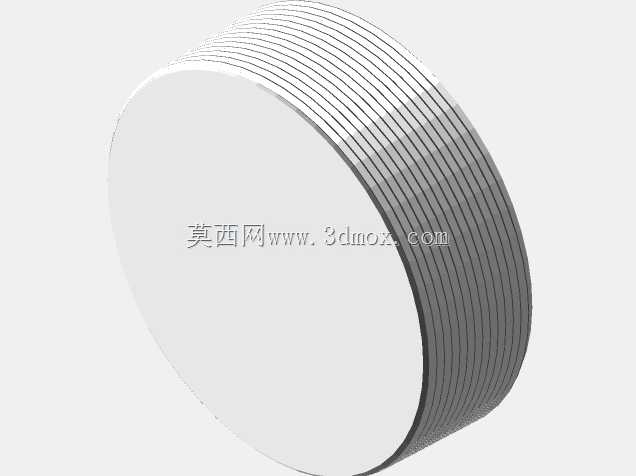

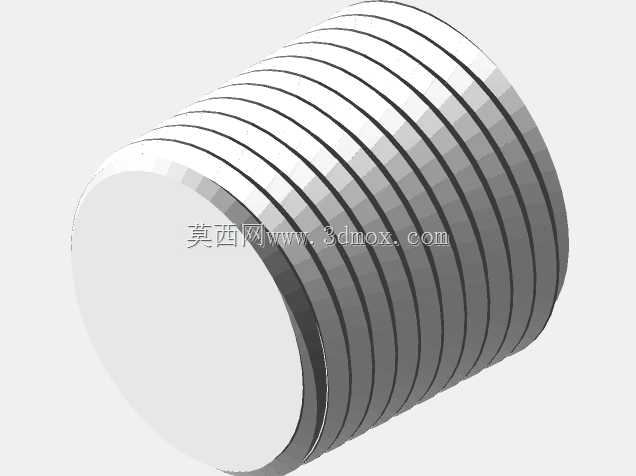

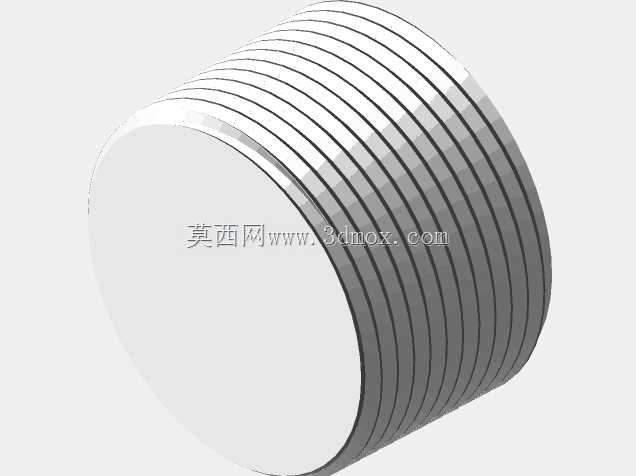

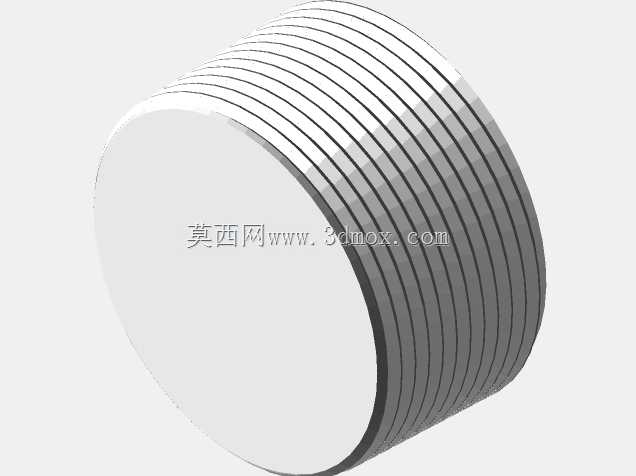

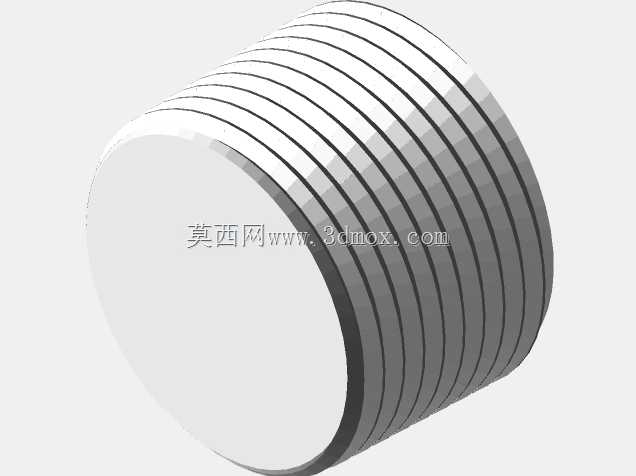

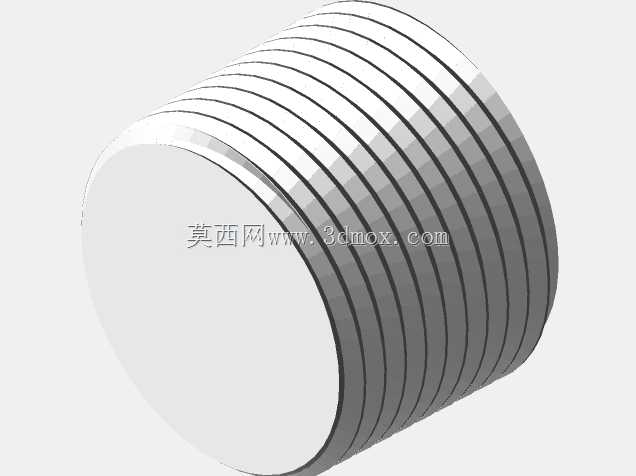

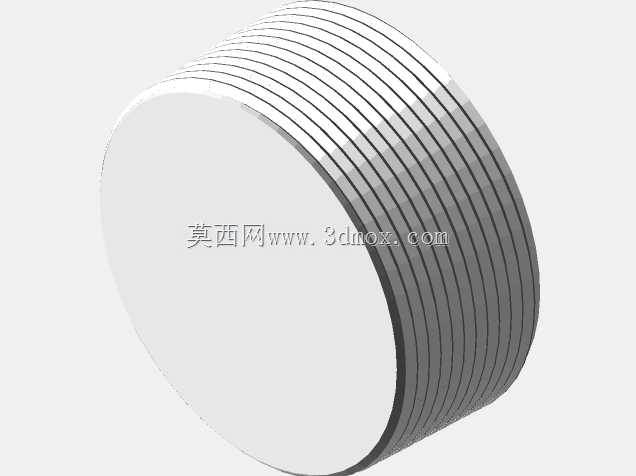

　　外形与安装边界方面，图中按规格梯度排布的圆盘状螺纹坯件，直观呈现了各尺寸的径向占用范围。小通径件结构紧凑，适合安装在仪表柜、阀岛内部等空间局促的位置；大口径件径向尺寸和所需拧紧力矩都明显增大，布局时必须给管钳、扳手留出操作空间，同时要考虑旋入深度对相邻管路的干涉。NPT接头的有效旋合长度不是越长越好，旋入过深可能导致内螺纹壳体胀裂，旋入过浅则牙侧压紧不足、容易渗漏。结构设计时通常会在螺纹端部预留不完整牙退刀段，并在接头根部设计六角面或平行面，便于装配时施加扭矩。

　　在设备选型与三维布置阶段，这套系列结构可以帮助工程师快速核对管路接口的匹配关系。锥管螺纹属于密封螺纹，选型时要区分NPT与NPTF、G螺纹、R螺纹的差异：NPT依赖牙顶牙底与密封介质共同实现密封，配合面存在可控间隙；干密封型则对牙顶牙底过盈量要求更严。若在装配体里把NPT外螺纹误配到圆柱内螺纹上，初期或许能够拧入，但承压后渗漏风险很高。建模阶段把锥度、牙型角、螺距和基准直径做准确，后续出工程图、加工管螺纹以及装配干涉检查才有依据。

　　实际管路布置中，螺纹接头往往位于设备与外部管线的交接处，受力状态比较复杂，除了内压产生的轴向推力，还会承受管道重量、振动和热变形带来的附加载荷。因此在结构校核时，不能只看螺纹牙型是否画得像，还要关注接头根部壁厚、旋合段长度以及壳体材料的延展性。铸铁、黄铜、碳钢和不锈钢在相同NPT规格下的允许拧紧程度不同，脆性材料过拧容易开裂，塑性材料则可能因牙型变形导致重复拆装后密封下降。三维模型把各规格的边界尺寸统一表达出来，便于在密集管路中提前判断扳手空间、拆装顺序和保温层占用，避免设备到了现场才发现接口互相干涉、工具无法就位。

　　整体而言，这套NPT锥管螺纹结构的价值在于把系列化规格的牙型规律和安装边界清晰呈现，既可以作为流体设备接口设计的参考，也能用于管路装配训练、加工工艺核对以及非标接头二次开发。对结构工程师来说，准确理解锥螺纹的密封机理，比单纯调用一个标准件模型更重要——只有锥度、旋合长度和牙型配合关系都处理到位，管接头才能在承压、振动和反复拆装的工况下保持稳定密封。
