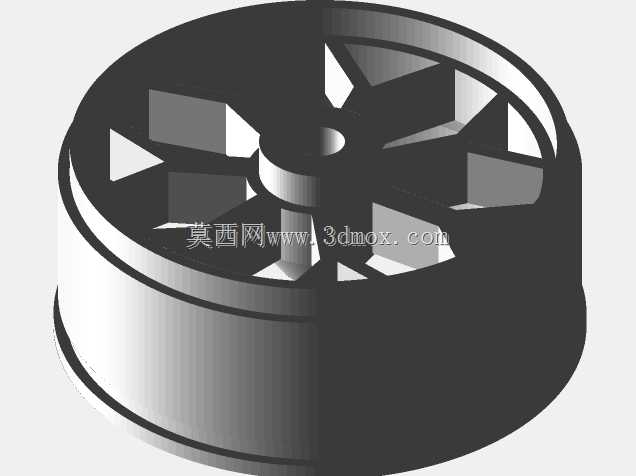

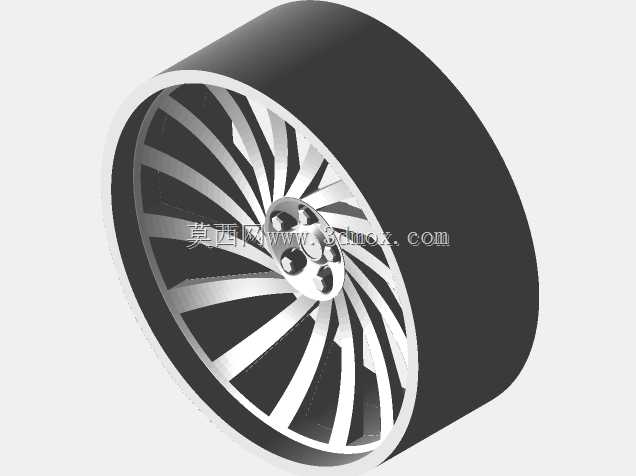

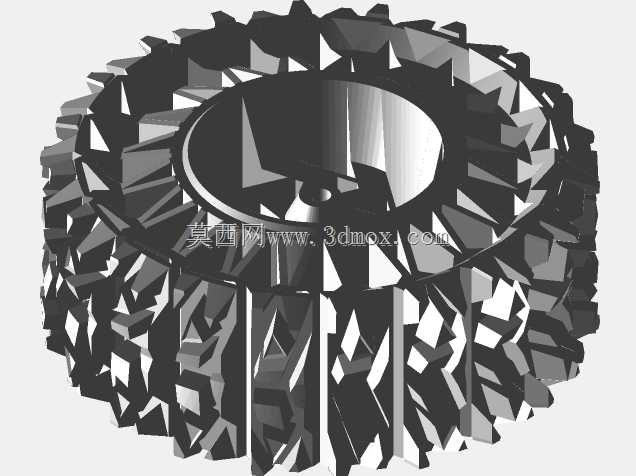

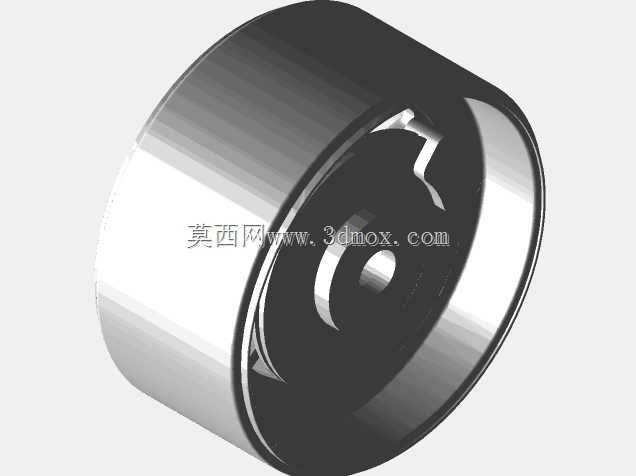

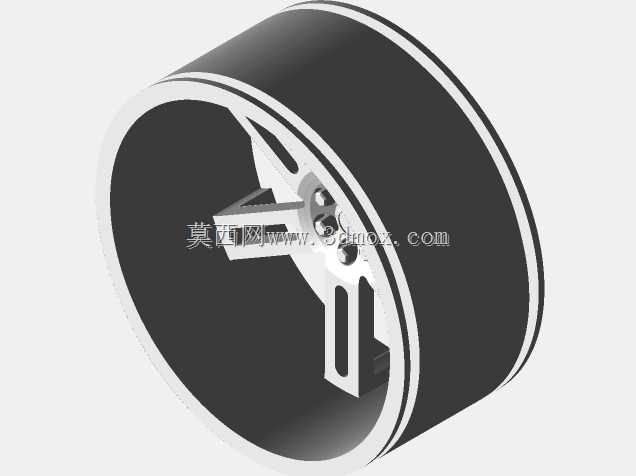

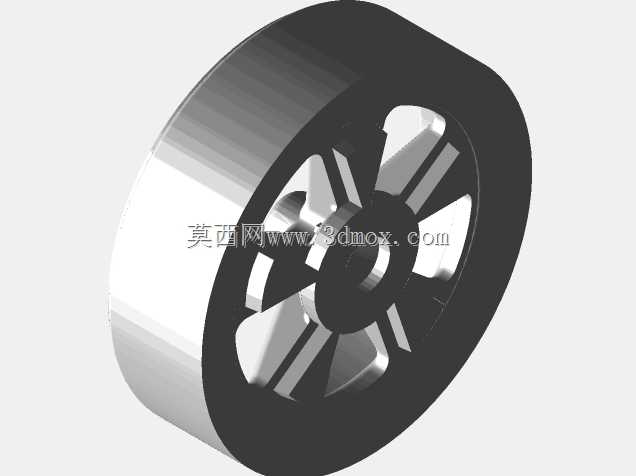

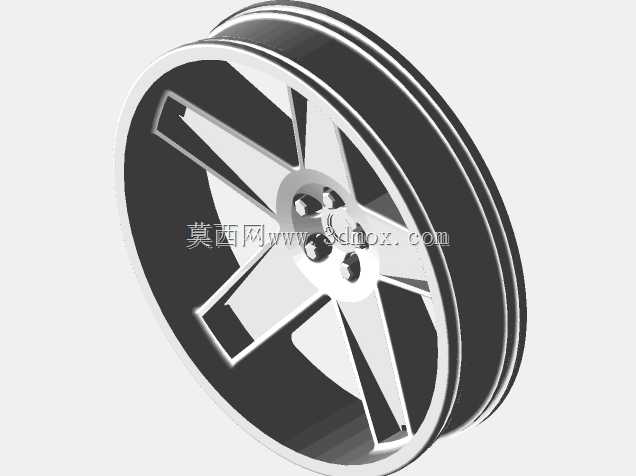

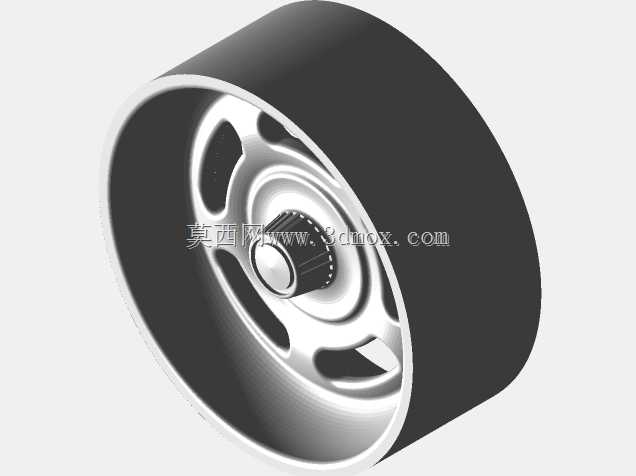

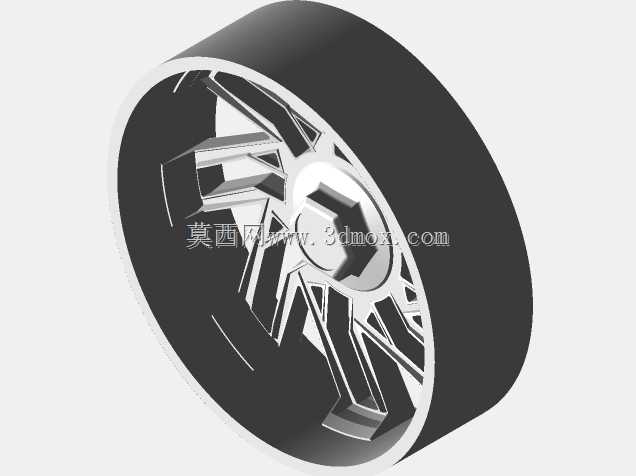

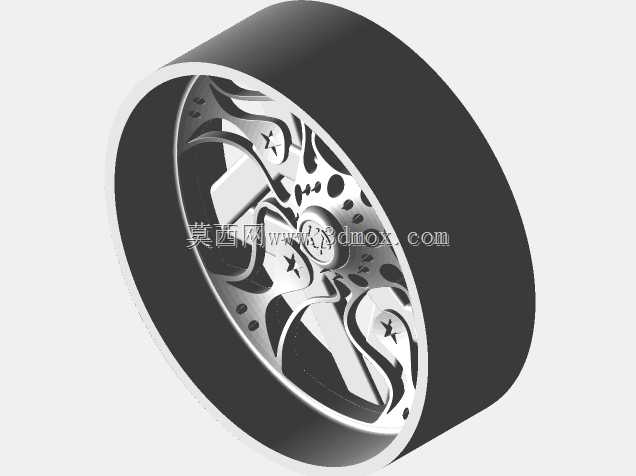

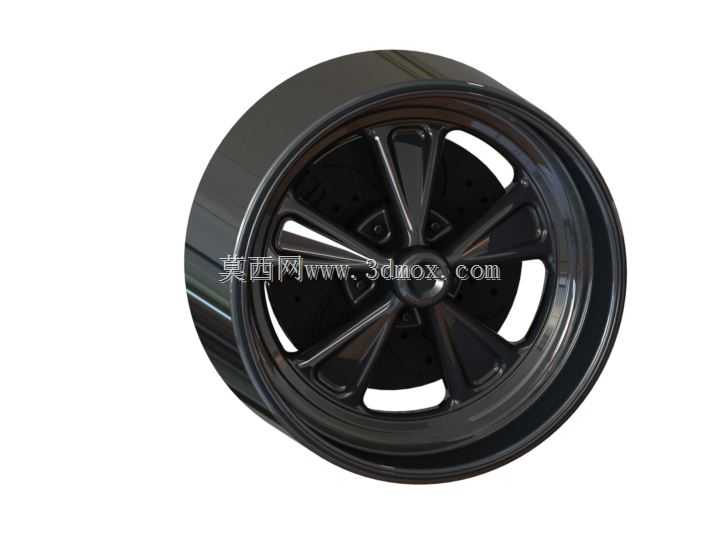

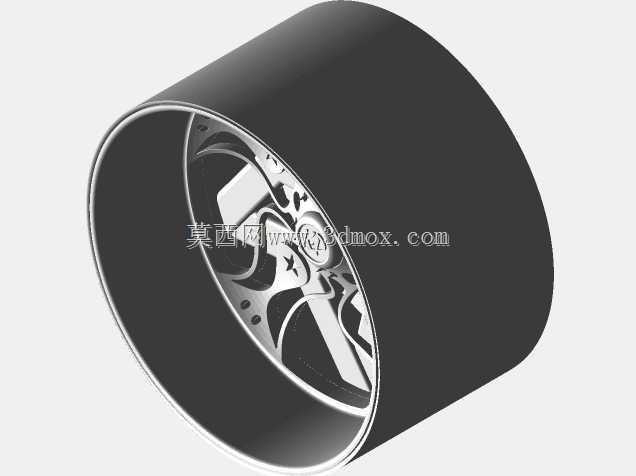

RC车与风火轮车型适配3D打印轮圈设计

　　在遥控模型改装与小比例车模定制领域，轮圈作为直接影响行走稳定性与外观还原度的核心部件，其适配精度与结构合理性一直是玩家与改装从业者关注的重点。本次设计的轮圈系列，主要面向RC遥控汽车与风火轮小比例改装车型，兼顾3D打印工艺的成型特性与实际装车后的使用需求，从结构边界到安装配合都做了针对性的工程优化。

　　从实际应用场景来看，这类轮圈既可以满足RC竞速车型在铺装路面、轻度越野路面行驶时的结构强度要求，也能适配风火轮小比例车模的静态改装、场景展示需求，覆盖从动态玩车到静态收藏的两类核心使用场景。针对RC车型的使用工况，设计时重点考量了轮圈与轮胎的配合过盈量，轮圈外缘的止口结构做了0.15mm的单边过盈设计，既可以保证橡胶轮胎套入后不会在高速转向、急加速时出现滑脱，也不会因为过盈量过大导致轮胎装配困难、甚至撑裂3D打印的轮圈基体。而针对风火轮小比例车模的静态改装需求，轮圈的辐条细节做了0.3mm的最小壁厚控制，既保证3D打印时不会出现断丝、缺料的成型缺陷，也能还原真实改装轮圈的精细视觉效果。

　　设计思路上，没有直接照搬量产民用车轮圈的等比例缩小，而是充分考虑FDM、光固化两类主流3D打印工艺的成型限制。轮圈的安装孔位做了统一的基准适配，针对RC车型常用的2mm、3mm轮轴直径，分别设计了对应的轴孔配合公差，轴孔与轮圈外缘的同轴度控制在0.05mm以内，避免装车后出现车轮转动偏心、行驶抖动的问题。轮圈背面的结合面做了0.2mm的沉台设计，能够与原车的轮轴固定销、轮毂接合面完全贴合，不会出现装车后轮圈歪斜、转动卡滞的情况。针对3D打印过程中容易出现的层间结合力不足问题，轮圈的辐条与轮辋连接位置做了R0.5的圆角过渡，避免应力集中导致轮圈在受到侧向冲击力时出现辐条断裂的情况——尤其是RC车型在高速过弯、碰撞障碍物时，轮圈侧向会承受较大的瞬时载荷，圆角过渡结构可以有效分散应力，提升轮圈的抗冲击性能。

　　外形尺寸与安装边界方面，整个系列轮圈覆盖了12mm到28mm的外径规格，分别对应1:64比例风火轮车型、1:32到1:10比例的主流RC车型。轮圈的宽度控制在4mm到12mm区间，每个规格的轮圈都标注了明确的安装边界：轮圈背面的沉台深度统一为1.5mm，适配绝大多数原厂轮轴的安装长度，不会出现轮圈装车后与轮拱、转向拉杆发生运动干涉的问题。针对需要加装刹车碟细节的改装需求，轮圈内侧预留了0.8mm的安装间隙，可以直接粘贴配套的3D打印刹车碟、卡钳细节件，不需要额外对轮圈进行打磨修改。

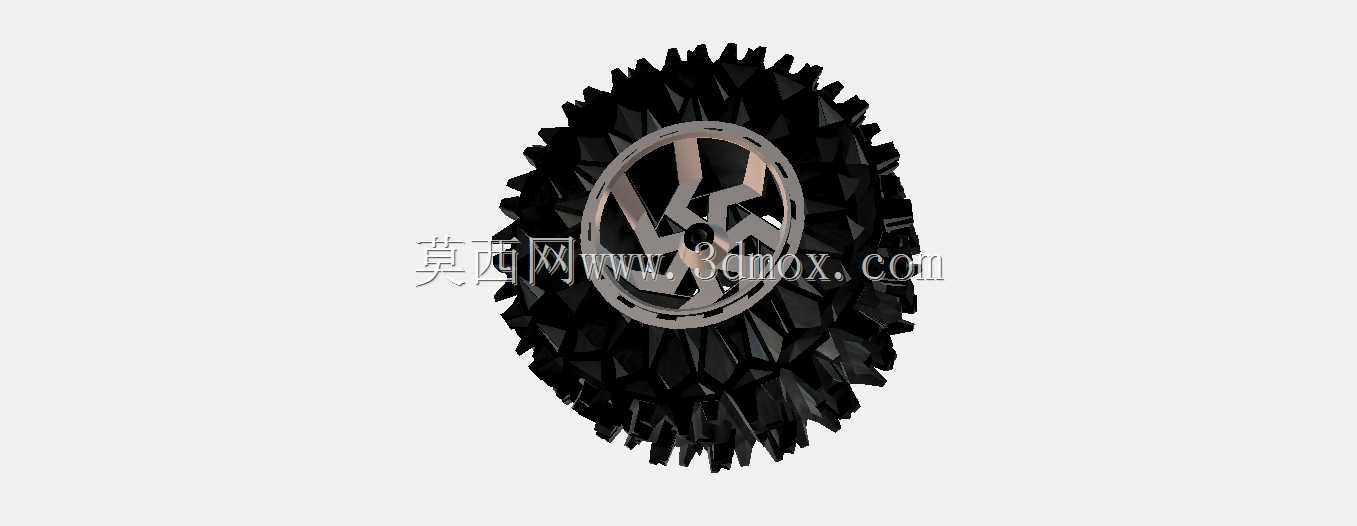

　　从功能特性来看，这套轮圈除了基础的行走支撑功能外，还针对不同使用场景做了差异化设计：面向RC越野车型的轮圈款式，在外缘设计了微型的轮胎定位凸点，能够增加轮胎与轮圈的结合摩擦力，即使在跳跃落地、急刹抱死的工况下也不会出现轮胎与轮圈相对滑动的问题；面向风火轮静态改装的轮圈款式，则做了低趴偏移量设计，轮圈的安装面偏移量控制在0.5mm以内，装车后能够呈现出低趴改装的视觉效果，同时不会超出轮拱的外轮廓边界，符合小比例车模的改装审美需求。设计过程中也充分考虑了3D打印的支撑去除问题，轮圈的所有镂空结构都做了45度以上的自支撑角度设计，打印时不需要添加额外的内部支撑，既减少了打印后的后处理工作量，也避免了去除支撑时破坏轮圈辐条的细节结构。
