适配9.7英寸平板的iSense结构传感器固定支架

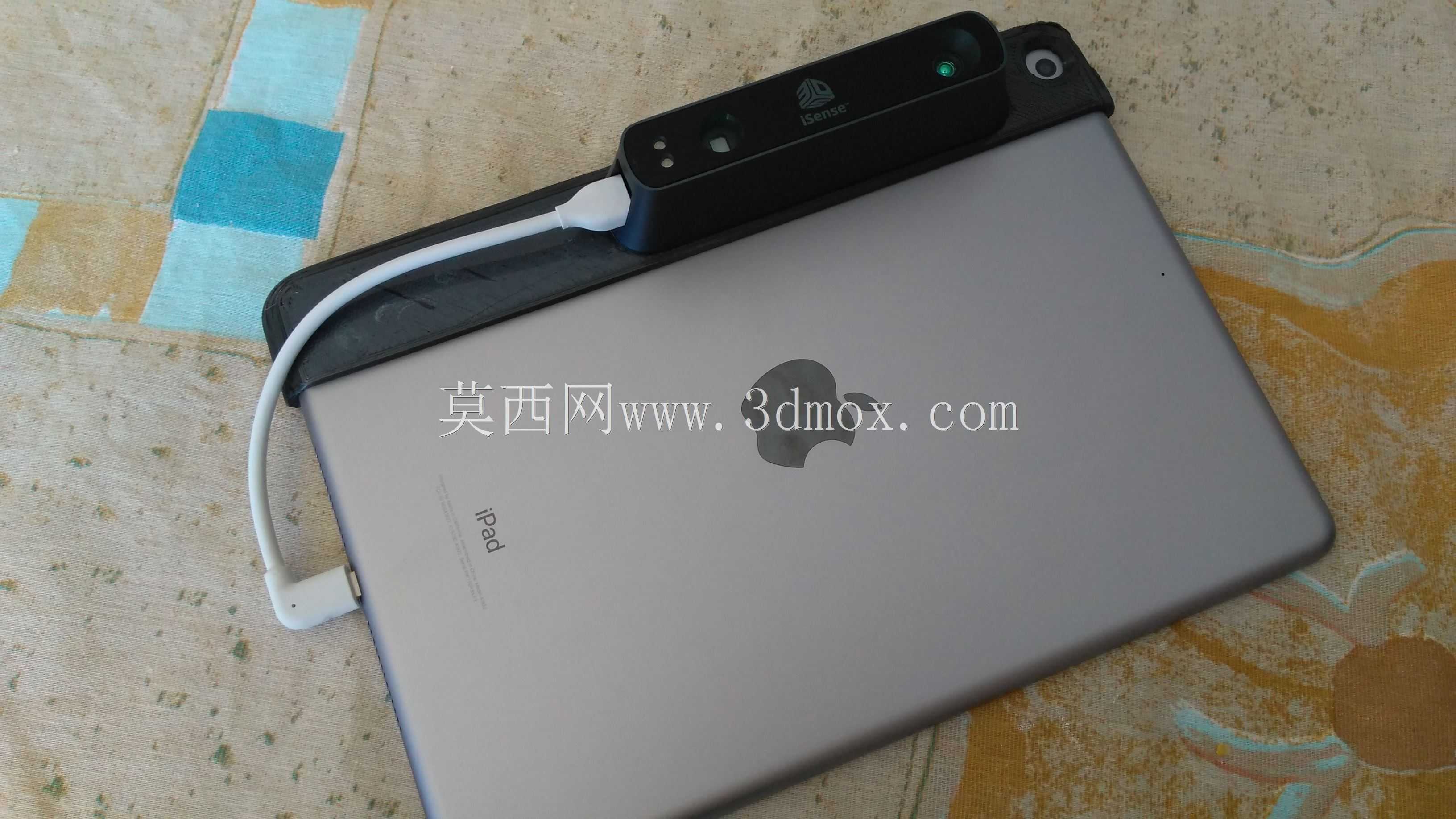

　　在三维扫描作业的实际落地场景中，手持扫描设备搭配平板终端的组合，始终面临设备固定对位不准、长时间握持疲劳、扫描过程中传感器移位导致点云拼接错位的共性问题，这款针对9.7英寸平板设计的结构传感器固定支架，正是为解决这类现场作业痛点开发的配套结构件。从实际使用场景来看，这类支架主要服务于便携式三维逆向建模、小型物件尺寸检测、现场空间数据采集等作业环节，作业人员无需额外手持传感器单元，仅需握持平板即可完成全流程扫描操作，大幅降低单人作业的操作负荷。从功能特性层面看，该支架采用卡扣式抱紧结构，与平板侧边的贴合面做了适配性的轮廓修形，安装后不会遮挡平板的按键、摄像头与充电接口，传感器安装位预留了标准的对位基准，

　　可保证传感器镜头与平板背面保持固定的相对位置，避免每次安装都需要重新校准传感器外参的繁琐步骤，支架上下两端设置了限位挡边，可防止平板在使用过程中从支架内滑脱，传感器安装位的孔位做了公差适配，常规同规格的结构传感器均可直接卡入固定，无需额外加装转接件。在设计思路上，这款支架优先考虑了3D打印的成型工艺特性，整体采用一体化结构设计，没有额外的装配零件，打印完成后去除支撑即可直接使用，壁厚设置兼顾了结构强度与打印耗材用量，受力集中的卡扣位置做了局部加厚处理，避免反复拆装导致的卡扣断裂，支架与平板接触的内侧面预留了微小的余量空间，可粘贴薄型泡棉胶垫，既可以防止刮花平板边框，也能补偿不同批次平板外壳的尺寸公差，提升安装的抱紧力。

　　从安装边界与尺寸适配来看，支架的内轮廓完全匹配对应型号9.7英寸平板的侧边弧度与厚度，整体安装后不会超出平板的侧边轮廓，方便放入常规的平板保护包内携带，传感器安装位突出平板背面的高度经过精准核算，既保证传感器的扫描视场不会被平板本体遮挡，也不会因为突出过多导致携带过程中发生磕碰，支架的整体重量控制在合理区间，安装后不会让平板端的重量分布过于失衡，单手握持时的重心位置靠近手掌承托区域，长时间作业也不会产生明显的腕部负担。在实际工程应用中，这类配套支架的精度直接影响扫描数据的准确性，该支架在设计时严格控制了传感器安装面与平板背面的平行度公差，保证传感器的扫描基准与平板的显示平面保持固定的空间位置关系，

　　配套的扫描软件可直接调用预设的外参数据，无需每次安装后重新进行标定作业，大幅提升外场扫描的作业效率。针对PLA打印材料的特性，支架的受力结构做了圆角过渡处理，避免应力集中导致的打印件脆断，所有棱角位置都做了倒角处理，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭平板的外壳表面。不同于通用型的可调支架，这款专用支架没有多余的调节结构，整体刚性更好，扫描过程中不会因为结构松动导致传感器位置偏移，采集到的点云数据拼接精度更高，尤其适合对扫描精度有一定要求的小型零部件逆向建模、文创产品三维数据采集、家装现场尺寸复核等作业场景，作业人员可以单手完成平板操作与扫描作业，另一只手可以辅助翻动被扫描物件或者记录相关数据，单人即可完成全流程的扫描采集工作。
