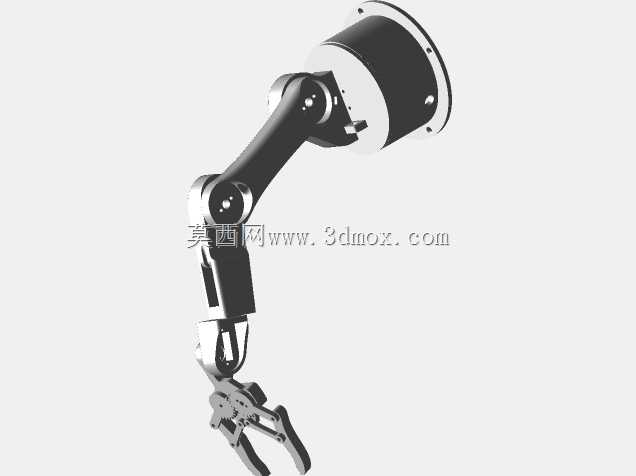

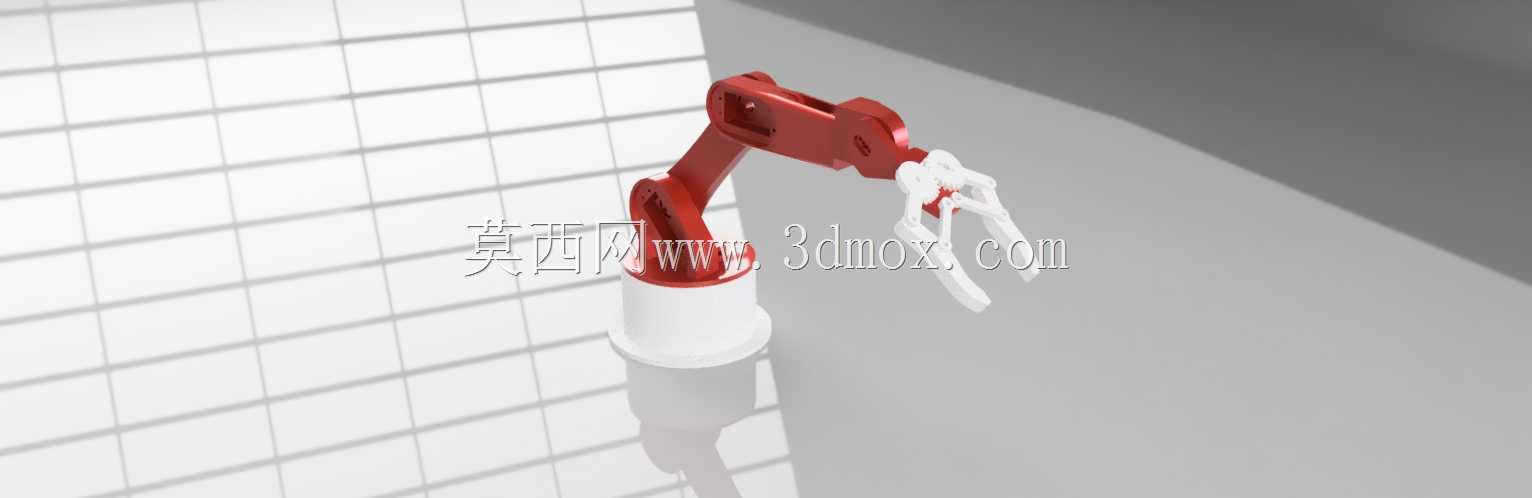

六自由度多舵机驱动夹持机械臂结构

　　这款六自由度关节式机械臂的结构设计，核心面向桌面级轻载作业场景，可适配教学实验、小型物料分拣、精密小件装配、创客开发验证等多种实际工况，在桌面自动化工作站、职业院校机电实训平台、小型文创产品加工工位中都能找到适配的安装位置。从关节动力配置来看，大臂、肩部等需要输出较大扭矩的三个关节，适配MG995高扭矩舵机的安装位，这类舵机堵转扭矩足以支撑臂展全伸状态下的末端负载，不会出现关节垂头、定位偏移的问题；而腕部旋转、夹爪开合这类需要精细动作、负载较小的三个关节，则预留了sg90微型舵机的安装空间，兼顾动作精度与整体结构的轻量化，不会因为末端动力单元过重导致整机重心前倾。设计过程中优先考虑了关节运动的干涉规避，

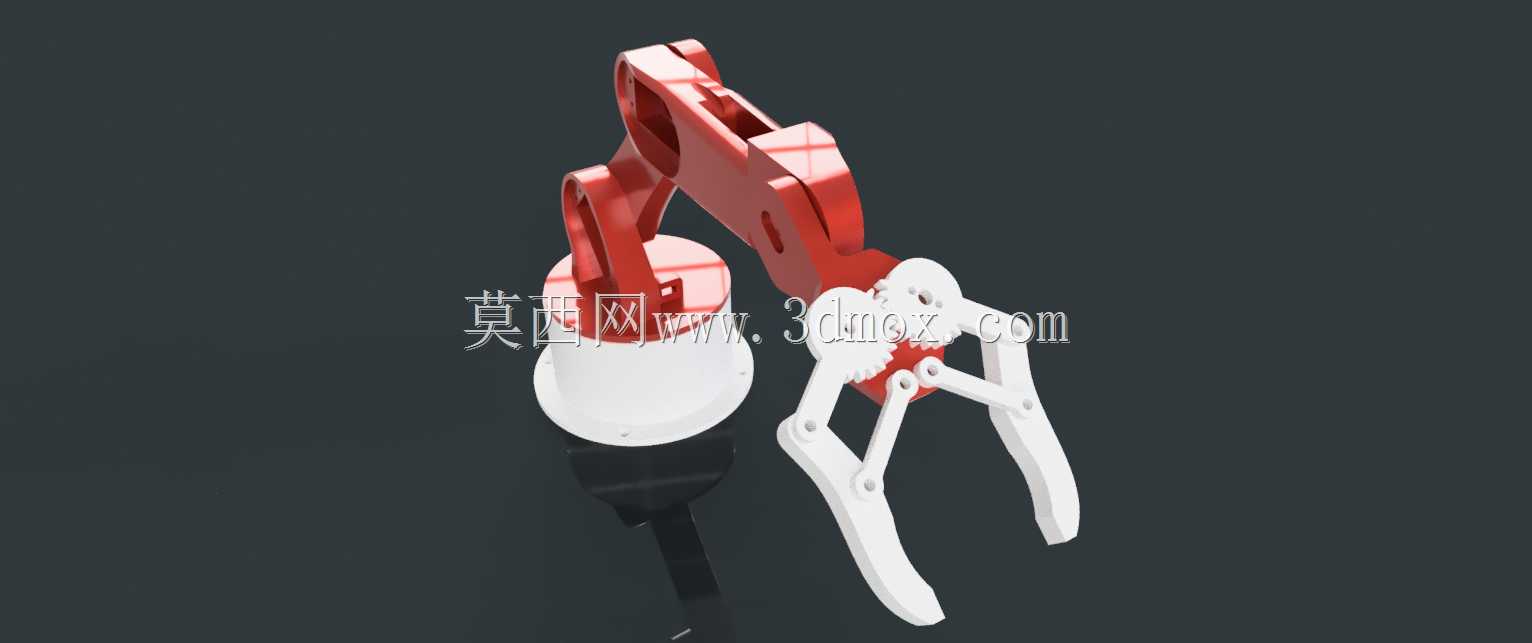

　　每一段臂杆的转动角度范围都做了结构硬限位，比如肩部关节的俯仰角度不会因为过度转动拉扯到内部舵机走线，肘部关节的弯折极限刚好避开大臂与基座的碰撞区域，腕部的旋转关节预留了足够的走线槽，所有舵机的连接线都可以从臂杆内部的空腔穿过，不会出现运动过程中线缆外露被夹断、或者缠绕关节的问题。夹爪部分采用了对开式自适应结构，指节处做了圆弧过渡的接触面，既可以夹持方形的硬质塑料块、金属小零件，也能适配圆柱形的笔杆、轴类小件，夹持接触面预留了粘贴防滑硅胶垫的凹槽，夹取表面光滑的物件时不会出现滑脱。基座部分采用了下宽上窄的锥形结构，底部预留了四个标准安装孔位，可以直接通过螺栓固定在铝型材工作台面上，也可以搭配加重底座放置在平整桌面使用，

　　安装边界的尺寸控制在常规桌面设备的适配范围内，不会占用过多工位空间，基座内部预留了舵机控制板的安装仓位，不需要额外外置控制盒，整体集成度更高。从运动范围来看，整机臂展完全伸展时可以覆盖基座周围半径30厘米左右的作业区域，末端夹爪的最低下落位置可以贴近基座安装平面，最高抬升高度足够越过常规高度的小型料盒，完全满足桌面级作业的行程需求。结构件的连接位置全部采用标准舵机盘配合螺栓锁紧的方式，没有采用易滑牙的自攻螺丝连接，长时间反复运动也不会出现关节松动、定位精度下降的问题，臂杆的壁厚设计兼顾了强度与重量，不会因为壁厚过薄导致大臂伸展时出现形变，也不会因为壁厚过大增加舵机的负载负担。在实际应用中，这款机械臂既可以单独作为实训设备，

　　让学习者掌握多关节机器人的运动学解算、舵机控制逻辑、路径规划等核心知识点，也可以搭配视觉传感器、传送带模块组成完整的小型分拣流水线，完成小件物料的上下料、分类摆放等重复性作业，针对移动应用场景，整体重量控制在较低水平，也可以搭载在小型移动机器人平台上，作为移动作业的执行末端，完成巡检过程中的简单操作任务。设计时还考虑了后期维护的便捷性，每一个关节的舵机都可以单独拆卸更换，不需要拆解整个臂体结构，夹爪部分也预留了快换接口，可以根据作业需求更换不同类型的末端执行器，比如吸盘、画笔、焊笔等配件，拓展更多的作业功能。关节处的转动配合面都做了间隙优化，既不会因为间隙过大出现关节晃动，也不会因为间隙过小导致转动卡滞，长时间运行的磨损量控制在合理范围内，不需要频繁做间隙调整。
