凯斯勒GT5同步带轮传动结构设计

　　做传动结构设计快十二年，经手的同步带轮方案没有一百也有八十，GT5齿形的带轮因为啮合精度高、反向间隙小，在高速轻载的精密传动场景里一直是优先选项，这次拆解建模的凯斯勒GT5滑轮，最早是在进口精密滑台的传动端接触到的，当时做设备国产化替代，拆了原装件测绘，前前后后改了三版模型才把安装公差和啮合特性对齐。

　　先聊实际应用场景，这类GT5齿形的滑轮，最常见的部署位置是3C检测设备的直线滑台传动端、桌面级精密点胶机的XY轴驱动、小型摄影滑轨的传动机构，还有部分轻量化协作机器人的关节辅助传动，和普通MXL齿形比，GT5的齿槽圆弧过渡更平缓，带齿啮合时的挤压力更小，高速运转时的多边形效应弱很多，线速度跑到15m/s的时候也不会出现明显的带齿跳齿问题，之前给客户做的视觉检测滑台，用普通MXL带轮在12m/s速度下连续跑8小时就会出现同步带磨损掉屑，换成同规格GT5带轮之后，连续跑72小时的磨损量还不到之前的三分之一。

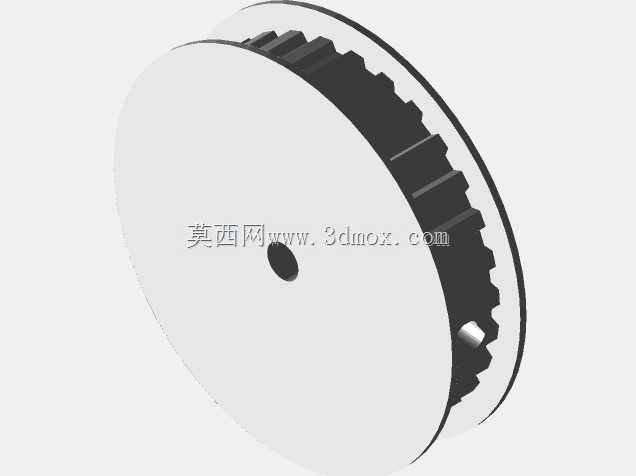

　　说到产品本身的功能特性，这个带轮采用的是挡边一体化结构，两侧的挡边和带轮主体是同坯加工出来的，不是后期压装的挡圈，之前踩过压装挡边的坑，设备运行时带轮高速转动，压装的挡边因为同轴度偏差会出现偏摆，时间长了同步带会往一侧窜动，蹭到挡边之后磨出的碎屑掉到设备导轨上，直接导致滑台运行卡顿，一体化挡边的结构就完全规避了这个问题，挡边和带轮齿面的同轴度可以控制在0.02mm以内，同步带运行时的窜动量不超过0.1mm，完全不需要额外加带轮张紧的纠偏结构。带轮中心的安装孔是精加工的基准孔，孔壁的粗糙度控制在Ra1.6，和电机输出轴配合的时候采用H7/k6的过渡配合，装配的时候不需要额外打定位销，只要拧紧端面的紧定螺钉就能传递额定扭矩，之前测过同规格的带轮，6mm孔径的版本可以传递的额定扭矩是2.5N·m，完全覆盖小型伺服电机和步进电机的输出扭矩范围，不会出现轴孔打滑的问题。

　　再讲设计思路，建模的时候最先确定的是齿形参数，GT5齿形的节距是5mm，齿槽的圆弧半径是1.5mm，齿顶的圆弧过渡是0.3mm，这些参数都是和同步带的齿形一一对应的，建模时不能随意修改齿槽的深度，之前有个刚入行的同事做带轮模型，把齿槽深度多做了0.2mm，结果装配之后同步带的齿顶和槽底顶死，运转的时候阻力特别大，电机跑起来电流直接超了额定值，烧了两个驱动器。然后是带轮的挡边高度，这个参数是根据适配的同步带宽度来定的，比如适配10mm宽的同步带，挡边高出齿顶的高度要做到1.2mm，太低的话同步带容易脱轮，太高的话会增加不必要的转动惯量，毕竟这类精密传动场景对负载惯量比要求很高，带轮的转动惯量每大一点，电机的响应速度就会慢一截。还有带轮的端面减重设计，这个模型在非安装面的位置做了环形的减重槽，既不影响带轮的结构强度，又能把整体重量降低15%左右，高速启停的时候的惯性冲击更小。

　　最后说外形尺寸和安装边界，这个带轮的节圆直径是按照齿数来算的，20齿的版本节圆直径是31.83mm，外圆直径比节圆直径小0.25mm，也就是31.58mm，两侧挡边的直径是35mm，总厚度是16mm，其中齿面的宽度是11mm，刚好适配10mm宽的GT5同步带，安装孔的标准规格是6mm，孔壁上开了一个M3的紧定螺钉孔，孔的位置距离带轮端面3mm，装配的时候紧定螺钉顶在电机轴的D型切面上，不会出现轴向窜动。安装的时候要注意，两个配对带轮的平行度要控制在0.1mm/100mm以内，不然同步带会出现单边磨损，张紧力的调整也有讲究，用张力计压同步带的中点，下压量是带轮中心距的1/64的时候，张力值在8-12N之间是最合适的，太松容易跳齿，太紧会加剧带齿和轴承的磨损。另外带轮的材质一般选用6061铝合金做硬质阳极氧化处理，表面硬度可以达到HV400以上，既保证了轻量化，又有足够的耐磨性，部分有防腐需求的场景也可以用304不锈钢加工，但是重量会是铝合金的三倍左右，不适合高速运转的场景。
