Nema23规格步进电机L型安装固定支座

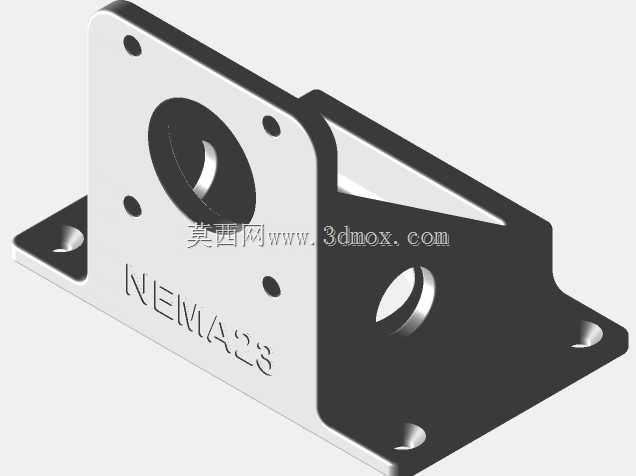

　　在非标自动化设备、桌面级数控加工装置、小型传动模组的搭建过程中，步进电机的安装固定精度直接决定了整套传动链路的运行稳定性，这款适配Nema23规格步进电机的L型安装支座，正是针对侧装式电机布局场景开发的结构固定件。从实际应用场景来看，这类支座常被用在小型CNC雕刻机的Z轴传动侧装、3D打印机的挤出机构电机固定、皮带输送线的端部驱动电机安装、以及各类需要将电机输出轴与安装基面保持垂直布局的传动工位，相比直装式的平板电机座，L型的弯折结构可以在不额外增加安装转接板的前提下，直接完成电机的90度转向固定，大幅缩减装配环节的零件数量，降低安装面的累计公差。

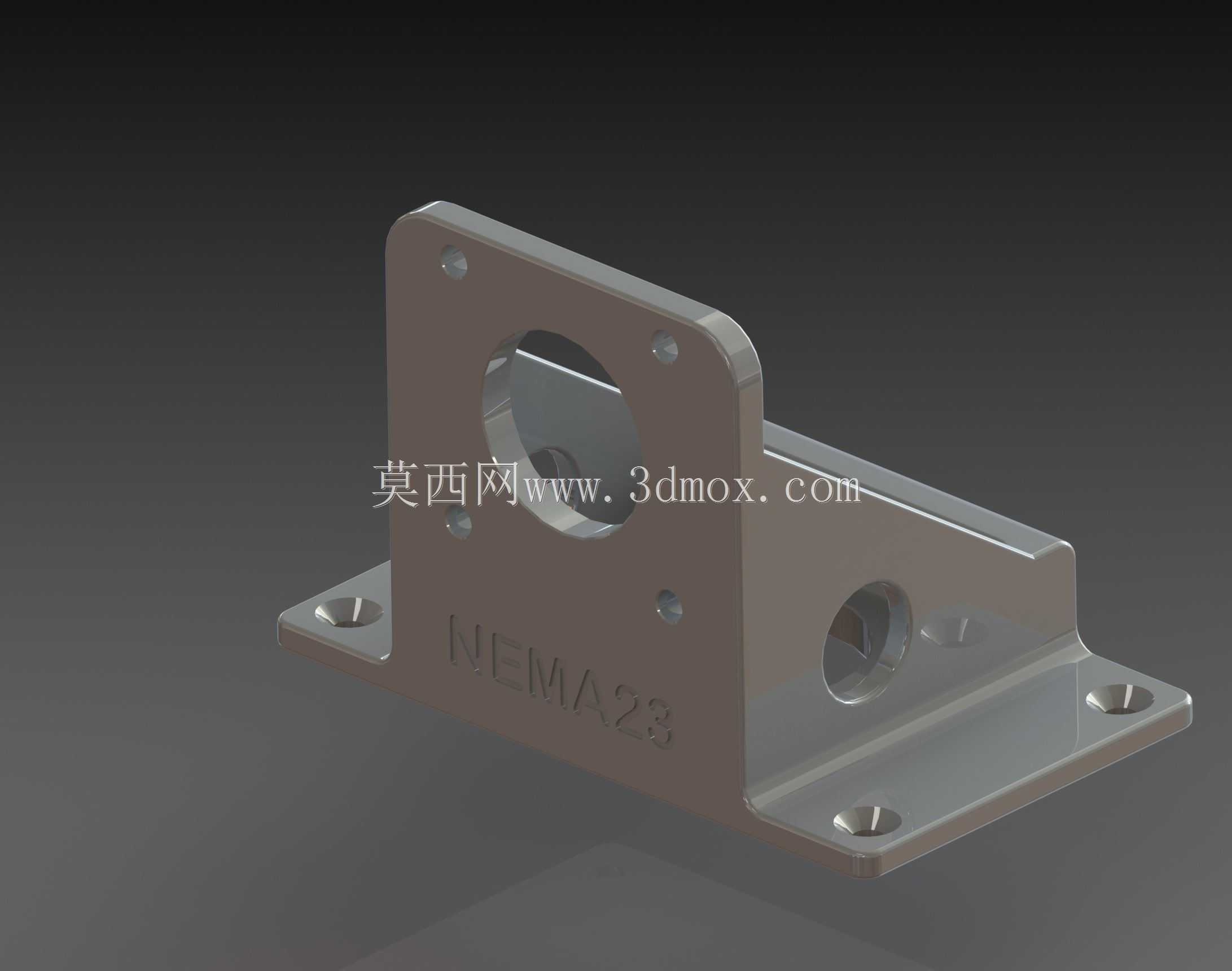

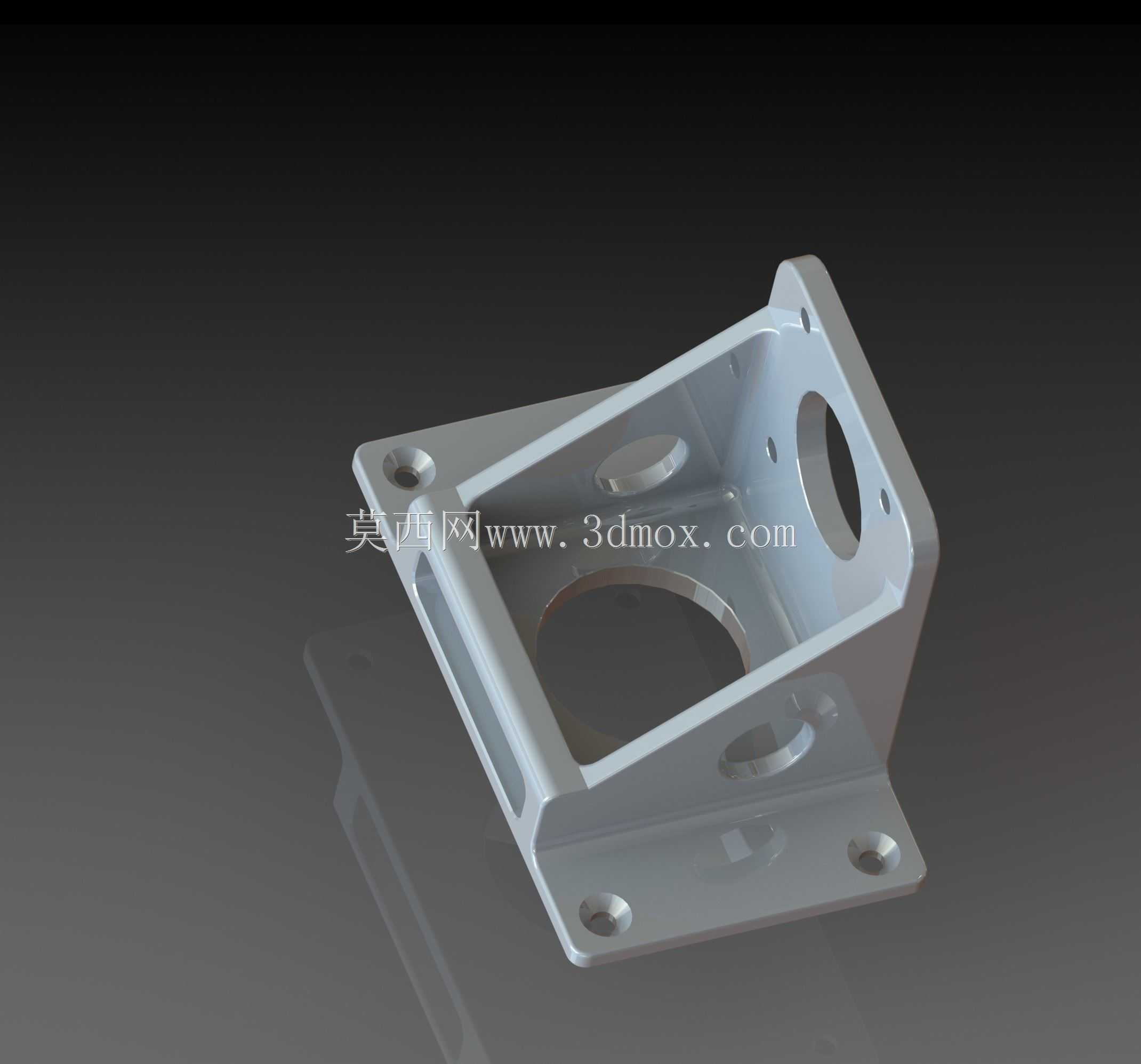

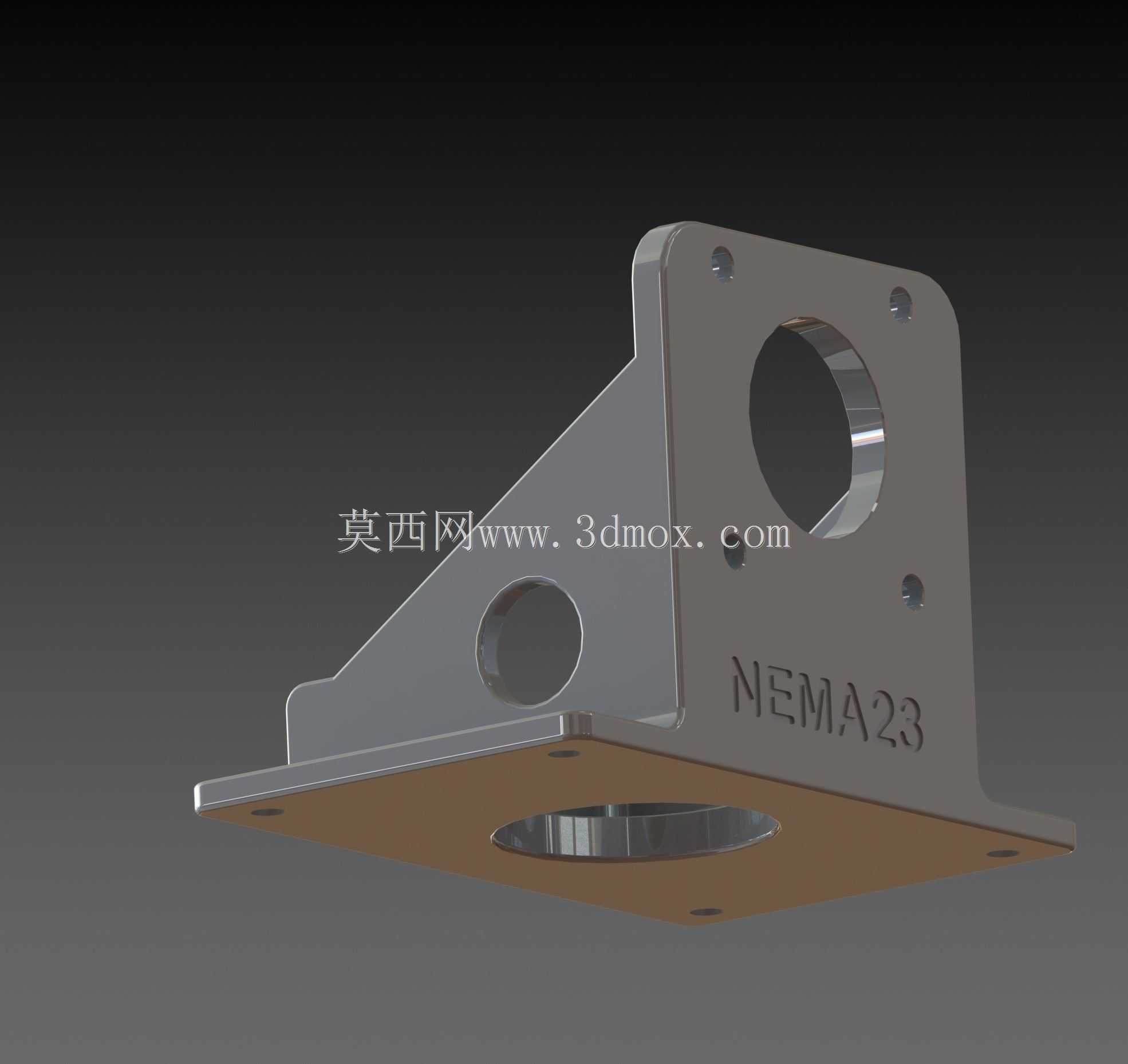

　　从功能特性上看，这款支座采用一体化弯折的三角加强筋结构，在竖直安装面与水平安装底板的衔接位置设置了整面的三角支撑肋，能够有效抵消步进电机高速启停时产生的倾覆力矩，避免长期运行后安装面出现形变导致电机轴与传动部件不同心。竖直安装面上预留的Nema23标准安装孔位，孔距严格匹配42mm？不对，Nema23的安装孔距是57mm，中心轴孔预留了足够的避让空间，既可以容纳电机输出轴端的联轴器安装空间，也能适配带键槽的输出轴伸出需求，不会出现轴端与支座干涉的问题。水平底板上的长圆孔设计，给安装时的位置微调预留了调整余量，装配时可以先将支座初步固定在设备机架上，调整电机轴与传动轮、丝杠的同轴度之后再完全锁紧紧固件，相比圆孔固定的支座，调试容错率更高，尤其适合现场装配时的位置校准。

　　设计思路上，这款支座没有采用多余的装饰性结构，所有结构特征都服务于安装刚性与装配便利性：竖直安装面的厚度经过受力校核，能够承受Nema23步进电机最大保持扭矩下的反作用力，不会出现安装面翘曲；三角加强筋的高度覆盖了竖直安装面三分之二的高度，在保证支撑强度的同时，不会遮挡电机尾部的接线空间，方便电机线缆的插拔与走线固定；支座上预留的小圆孔是辅助走线孔，可以用来穿过电机的动力线与编码器线，避免线缆在设备运行过程中与运动部件发生剐蹭。

　　从安装边界尺寸来看，这款支座的水平底板宽度与竖直安装面的高度都控制在紧凑范围内，不会占用过多的设备内部安装空间，适合在安装空间局促的小型设备中使用。水平安装面的平整度公差控制在机械安装常用的IT7级精度范围内，与设备机架安装面贴合时不会出现间隙，保证电机安装后的垂直度；竖直安装面与水平底板的垂直度公差经过严格控制，确保电机安装后输出轴与安装基面的平行度符合传动要求，避免因为安装面不垂直导致联轴器、皮带轮出现偏磨，延长传动部件的使用寿命。

　　在实际选型使用时，需要注意这款支座除了适配标准Nema23步进电机之外，也可以通过转接板兼容Nema17规格的小型步进电机，只需要在竖直安装面上增加对应孔距的转接板即可，不需要更换整个支座，提升了零件的通用适配性。相比采用多个角件拼接的电机固定方式，一体化的支座结构不需要反复校准拼接面的角度，装配效率更高，整体刚性也更好，能够有效减少电机运行时的共振传导，降低设备运行过程中的震动噪音。在一些需要频繁拆装电机的维护场景中，这种一体化支座的定位精度保持性更好，拆装后重新安装电机不需要重新反复校准同轴度，能够缩短设备维护的停机时间。
