适配MAX30100的指夹式心率血氧检测结构件

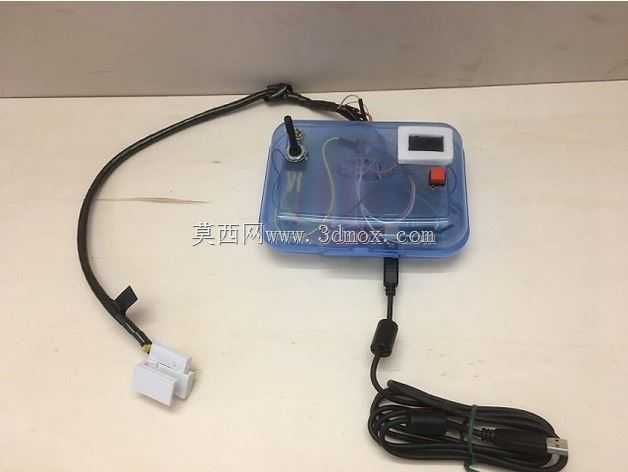

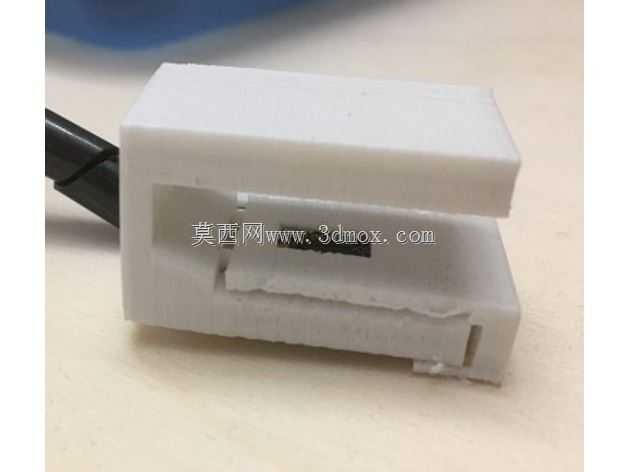

　　这款指夹式结构件是为搭载MAX30100集成传感芯片的生理参数检测场景开发的配套夹持部件，核心作用是在检测过程中维持手指与光学传感窗口的稳定相对位置，避免因肢体微动、环境光漏入导致的光电容积脉搏波信号失真，保障心率、血氧饱和度检测数据的采集有效性。从实际应用场景来看，该结构件既可以作为独立实验配件，配合开源硬件开发板完成个人健康监测类物联网终端的原型验证，也可以搭配对应的物联网微服务模块，接入小型化居家健康监测节点、教学实验实训装置、可穿戴设备原型测试平台，适配高校电子信息类课程实验、创客项目开发、小型健康监测设备预研等多种场景的使用需求。

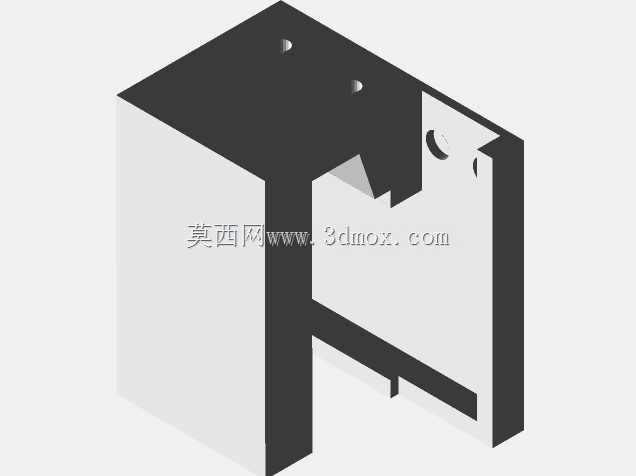

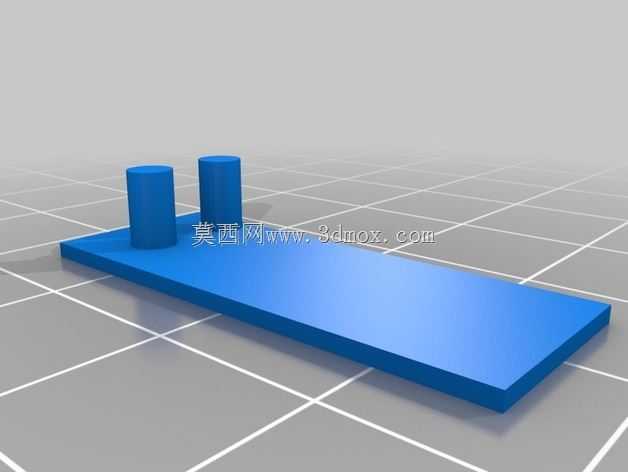

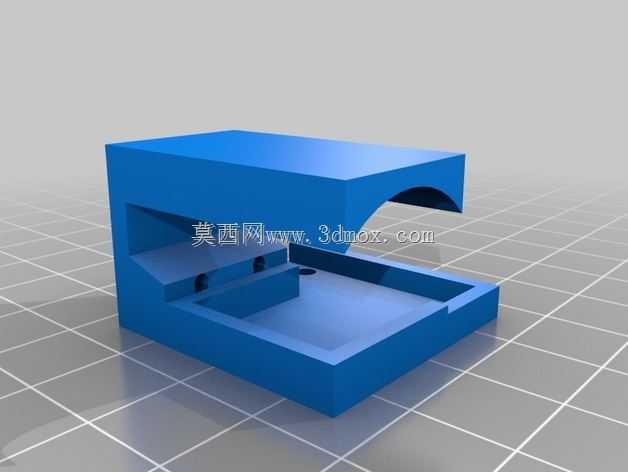

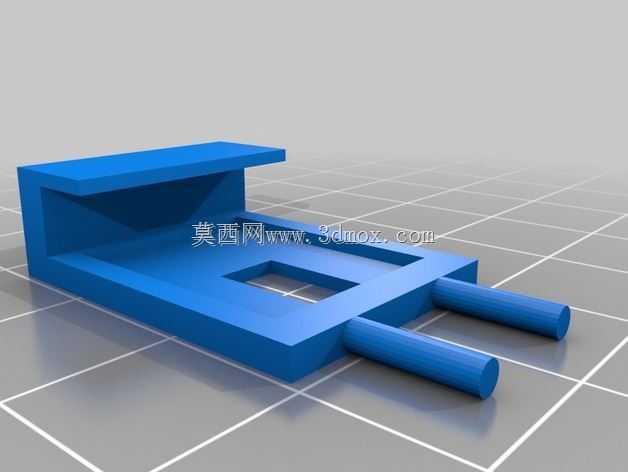

　　在功能特性设计上，结构采用一体化的指腔成型方案，指腔轮廓贴合人体食指指腹的自然生理弧度，内壁预留的传感芯片安装位刚好匹配MAX30100模块的封装尺寸，安装后芯片的光学发射与接收窗口正对指腹毛细血管密集区域，无需额外调整对位即可获得最优的信号采集角度。结构右侧专门预留了走线槽位，传感模块的连接排线可以顺着槽位引出，配合常规的热熔胶点固即可完成线束固定，避免使用过程中线缆拉扯导致的模块移位、焊点脱开问题，不需要额外设计复杂的压线结构，大幅降低原型组装的工艺难度。结构顶部预留的两个小孔位既可以作为装配定位孔，配合销钉完成上下盖的对位扣合，也可以穿入细扭簧实现指夹的自动开合复位，适配不同指围的使用需求，不需要针对不同手指尺寸单独更换结构件。

　　从设计思路层面，整个结构优先保障传感光路的封闭性，指腔与手指接触的边缘做了微幅的内收唇边设计，使用时唇边可以贴合手指皮肤，阻挡环境杂散光进入指腔干扰光学检测，同时唇边做了小圆角钝化处理，长时间夹持也不会造成局部压痕，兼顾检测可靠性与使用舒适度。结构没有多余的冗余特征，整体壁厚保持均匀，既可以采用FDM3D打印快速制作原型，也可以直接通过小批量注塑工艺生产，不需要额外调整拔模角度，适配从原型验证到小批量试产的全流程需求。结构的分体拼接边界刚好避开了传感窗口的正对区域，拼接缝隙不会产生漏光问题，对装配精度的容错率更高，普通手工组装即可达到设计要求的光路密封效果。

　　在外形尺寸与安装边界上，整体结构的外部轮廓控制在极小的尺寸范围内，指腔的内部宽度适配绝大多数成年人的食指尺寸，不会出现过松夹不住、过紧压迫手指影响血液循环的问题。安装MAX30100模块的槽位预留了0.1mm的装配间隙，既可以轻松放入模块，也不会因为间隙过大导致模块晃动偏移，槽位深度刚好让模块表面与指腔内壁齐平，不会突出硌手也不会凹陷导致检测距离过大影响信号强度。走线槽的宽度刚好容纳4Pin的杜邦排线，槽口位置做了圆弧过渡，避免尖锐边角割伤线缆绝缘层。如果需要搭配遮光橡胶套提升遮光效果，结构外壁也预留了对应的套合台阶，橡胶套可以直接套在结构外部，不需要额外做粘接固定，拆卸更换也十分方便。需要注意的是，该结构仅作为实验开发用途的配套配件，未经过医疗器材相关的合规验证，不可直接用于临床医疗健康监测场景，使用过程中需要结合实际的传感模块参数做适配调整。
