THKKR33适配NEMA23电机安装转接法兰

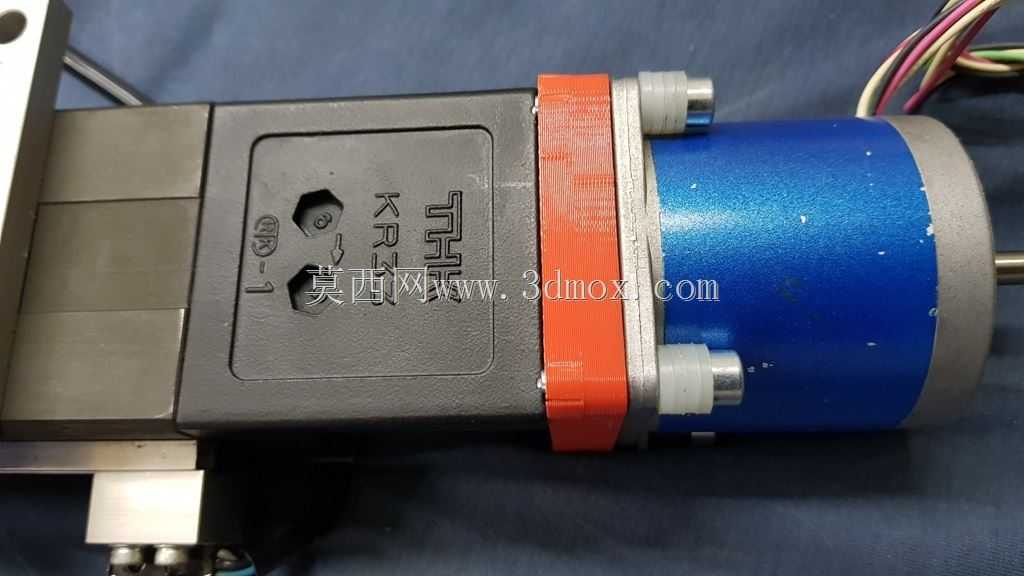

　　在小型自动化滑台搭建、桌面级数控设备改装、3D打印运动轴升级这类场景里，经常会遇到标准直线运动模组与步进电机安装接口不匹配的问题，THK KR33系列直线模组本身的安装端面是针对特定规格驱动件设计的，而DIY改装、小批量设备试制时，常用的NEMA23规格57步进电机无法直接对位安装，强行通过打孔自制转接板往往会出现同轴度偏差、安装孔位错位、结合面贴合不严的问题，直接影响模组的传动精度，甚至会导致丝杆支撑端受力不均，加速导轨和丝杆的磨损。这个转接法兰的核心作用就是填补两者的安装尺寸差，实现KR33模组与NEMA23电机的刚性连接，保证电机输出轴与模组丝杆输入端的同轴度控制在合理公差范围内，避免传动过程中出现径向跳动。从结构设计来看，

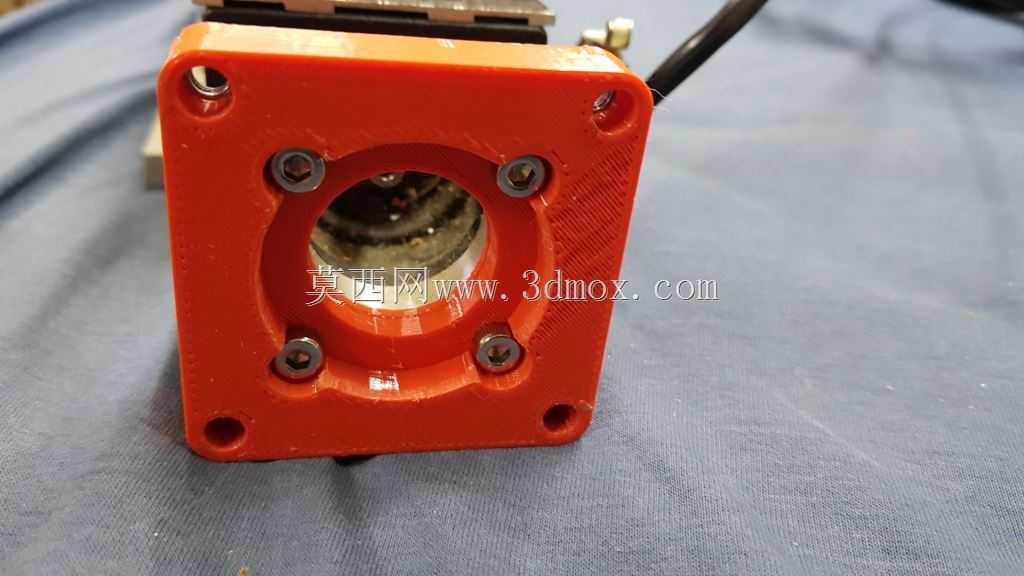

　　法兰整体采用方形安装基准面，四个角位设置了对应NEMA23电机标准安装孔距的通孔，孔位公差按照H7级精度设计，保证电机安装时定位销或者螺丝能够顺畅穿入，不会出现别劲的情况；法兰中心位置设置了适配电机输出轴与模组联轴器的避让通孔，通孔周围做了局部沉台设计，一方面可以容纳联轴器的突出部分，保证法兰两端面能够分别与电机端面、模组端面完全贴合，避免出现间隙导致的连接松动，另一方面也能减少法兰整体的厚度冗余，控制转接后的整体轴向尺寸，避免电机安装后突出过多影响设备整体布局。法兰与KR33模组连接的一侧，对应模组端面上的安装孔位设置了对应的螺纹孔，孔位位置完全匹配KR33模组端面的原生安装孔，不需要对模组本身做任何打孔、切削改装，

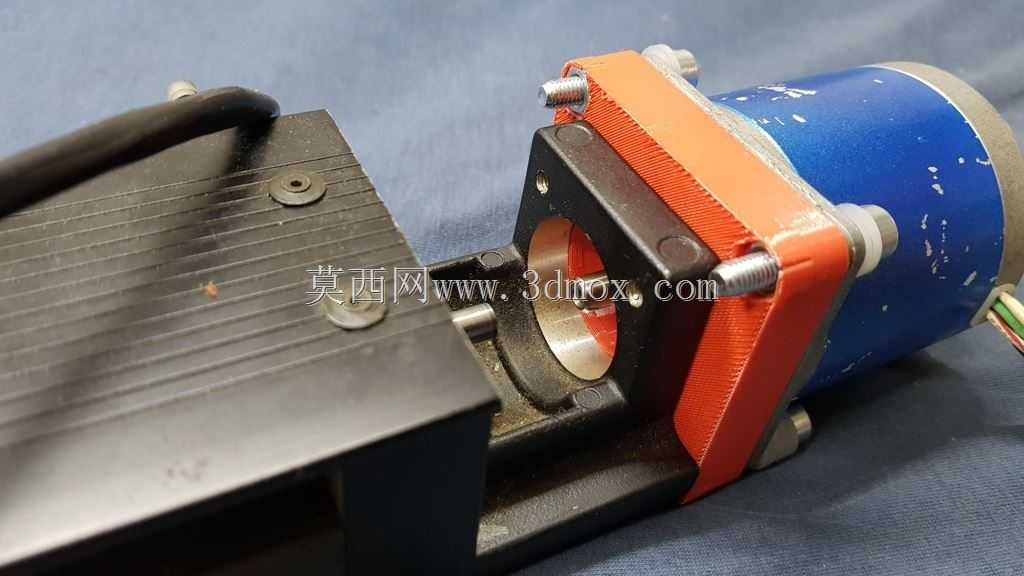

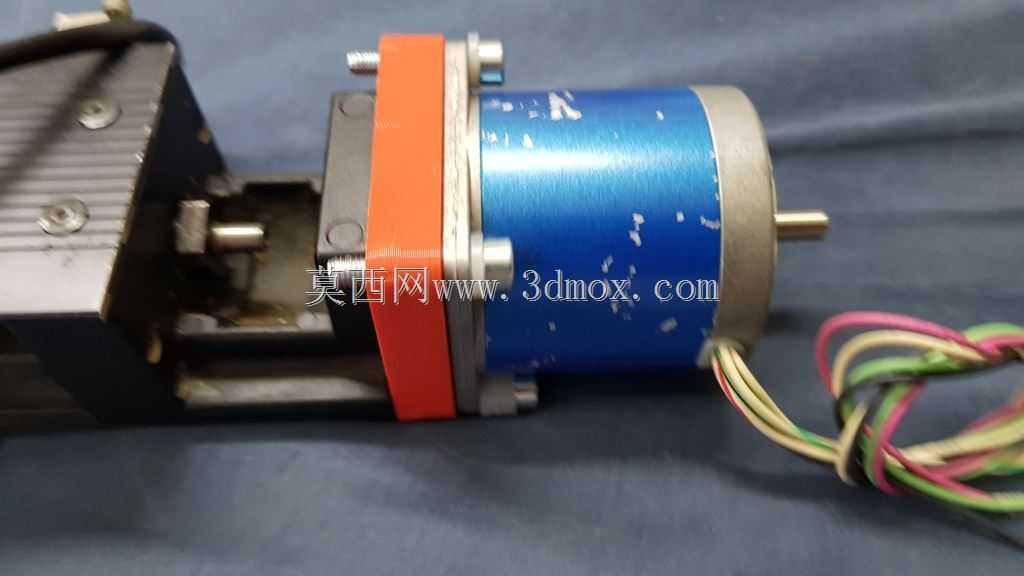

　　直接通过螺丝就能完成刚性固定，不会破坏模组本身的结构强度和出厂精度。考虑到桌面级设备、小型自动化装置的轻量化需求，这个转接件的壁厚做了优化设计，在保证连接刚性的前提下，尽可能减少材料占用，既适合采用铝件铣削加工做小批量设备配套，也适合采用3D打印做原型验证、DIY设备制作。实际安装时，需要先将联轴器分别预装在电机输出轴和模组丝杆输入端，再将法兰从电机端套入，先拧入模组侧的固定螺丝，按照对角顺序逐步拧紧，保证法兰端面与模组端面完全贴合，再将电机对准法兰上的安装孔推入，确认电机轴完全插入联轴器后，再拧紧电机侧的固定螺丝，最后锁紧联轴器的顶丝，这样就能保证整个传动链的同轴度，避免运行过程中出现异响、抖动的问题。在安装边界上，这个法兰的外轮廓尺寸完全覆盖NEMA23电机的安装端面，不会超出电机本体的外轮廓，在多轴并排布置的场景下，相邻轴的电机不会因为转接法兰的突出出现干涉；法兰的轴向厚度控制在合理范围内，转接后电机的轴向伸出量不会额外增加过多，对于安装空间局促的小型设备来说，不需要额外调整电机安装座的位置，就能直接完成适配。针对3D打印制作的场景，设计时也考虑了FDM工艺的成型特点，所有孔位都预留了合适的打印后打磨余量，尤其是中心的联轴器避让孔，因为切片软件生成圆弧时会出现分段折线的情况，预留的打磨余量可以让制作者在打印完成后，通过简单的手工打磨修正孔的圆度，保证联轴器能够正常穿过，不会出现卡滞的情况；四个安装孔也预留了铰刀修正的余量，

　　打印完成后可以用对应直径的铰刀过一遍孔，保证孔位的位置精度，避免因为打印收缩导致孔位错位无法安装。在实际应用中，这类转接法兰不仅适用于KR33模组与NEMA23电机的连接，对于其他安装端面尺寸与KR33一致的直线滑台，只要端面孔位匹配，也可以使用这个转接件来适配NEMA23规格的电机，不管是做皮带传动改丝杆传动的设备改装，还是做小型点胶机、桌面雕刻机、自动送料机构的运动轴搭建，都能省去自行测量绘制转接板的步骤，减少设计阶段的工作量，同时避免自行设计时容易出现的孔位偏差、同轴度不足的问题。结构上没有多余的复杂特征，所有棱边都做了小倒角处理，既避免安装时划伤手，也能减少加工时的应力集中，不管是采用金属切削加工还是3D打印制作，都能很方便地完成制造，不需要特殊的工装夹具。
