三星银河注3双色防撞手机保护壳设计

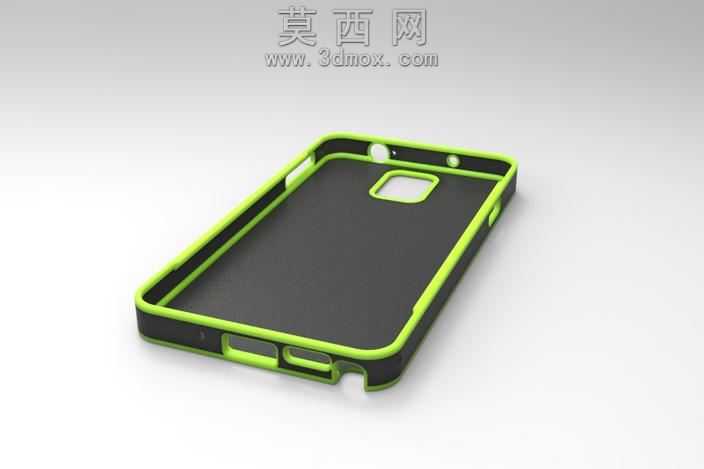

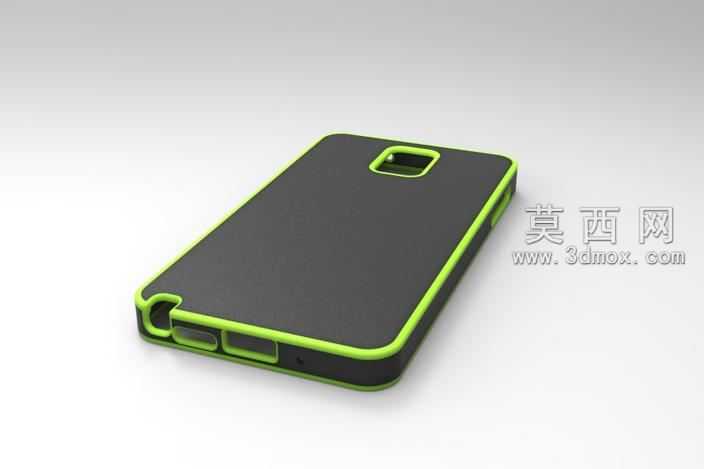

本作品为三星银河注3智能手机设计的双色防撞保护壳三维模型，建模过程围绕真机实际尺寸展开精准测绘，先通过三维草绘勾勒手机外轮廓的基准曲线，将手机侧边按键、摄像头开孔、底部充电接口与扬声器开孔的位置逐一做定位约束，确保保护壳装配后所有孔位完全对齐无偏差。模型采用双色分体结构设计，内层为黑色硬质承托基底，建模时在基底内侧预留0.15mm的装配间隙，保证手机可以顺畅装入同时不会出现松动晃荡的问题，基底表面做细微的磨砂纹理建模处理，模拟实际PC材质的细腻触感，避免手机与壳体内壁出现粘黏留痕的问题。外层为荧光亮绿色的软质防撞边框，建模时在边框四个边角位置做加厚的气囊缓冲结构，通过圆弧过渡的凸起造型分散跌落时的冲击力，边框与内层基底采用嵌入式卡扣结构配合，在两者衔接的位置做错位的卡槽建模，无需额外粘接即可实现牢固装配，同时方便后期拆卸更换。渲染阶段为两种材质分别调配对应的材质参数，黑色基底赋予哑光PC材质属性，调整粗糙度参数模拟磨砂塑料的漫反射效果，避免出现过于突兀的高光；绿色边框赋予半哑光TPU软胶材质，添加轻微的半透明属性与弹性质感表现，还原软胶材质的真实视觉效果。场景布光采用三点布光法，主光源从侧上方45度角打亮保护壳的主体轮廓，补光弱化侧边的阴影死区，轮廓光勾勒边框的荧光色彩边缘，让整体渲染图清晰展现保护壳的双色搭配层次与结构细节。设计过程中充分考虑日常使用的实用需求，边框边缘做高出手机屏幕与背面摄像头0.3mm的凸起设计，建模时精准控制凸起高度，既可以在手机平放时保护屏幕与镜头不被摩擦，又不会因为凸起过高影响正常的握持手感与操作体验，侧边按键位置做一体化的软胶覆盖建模，保留按键的凸起触感标识，既不影响按键按压的反馈手感，又能避免灰尘从按键缝隙进入手机内部，整体结构兼顾防护性能与使用便利性，可直接用于后续的开模生产参考。
