F16战斗机桌面标识摆件三维设计

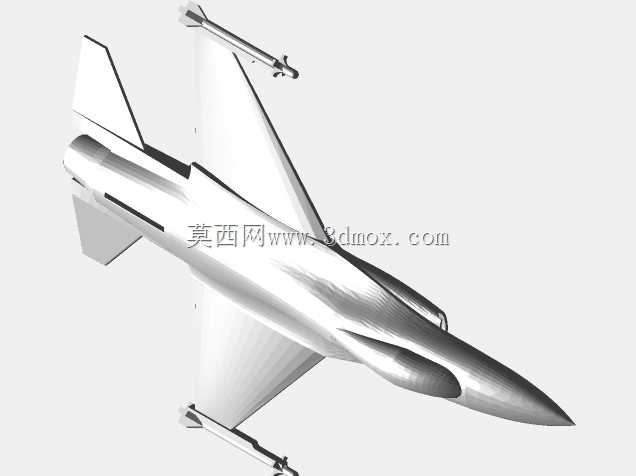

　　做这个F16造型标识件的初衷，是之前给车间做设备状态标识、工位提示牌的时候，发现常规的方形亚克力牌太生硬，一线操作岗的同事大多对航空装备有兴趣，就想着把经典战机的外形和标识功能结合起来，做个适配桌面摆放的标识载体。先从实际使用场景倒推设计逻辑，这个标识件是放在桌面使用的，首先要考虑摆放的稳定性，不能一碰就倒，所以整体重心做了下沉处理，机身腹部的接触平面做了0.8mm的平整铣削基准，放在木质、金属、玻璃材质的桌面上都能保持平稳，不会出现翘边、滑动的情况，日常擦拭桌面、挪动工位的时候也不容易倾倒。外形还原上没有做过度的细节堆砌，毕竟核心功能是标识载体，不是等比例航模，所以保留了F16最具辨识度的边条翼、单垂尾、翼下挂架的轮廓特征，

　　把机身表面的铆钉、检修口盖这类细碎细节做了简化处理，一方面是减少3D打印过程中的支撑用量，降低打印失败的概率，另一方面也避免细碎纹路藏污纳垢，日常清洁的时候用抹布一擦就能干净，适合车间、办公室这类公共办公区域的使用环境。尺寸边界是按照常规桌面标识的通用规格定的，整体长度控制在120mm，翼展宽度78mm，机身最高处到桌面的垂直高度是42mm，这个尺寸既不会太大占用桌面的操作空间，不会和鼠标、文件架、水杯这类常用桌面物件干涉，也不会太小导致标识内容看不清，机身侧面预留了18mm宽的平整区域，可以粘贴工位编号、设备状态提示、安全警示标识，甚至可以根据使用需求激光雕刻个性化的内容，适配不同的使用场景。安装适配性上，

　　考虑到不同使用场景的固定需求，除了底部的平面直接摆放之外，在机身腹部的重心位置预留了一个M3的螺纹孔安装位，如果需要固定在设备面板、工位货架上，可以直接用M3螺丝锁紧，不需要额外做打孔改造，也可以粘贴双面胶进行免打孔固定，两种固定方式都做了对应的接触面平整处理，不会出现安装后歪斜的情况。设计过程中特意做了打印友好的结构优化，所有的棱角位置都做了R0.5的圆角过渡，避免打印过程中出现尖角翘边的问题，整机的壁厚统一设置为2mm，不管是用PLA、ABS还是光敏树脂材料打印，都能保证足够的结构强度，日常拿取、轻微磕碰不会出现断裂的情况，垂尾和机翼的位置做了0.3mm的加厚处理，避免打印完成后清理支撑的时候把薄壁部位碰断。

　　翼下的挂架造型没有做突出太多的结构，控制突出长度在5mm以内，一方面是还原战机的外形特征，另一方面也避免突出的挂架勾到线缆、纸张这类桌面物品，减少日常使用中的剐蹭风险。从实际使用的反馈来看，这种把工业装备外形和实用标识功能结合的小物件，比常规的标识牌接受度高很多，放在车间的设备旁做状态标识，或者放在办公桌面做个性化装饰都很合适，既满足了标识提示的实用功能，也能作为工位的小装饰，缓解一线操作人员的视觉疲劳。结构设计上没有做多余的分件，整体是一体化结构，打印完成后只需要去掉底部的少量支撑，简单打磨一下接触面就能直接使用，不需要额外的组装步骤，不管是个人打印自用还是小批量制作都很方便，不同的使用场景下还可以通过更换不同颜色的打印材料，匹配不同的工位装修风格，比如车间用醒目的黄色、红色打印做安全提示，办公区用灰色、银色打印做工位标识，适配性很强。
