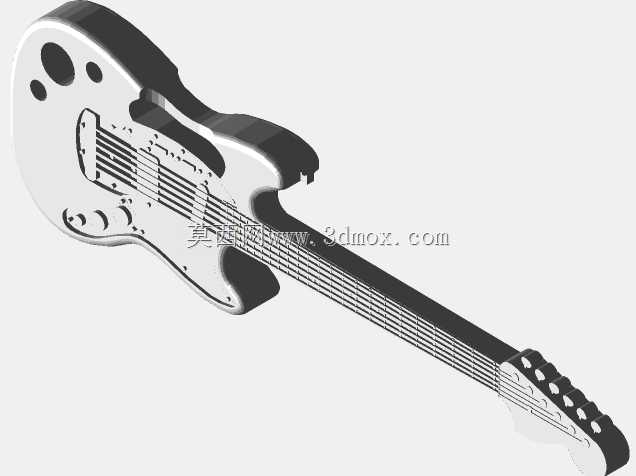

人体工学轻量化电吉他结构三维设计

　　从结构设计角度拆解这款电吉他的三维方案，首先要跳出传统乐器设计的审美优先逻辑，回归实际使用场景的工程需求——电吉他作为乐手长时间持握演奏的设备，重量分布、握持贴合度、结构刚性三者的平衡，是整个建模过程中反复校核的核心指标。先看实际应用场景，不管是录音室长时间坐姿录制，还是现场演出站姿挂背带演奏，琴体重量如果集中在琴身下半区，长时间使用会造成乐手单侧肩颈负荷过大，传统实心电吉他普遍存在3.5kg以上的自重问题，这款设计在建模初期就把自重控制目标定在了2.2kg以内，同时不能牺牲琴颈连接位置的结构强度，避免琴弦拉力长期作用下出现琴颈变形、音准偏移的问题。设计思路上没有采用全空心琴体的传统减重方案，全空心结构容易出现演奏时的回授啸叫问题，

　　也会降低琴体拼接位置的抗冲击性能，而是选择在琴身非核心受力区做规则圆形镂空处理，镂空位置全部避开琴桥安装位、琴颈插接槽、背带钉安装孔这些受力集中点，每个镂空孔的边缘都做了R3圆角过渡，避免应力集中导致的木材或者3D打印材质开裂。握持部分的人体工学处理是整个设计的重点，琴身与手臂接触的下轮廓做了连续的曲面过渡，贴合小臂自然放置的弧度，琴颈与琴身连接的位置做了缺角切削，方便高把位演奏时手部的移动，不会出现传统琴身硌手的问题；手柄位置的截面做了非对称圆弧设计，对应手掌自然握持时的指腹贴合角度，不管是坐姿时把琴放在腿上，还是站姿挂背带，手部都不需要刻意调整角度就能自然握住琴颈，长时间演奏不会出现手部肌肉酸胀的问题。从安装边界来看，

　　这款模型的琴颈与琴身采用螺栓连接结构，连接位置的安装孔位公差控制在0.1mm以内，保证琴颈安装后与琴身的平行度，避免琴弦与指板出现角度偏差导致的打品问题；琴桥安装位置预留了标准单摇琴桥的安装槽位，槽位深度与安装孔位完全匹配通用规格的电吉他琴桥配件，不需要二次加工就能直接安装；拾音器安装位预留了标准单线圈拾音器的安装槽，电路走线槽在琴体内部做了隐藏式设计，从琴桥位置延伸到琴身下方的电位器安装孔，走线槽宽度8mm，足够容纳三根信号线与屏蔽层，不会出现线路挤压的问题。外形尺寸上，琴身总长度控制在980mm，琴身最宽处330mm，琴颈厚度在1品位置为21mm，12品位置为23mm，符合常规电吉他的演奏尺寸习惯，

　　不会因为轻量化设计改变乐手已经形成的握持手感；琴身的镂空孔除了减重作用，也兼顾了外观装饰性，三个不同直径的圆形孔位在琴身上半区呈非对称排布，在不破坏结构刚性的前提下形成了独特的视觉识别性，同时镂空结构也能让琴体的共振特性发生细微改变，让中频音色的传导更加通透。整个建模过程中，所有的曲面过渡都做了G1连续处理，不管是后续采用CNC加工实木材质，还是采用FDM3D打印PLA或者光敏树脂材质，都不会出现曲面断层的问题，所有安装孔位都做了沉头设计，安装螺丝后螺丝帽与琴体表面齐平，不会出现凸起硌手或者刮蹭衣物的问题；背带钉的安装位置做了局部加厚处理，厚度比周边琴身厚5mm，避免背带钉长期受力出现松脱，琴头位置的弦钮安装孔位按照标准6弦电吉他的排布设计，孔位间距与直径完全匹配通用规格的封闭式弦钮，不需要额外修改就能直接装配。从结构刚性校核的角度，整个琴体在琴弦总拉力约40kg的作用下，琴桥位置的最大形变量控制在0.05mm以内，完全满足电吉他长期使用的结构稳定性要求，不会因为长期受琴弦拉力出现琴身下弯、音准漂移的问题；琴颈内部预留了双向调节钢筋的安装槽，槽位尺寸匹配标准规格的吉他调节钢筋，后续装配时可以根据使用环境的温湿度变化调整琴颈曲度，保证不同环境下的演奏手感。
