增材制造镂空立方体原型结构设计

　　在增材制造工艺验证与结构拓扑优化的日常测试场景中，这类镂空立方体原型件是实验室与工艺研发部门常备的测试载体，它并非用于直接装配到量产设备中承担载荷，而是承担着验证打印工艺成型极限、结构应力分布合理性、镂空特征成型精度的核心作用。从实际使用场景来看，这类立方体原型常被放置在FDM、光固化等不同原理的增材制造设备成型舱内，作为标准测试件完成不同打印参数下的成型效果比对，比如调整层厚、支撑角度、冷却参数后，通过观察立方体各个面的镂空特征成型质量，判断参数设置是否合理，避免在打印大尺寸复杂零件时出现特征缺失、结构变形的问题。

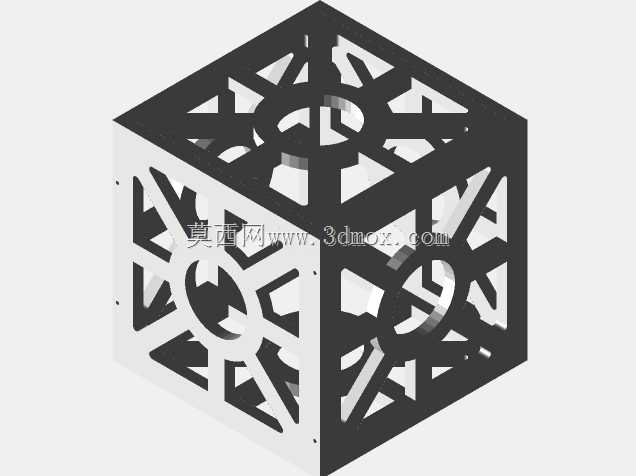

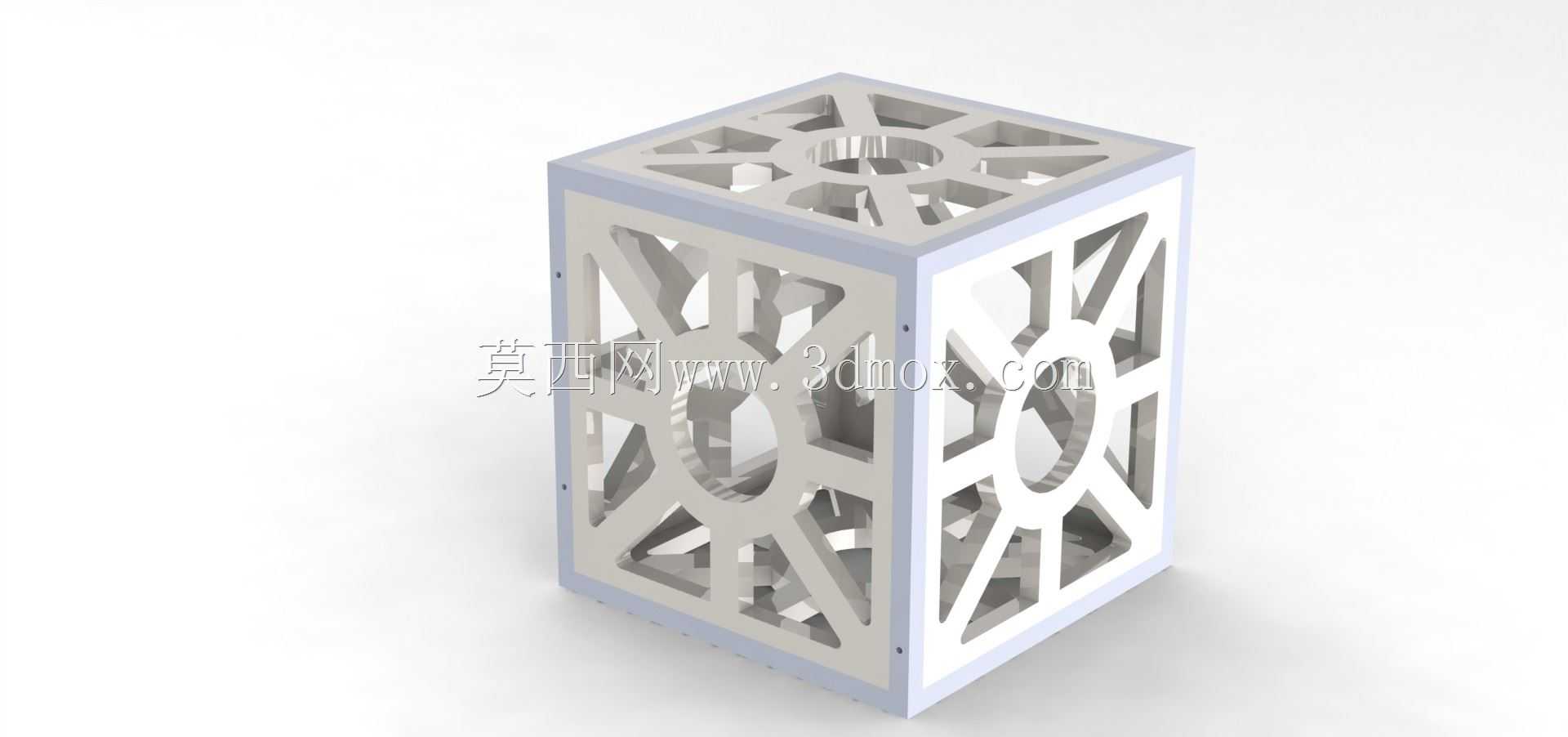

　　从结构设计思路来看，这个立方体采用六面对称的镂空框架设计，每个立面都设计了放射状的辐条式镂空结构，中心预留圆形通孔，相邻立面的镂空结构在棱边处平滑过渡，没有出现应力集中的锐角衔接。这种对称设计首先是为了抵消增材制造过程中因材料冷却收缩产生的内应力，避免打印完成后出现立方体翘曲变形、棱边垂直度超差的问题；其次六面一致的特征设计，可以一次性验证不同成型角度下悬空特征的成型效果，无需单独打印多个不同角度的测试块，单次打印就能获取水平、垂直、45度倾斜等多个角度的特征成型数据，大幅提升工艺验证的效率。框架的实体边框采用等截面设计，边框宽度经过反复测算，既保证整个立方体在打印过程中不会因为边框过窄出现层间结合力不足断裂的问题，也不会因为边框过厚导致打印时间过长、材料浪费过多的情况。

　　从功能特性上看，这个镂空立方体除了作为工艺测试件之外，还可以作为拓扑优化结构的力学性能测试样件，将其放置在压力测试设备上，沿不同轴向施加压力，可以获取这种对称镂空结构的抗压强度、变形量数据，为后续轻量化结构设计提供实际参数支撑。立方体中心的贯通式圆形通孔，一方面是为了验证圆孔特征在无支撑或者少支撑情况下的成型圆度，另一方面也可以作为后续拓展安装的基准孔，比如穿入连接杆将多个立方体拼接成更大的点阵结构，用于点阵材料的力学性能测试。各个立面的放射状辐条采用等宽设计，辐条之间的镂空间隙尺寸经过优化，既保证打印过程中无需添加额外支撑就能顺利成型，减少后期支撑去除的工作量，也能保证辐条本身的结构强度，不会在轻微外力下出现断裂。

　　从外形尺寸与安装边界来看，这类测试立方体通常采用标准的50mm边长设计，这个尺寸刚好适配大多数桌面级增材制造设备的成型舱尺寸，打印完成后也能适配常规的力学测试夹具，无需额外制作专用夹持工装。立方体的六个面都保证足够的平面度，打印完成后可以直接放置在测试平台上，不需要额外打磨基准面就能完成定位，各个立面的镂空特征距离棱边的距离保持一致，保证在夹持过程中夹具不会碰到脆弱的镂空辐条，避免测试前就出现结构损坏。棱边处做了微小的倒角处理，这个设计细节一方面是避免打印过程中棱边出现翘边、毛刺的问题，另一方面也能减少搬运、测试过程中锋利棱边划伤操作人员的风险。在实际的工艺验证流程中，这类立方体原型还会被用来测试不同后处理工艺的效果，比如打磨、喷砂、化学抛光等工艺处理后，观察镂空结构表面的粗糙度变化、尺寸变化，为复杂结构零件的后处理工艺参数制定提供参考。不同于普通的实心测试块，这种镂空结构能更真实地模拟实际生产中复杂轻量化零件的结构特征，测试获取的参数更具参考价值，能有效缩短复杂结构零件的研发打印周期，减少反复试错的材料与时间成本。
