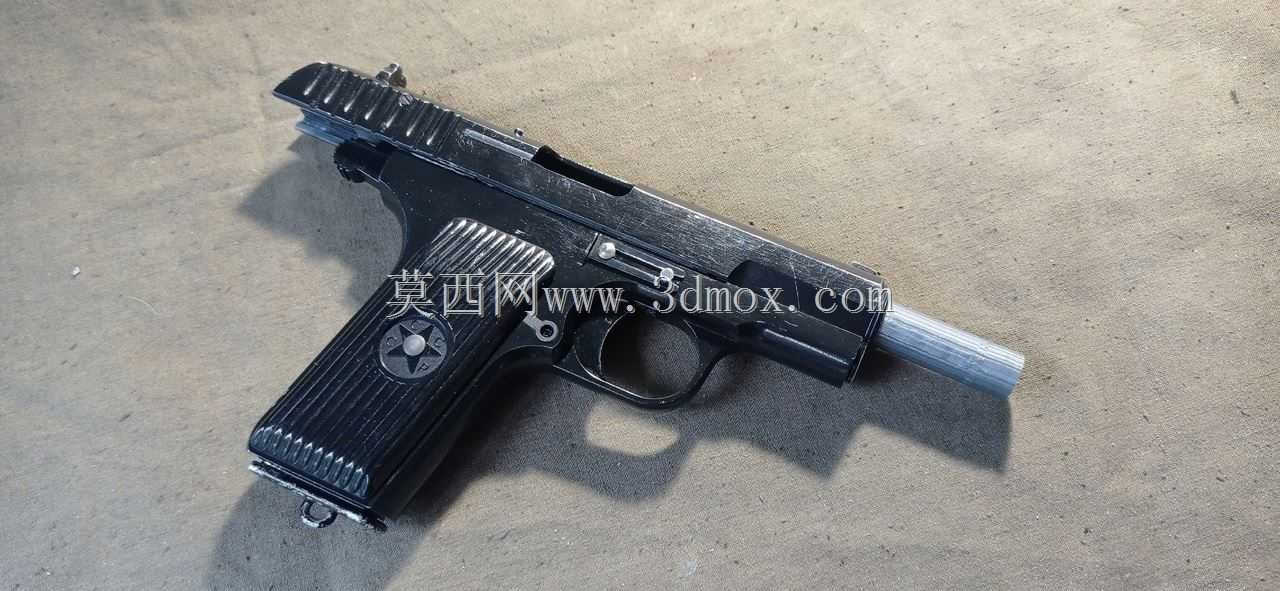

TT33托卡列夫手枪外形气枪结构复刻

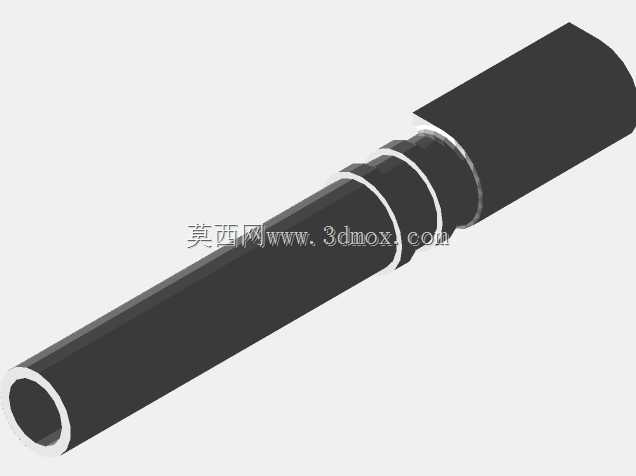

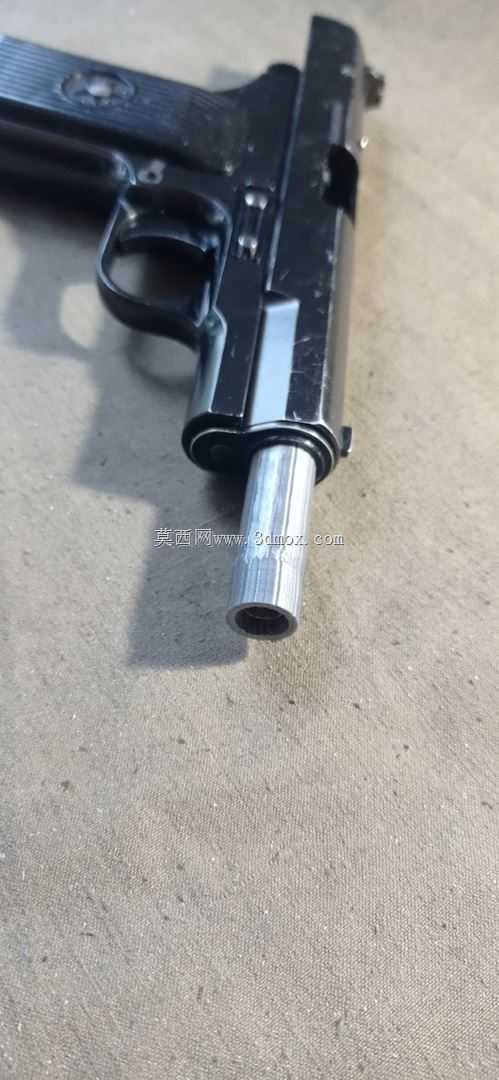

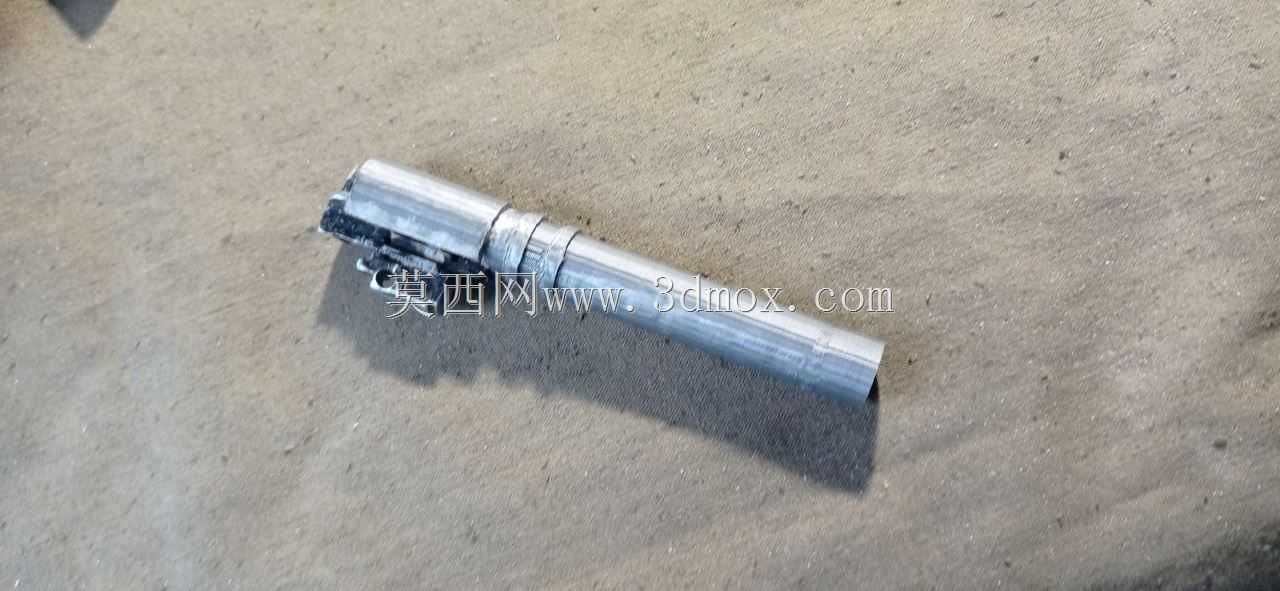

　　在民用休闲射击、影视道具制作、轻武器结构教学等场景中，高还原度的仿真气枪结构件一直是结构设计从业者常接触的定制化构件，本次复刻的TT33托卡列夫手枪外形气枪结构，完全参照原品枪械的外形轮廓与内部装配逻辑做适配性调整，适配气枪的动力输出路径，没有照搬原品火器的击发结构，而是针对低压气体驱动的特性做了结构优化。从实际使用需求出发，这类气枪构件首先要保证握持手感与原品一致，握把片的防滑纹路深度、握持角度都严格参照原品测绘数据，握把处的五星标识位置、套筒表面的防滑齿间距都和原品保持一致，避免出现外形失真的问题。设计过程中最先确定的是整体安装边界，整枪长度控制在195毫米以内，枪管外露部分长度32毫米，套筒前后运动行程控制在28毫米，

　　保证各活动部件在运动过程中不会出现干涉，套筒座的导轨槽宽度做了0.2毫米的公差预留，适配3D打印成型的工艺特性，避免打印完成后出现套筒卡滞的问题。考虑到多数个人制作者会采用FDM工艺打印塑料部件，设计时特意将受力较大的扳机连杆、击锤阻铁位置做了壁厚加强，壁厚从原品的1.2毫米提升到2.5毫米，同时在零件转角位置增加了R1的圆角过渡，减少打印过程中的应力集中问题，避免组装后受力断裂。结构上保留了原品的空仓挂机结构、弹匣释放逻辑，同时针对气枪的气瓶安装位置做了内部空间调整，将握把内部的原品弹匣弹簧让位空间改造为气瓶容纳腔，保证12克标准小气罐可以完全装入握把内部，不会出现外露破坏外形的问题。组装逻辑上采用和原品一致的分解方式，

　　不需要额外定制特殊工具，只需要冲子顶出固定销就可以完成全枪分解，方便日常维护和部件更换。需要注意的是，塑料打印件的强度远低于金属原品，因此套筒复进簧的弹力做了适配性降低，避免弹簧力过大导致塑料套筒座断裂，组装完成后需要对各滑动配合面做手工修配，保证部件运动顺畅，这也是塑料打印构件必须预留修配余量的原因。在影视道具应用场景中，这类结构件不需要承受实弹击发的膛压，只需要保证外形还原和动作可靠即可，因此设计时特意在枪口位置做了内径缩小处理，避免被违规改装为发射金属弹丸的器械，符合民用道具的安全规范。在结构教学场景中，拆解这套构件可以清晰展示自由枪机式武器的工作逻辑，套筒后坐、抛壳、推弹上膛的动作路径都和原品逻辑一致，

　　只是将动力源从火药燃气替换为压缩气体，更适合教学场景下的安全演示。针对3D打印的成型特性，所有悬空位置都设计了45度以内的自支撑角度，减少打印时的支撑材料使用，降低后期处理的工作量，握把片的防滑纹路采用0.8毫米的凸起高度，既保证防滑效果，又不会因为纹路过深导致打印时出现层间剥离问题。各部件的配合公差统一预留0.3毫米的间隙，适配PLA、PETG等常用打印材料的收缩率，不需要针对不同材料反复调整尺寸参数，打印完成后只需要用细砂纸对配合面做简单打磨就可以顺利组装。击锤的转动位置设计了标准3毫米销轴孔，可以直接使用通用五金件的销轴作为转动轴，不需要定制特殊规格的销钉，降低制作者的配件获取难度。弹匣部分的外形完全参照原品弹匣设计，内部做了气路通道的整合，将气阀开关集成在弹匣底部，装入手枪握把后可以自动对接气路，不需要额外的管路连接，保证外观的完整性。整体结构没有采用复杂的曲面造型，所有特征都可以通过普通三轴3D打印机完成制作，不需要五轴加工设备，适合个人制作者和小型道具工作室自行生产制作，各部件的壁厚都控制在1.5毫米以上，避免打印时出现薄壁翘曲的问题，同时保证部件有足够的结构强度承受日常操作的受力。
