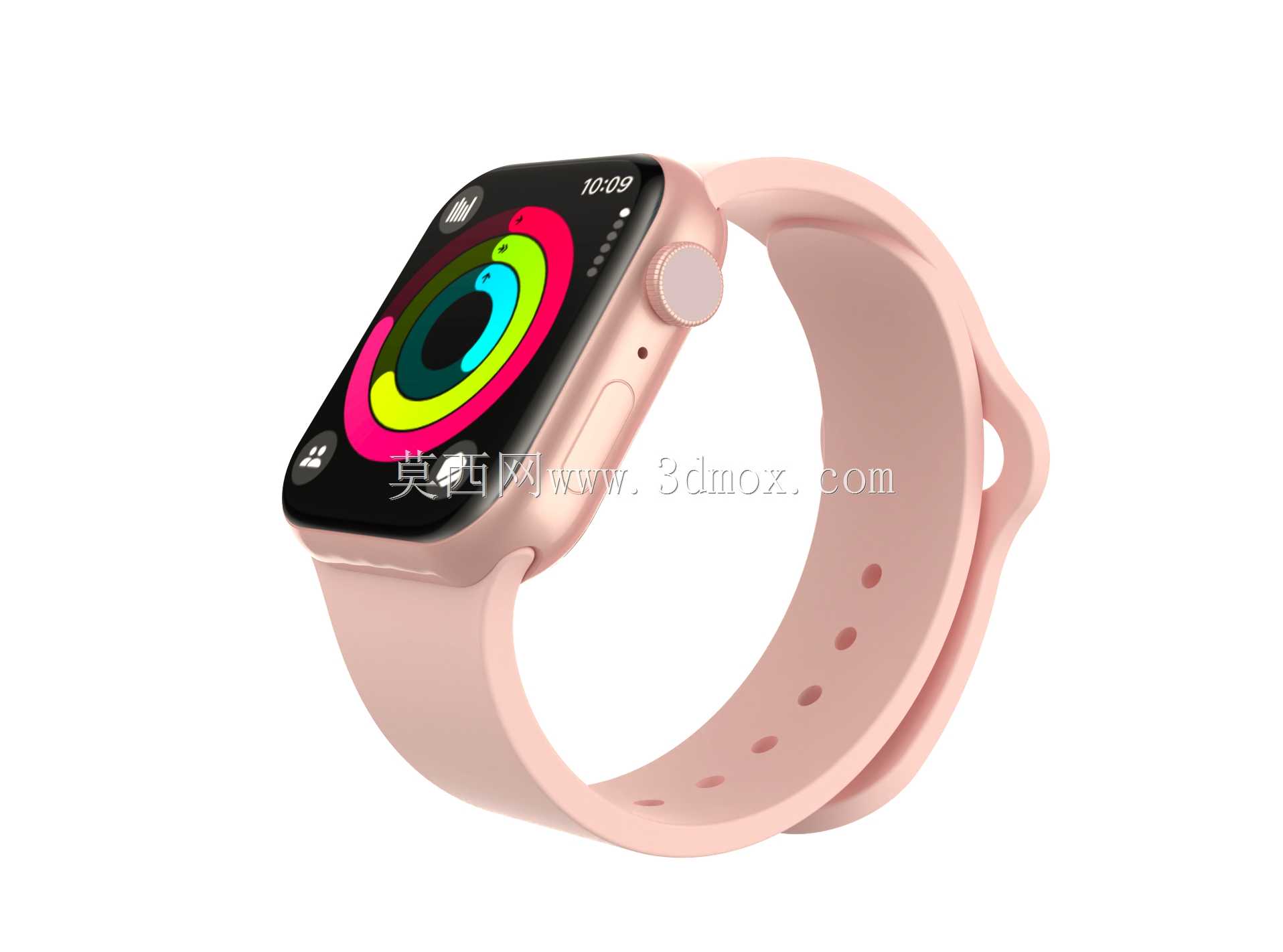

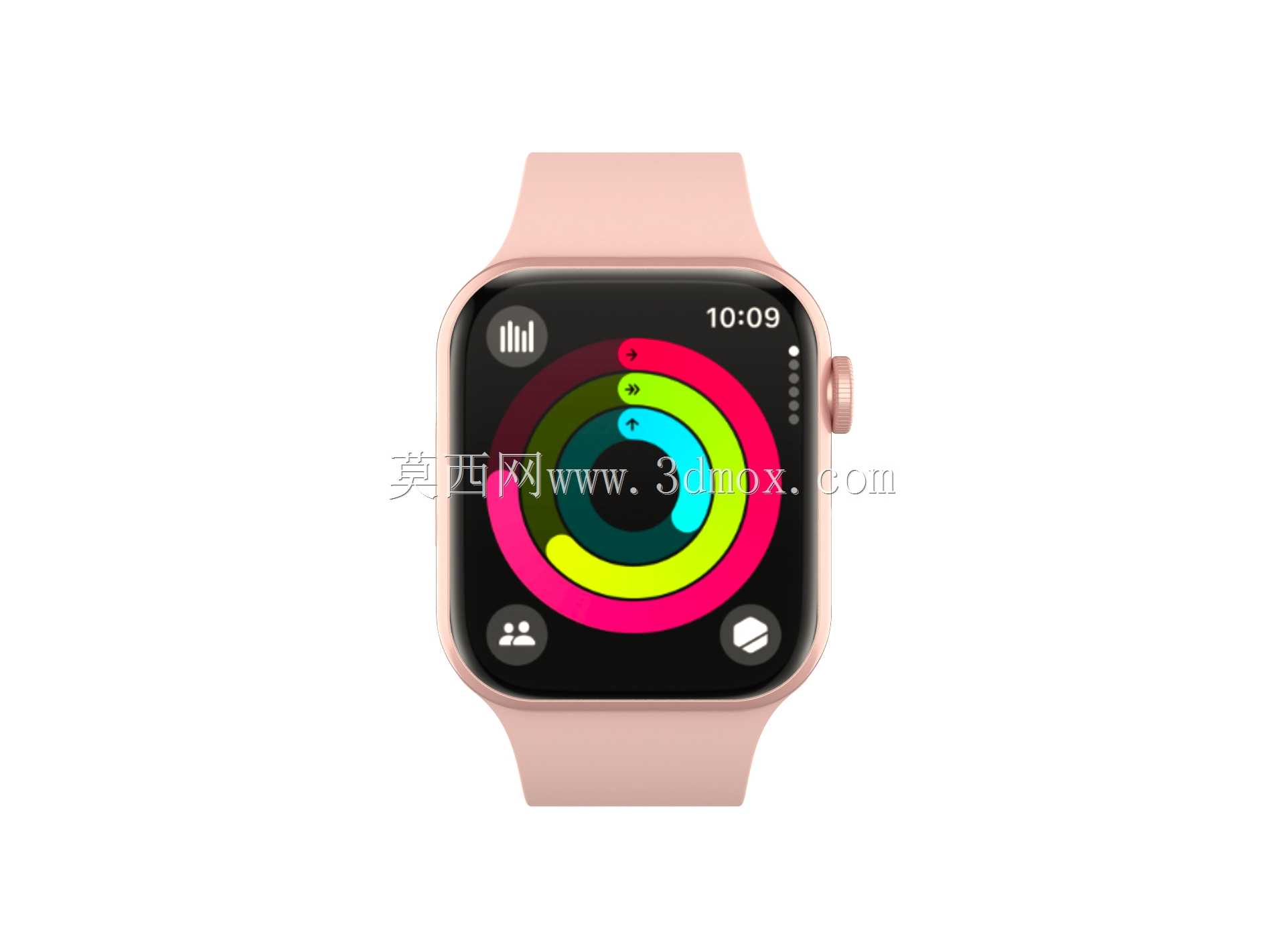

41毫米款带橡胶表带智能穿戴腕表结构

　　做消费电子结构设计快十二年，经手的可穿戴设备三维结构不下四十套，这次拆解重构的41毫米方形智能腕表结构，是目前消费级穿戴设备里兼顾佩戴舒适度、内部堆叠效率与防护性能的典型方案，很多刚入行的结构工程师做智能穿戴时，总先盯着主板堆叠画，最后要么表带连接结构强度不够，要么整机厚度超标戴起来硌手腕，其实这类产品的设计逻辑得反过来，先从佩戴边界倒推内部空间。

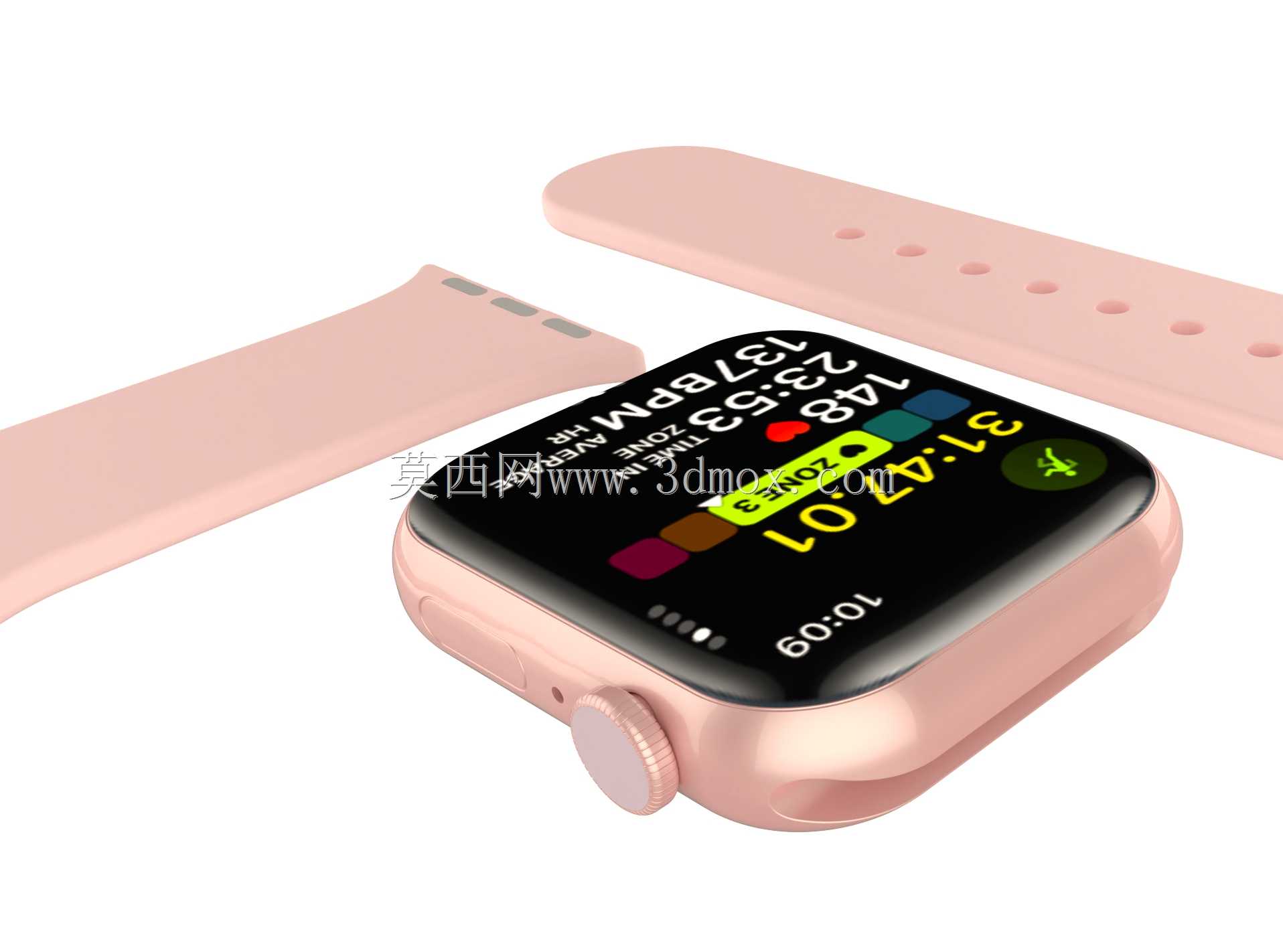

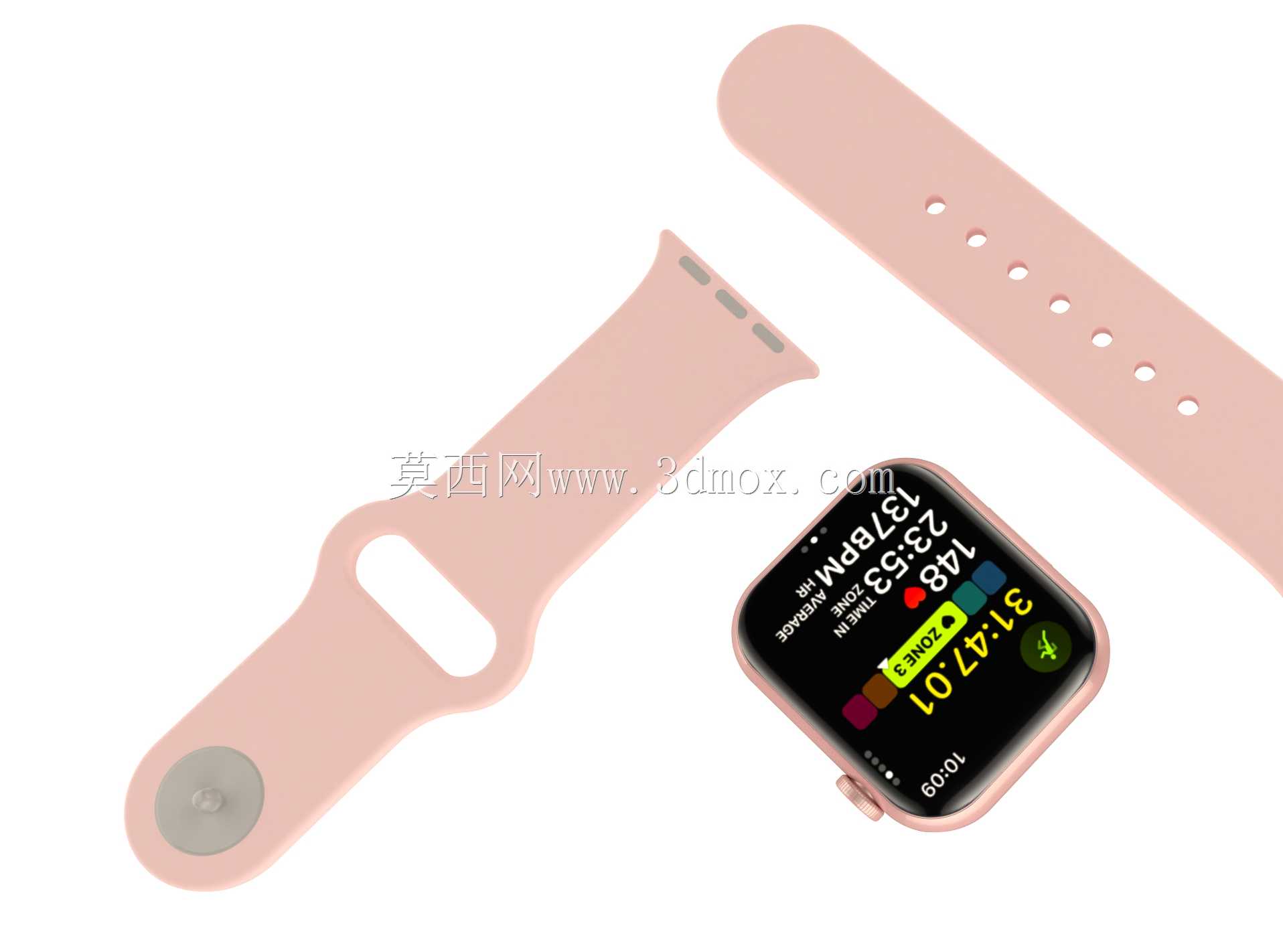

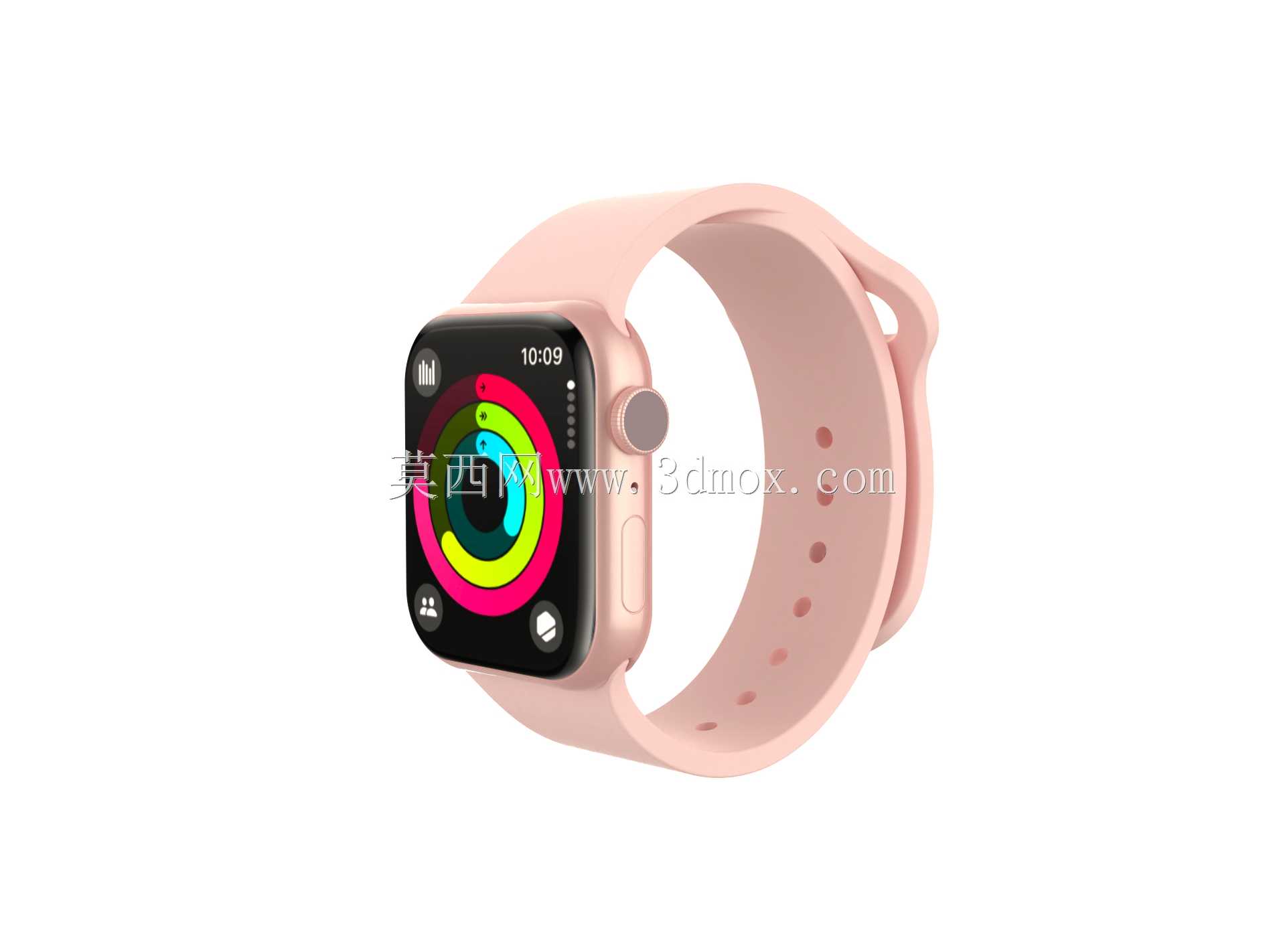

　　先讲实际应用场景里的结构约束，这类智能腕表的核心使用场景覆盖日常通勤、轻量运动、短时淋水接触，所以结构设计首先要卡佩戴贴合度：41毫米的表壳对角线尺寸是针对亚洲人平均腕宽14-18厘米的适配值，表耳位置的外张角度做了12度的内收，这个角度不是随便定的，是拿三百多份腕部点云数据拟合出来的，戴的时候表背不会翘起来，光学心率传感器的凸起部分能刚好贴住腕部桡侧的皮肤位置，不会因为晃动手臂出现传感器漏光导致数据不准。橡胶表带的连接结构用的是快拆生耳结构，生耳的滑动行程留了1.2毫米，拆装的时候不用专用工具，指甲就能抠到生耳的拨杆，同时表耳的生耳孔位做了0.3毫米的台阶限位，避免表带装歪之后和表壳侧面出现摩擦异响，很多小厂做的同类产品这里容易忽略，表带晃久了会磨花表壳的阳极氧化层。

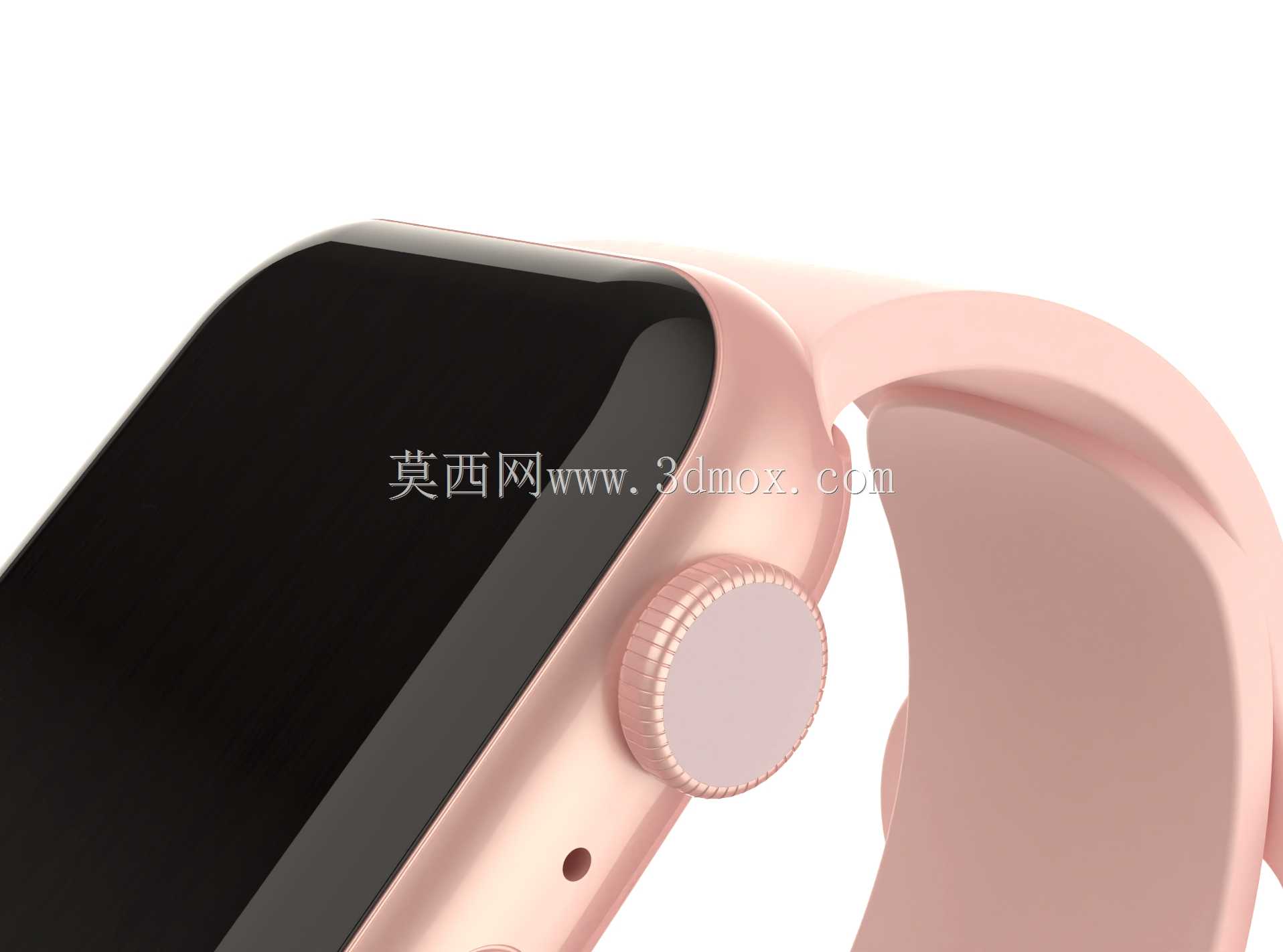

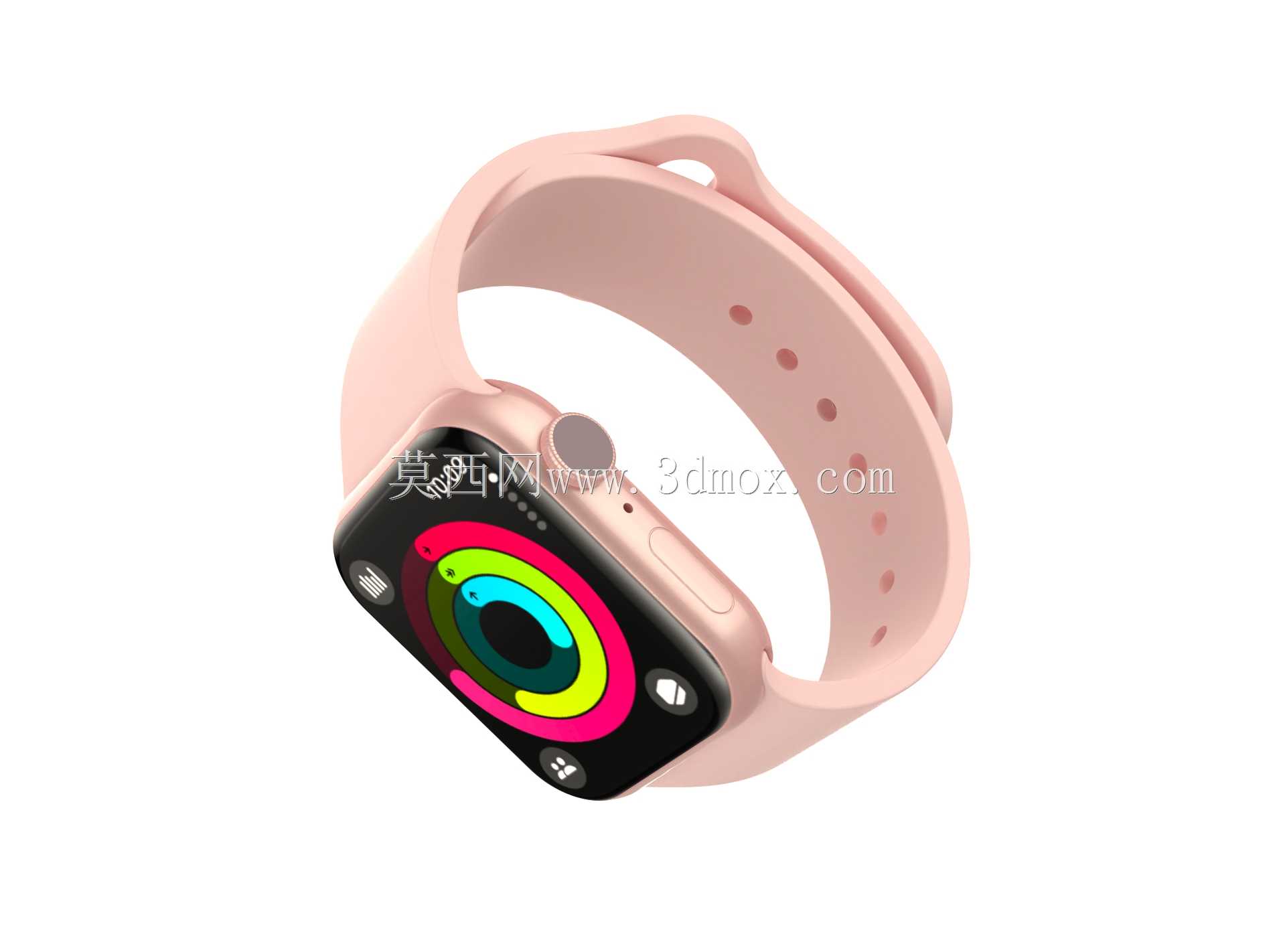

　　再讲设备实际用途对应的结构设计，这款腕表集成了心率监测、运动轨迹记录、消息提醒、移动支付这些核心功能，所以内部的堆叠要给各个功能模块留足安装空间：表壳正面的屏幕盖板用的是2.5D弧边玻璃，弧边的R角做了2.0毫米，和中框的衔接缝隙控制在0.05毫米以内，既不会积灰，手指滑动边缘的时候也不会有割手的触感。表冠的位置设在表壳右侧偏上的位置，距离表耳下端12毫米，这个位置刚好是大拇指自然搭在表侧的时候能碰到的位置，表冠的阻尼力矩做了0.15N·m，转动的时候有清晰的段落感，同时表冠和中框之间加了一圈丁腈橡胶密封圈，能满足日常洗手淋水的防护要求，不用做复杂的旋转密封结构就能达到IPX7的防护等级，平衡了成本和可靠性。

　　说回设计思路里容易踩的坑，很多工程师做橡胶表带的时候，总把表带的厚度做的均匀，实际戴的时候表带靠近表耳的位置反复弯折，很容易出现疲劳断裂，这款表带的厚度是渐变的：靠近生耳连接位的厚度是3.2毫米，往表带末端逐渐减薄到1.8毫米，弯折区的内侧做了0.5毫米深的横向缓冲槽，手腕弯曲的时候表带的弯折应力会分散在缓冲槽位置，不会集中在生耳连接的根部，实际做弯折测试的时候，这个结构能通过两万次弯折不出现裂纹，比等厚度表带的寿命高了近三倍。表背的传感器凸起部分做了1.2毫米的高度，凸起的边缘做了R1.5的圆角过渡，贴在皮肤上的时候不会压出明显的压痕，传感器的透明盖板用的是蓝宝石玻璃，和表背的PC材质后盖用液态硅胶做包胶密封，不用打胶就能实现密封，装配的时候效率更高，也不会出现胶水溢出来影响外观的问题。

　　再讲外形尺寸和安装边界的硬指标，整机不含表带的重量控制在31克，这个重量是佩戴舒适度的临界值，超过35克的话戴久了手腕会有明显的坠感，表壳的厚度是10.7毫米，其中屏幕部分占了2.2毫米，电池仓占了4.5毫米，剩下的空间留给主板、传感器和密封结构。内部的电池是异形软包电池，刚好填满主板和表背之间的剩余空间，容量能支撑18小时的日常使用，电池和中框之间贴了0.2毫米厚的石墨散热膜，把芯片工作产生的热量均匀导到金属中框上散出去，不会出现局部发烫的情况。表带的长度分长短两段，长段适配150-200毫米腕围，短段适配130-160毫米腕围，表带上的扣孔间距是8毫米，能适配不同粗细的手腕，表扣用的是针扣结构，扣针的直径是1.5毫米，扣孔做了金属气眼加固，反复扣取不会把表带的橡胶孔扯裂。

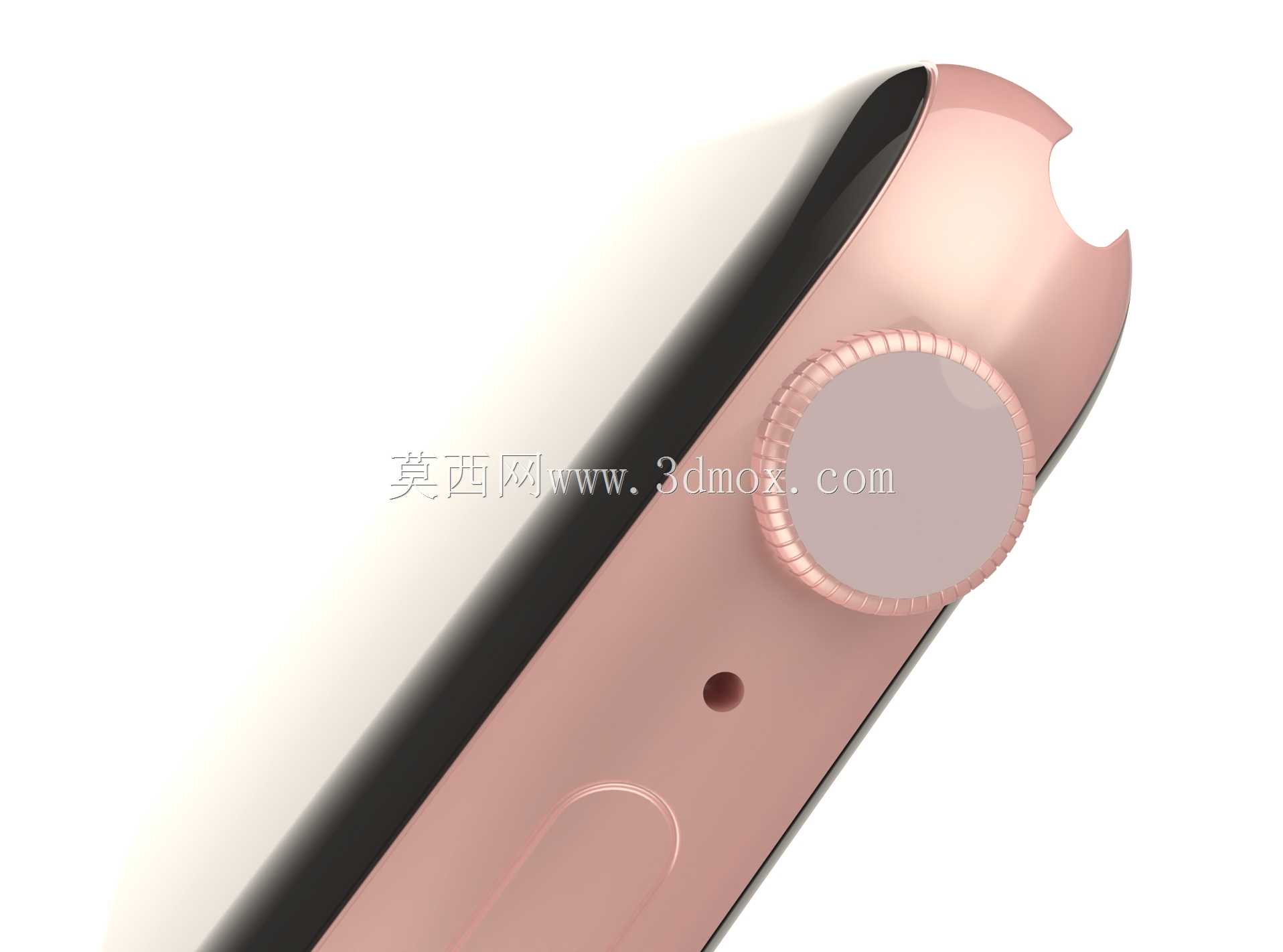

　　还有个容易被忽略的细节，表壳的麦克风开孔位置设在表壳侧面表冠下方3毫米的位置，开孔直径是0.8毫米，开孔内侧贴了防水透气膜，既能让声音传进去，又能挡住水和灰尘，开孔的外侧做了一个0.2毫米深的沉台，避免平时手腕上的汗渍堵住开孔。扬声器的出声孔设在表壳的左侧，做了一排6个直径0.6毫米的小孔，内侧同样贴了防水透气膜，出声的方向对着手腕外侧，不会被手腕挡住声音。整个中框用的是6系铝合金一体CNC加工，表面做阳极氧化处理，硬度能达到HV350，日常使用不容易刮花，中框的四个边角做了R8的圆角，摔的时候能分散冲击力，降低屏幕碎裂的概率。

　　做这类可穿戴设备的结构，本质上是在有限的空间里平衡功能、可靠性和佩戴体验，不能只盯着参数堆料，要从实际佩戴的场景倒推每一个结构的尺寸和位置，哪怕是一个生耳孔的角度、一个密封圈的压缩量，都会直接影响用户的实际使用感受，这套三维结构把这些细节都做了完整的还原，不管是做同类产品的结构参考，还是做穿戴设备的装配模拟，都能直接用，不用再反复调整那些容易踩坑的细节尺寸。
