GoPro运动相机四连连接器适配支架

　　这款适配结构主要面向运动相机多机位拍摄场景设计，解决户外拍摄、极限运动记录、赛事多视角采集时，单台GoPro Session无法同时覆盖多个拍摄角度的痛点，常见于骑行记录、滑雪跟拍、水上运动拍摄、vlog多机位同步录制等实际使用场景，使用者无需额外携带多套独立固定支架，仅需通过该连接结构即可将四台同型号运动相机集成固定，同步获取不同朝向的画面素材，大幅减少户外携带配件的数量，降低多设备架设的调整时间。

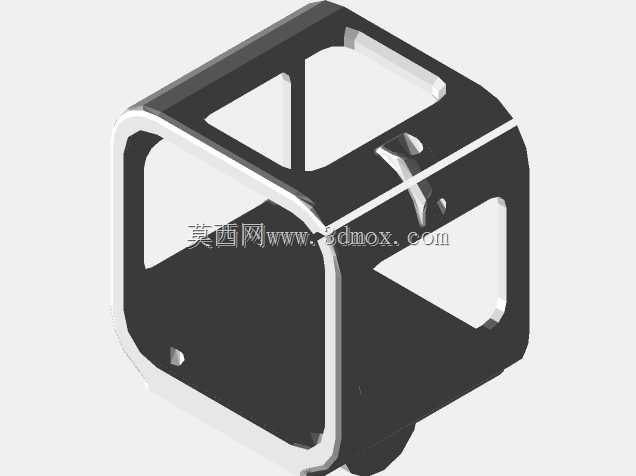

　　从功能特性来看，该结构采用框式笼型主体设计，主体为一体式框架结构，四个侧面均预留与标准GoPro连接器匹配的安装接口，每个接口的卡位尺寸完全匹配通用GoPro快装接头的公差范围，安装时无需额外转接件即可直接卡入标准GoPro支架的快装底座，卡接到位后可通过相机自带的锁紧拨片完成固定，避免拍摄过程中出现相机松脱、移位的问题。框架内侧的容纳腔尺寸完全贴合GoPro Session相机的外轮廓，腔体边缘做了0.3mm的让位倒角，既可以保证相机装入后不会出现旷量晃动，也能避免硬接触刮花相机外壳，同时框架的镂空区域完全避让开相机的镜头、按键与收音孔，不会遮挡拍摄视野，也不会影响相机按键操作与收音效果。

　　设计过程中优先考虑了户外使用的可靠性，框架的壁厚设置为2.5mm，在保证整体结构强度的前提下尽可能控制整体重量，避免增加过多挂载负担；四个连接位的受力点做了局部加厚处理，加厚区域厚度达到4mm，可承受运动过程中产生的冲击载荷，即使在高速骑行、跳跃落地等震动较大的场景下，也不会出现连接位断裂的问题。框架的边角位置全部做了R3圆角处理，既可以避免尖锐边角划伤使用者或刮蹭其他装备，也能减少应力集中，提升结构的抗摔性能。

　　安装边界方面，该连接结构下部预留了标准GoPro规格的公头接口，可直接适配市面上绝大多数通用GoPro支架，包括头盔固定座、车把夹、胸带固定座、自拍杆、吸盘支架等常见配件，无需额外定制转接件即可完成整套设备的固定。整体结构的外接尺寸控制在70mm×70mm×35mm范围内，装入四台相机后的整体重量控制在300g以内，不会对挂载点造成过大的负重压力，也不会因为体积过大影响使用者的动作。连接位的卡位深度设置为6mm，卡入后配合相机自带的锁紧结构，可提供足够的拉脱力，满足高速运动场景下的固定需求。

　　从实际使用的适配性来看，该结构的每个安装位都做了定位凸点，相机装入时可自动对齐到正确位置，无需反复调整即可保证镜头朝向的准确性，四个安装位分别朝向四个正交方向，可同时实现前、后、左、右四个视角的同步拍摄，也可根据拍摄需求调整单个相机的安装角度，满足不同场景的拍摄视角需求。框架表面没有多余的突出结构，收纳时可直接放入运动相机配件包，不会与其他配件产生勾挂，日常携带十分方便。结构的受力路径经过优化，挂载后整体重心落在下部接口的中心轴线上，安装在支架上不会出现偏载，长时间使用也不会导致支架接口出现变形松旷的问题。
